สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป มีอยู่ด้วยกันหลากหลายชนิด ซึ่งสายไฟฟ้าแต่ละชนิดต่างก็มีการออกแบบโครงสร้างและคุณสมบัติต่าง ๆ ให้เหมาะสมกับลักษณะการนำไปติดตั้งใช้งานในรูปแบบที่แตกต่างกันออกไป

การเลือกใช้สายไฟฟ้า จึงต้องเลือกชนิดสายให้เหมาะสมกับรูปแบบการใช้งาน และวิธีการติดตั้งสายไฟฟ้าตามมาตรฐานการติดตั้งทางไฟฟ้า ฯ ทั้งนี้เพื่อความปลอดภัยและเสถียรภาพของระบบไฟฟ้า

โดยทั่วไป เราอาจแบ่งกลุ่มสายไฟฟ้าตามระดับแรงดันไฟฟ้าใช้งานได้เป็น สายไฟฟ้าแรงดันต่ำ, สายไฟฟ้าแรงดันปานกลาง, สายไฟฟ้าแรงดันสูงและสูงพิเศษ

นอกจากนี้ ยังมีสายไฟฟ้าที่ใช้งานเฉพาะด้าน เช่น สายไฟฟ้าที่มีคุณสมบัติเพิ่มความปลอดภัยเมื่อเกิดเหตุเพลิงไหม้ หรือสายไฟฟ้าสำหรับวงจรควบคุม เป็นต้น ซึ่ง สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป ชนิดที่นิยม ได้แก่

1. สายไฟฟ้าแรงดันต่ำ (Low voltage cables)

1.1 สายไฟฟ้ามาตรฐาน มอก.11 (สาย Building Wire)

เป็นสายไฟฟ้าที่มีตัวนำเป็นทองแดง มีฉนวนเป็น PVC และบางชนิดอาจมีเปลือก PVC หุ้มชั้นนอก สายที่ใช้โดยทั่วไปมีพิกัดแรงดันไฟฟ้า 300/500V หรือ 450/750V และมีพิกัดอุณหภูมิ 70 องศาเซลเซียส สายไฟฟ้ามาตรฐาน มอก.11 มีด้วยกันหลายชนิด แต่ชนิดที่นิยม สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป ได้แก่

60227 IEC 01 (THW) เป็นสายไฟฟ้าตัวนำทองแดงหุ้มฉนวน PVC ชั้นเดียว มีพิกัดแรงดันไฟฟ้า 450/750V เป็นสายที่นิยมใช้งานโดยทั่วไป ใช้เดินร้อยท่อฝังผนังหรือบนฝ้าเพดานภายในอาคาร เดินร้อยท่อเกาะผนัง เดินในราง wire-way หรือเดินลอยในอากาศภายนอกอาคาร

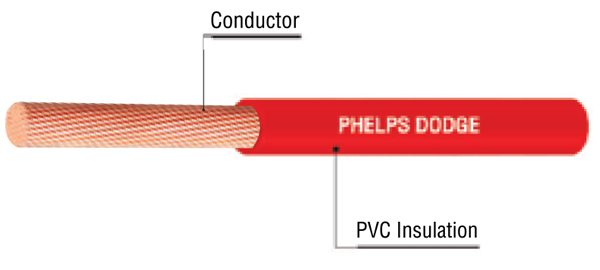

60227 IEC 02 (THW-F) เป็นสายไฟฟ้าตัวนำทองแดงหุ้มฉนวน PVC ชั้นเดียว มีพิกัดแรงดันไฟฟ้า 450/750V ต่างจากสาย 60227 IEC 01 (THW) ตรงที่ตัวนำเป็นทองแดงเส้นฝอย จึงอ่อนตัวได้ดี ติดตั้งในพื้นที่แคบได้สะดวก นิยมใช้เดินในตู้ควบคุมไฟฟ้า สามารถใช้เดินร้อยท่อ หรือเดินในราง wire-way ได้

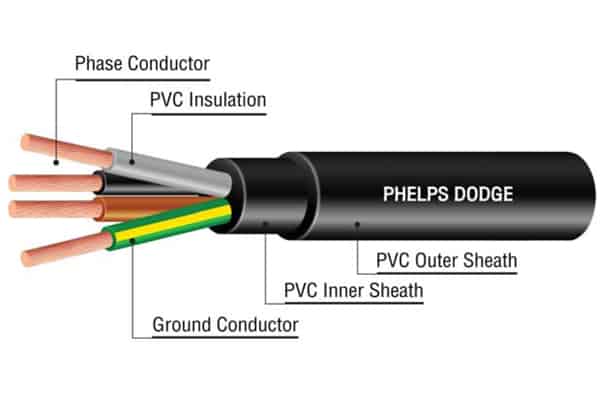

NYY และ NYY-G เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวนและเปลือก PVC พิกัดแรงดันไฟฟ้า 450/750V มีตัวนำตั้งแต่ 1 แกน ถึง 4 แกน โดยสาย NYY-G จะมีสายดินแกนสีเขียวแถบเหลืองเพิ่มมาอีก 1 แกน

สาย NYY และสาย NYY-G เป็นสายที่มีความแข็งแรงทนทาน เนื่องจากมีเปลือก PVC หุ้มหนากว่าสายชนิดอื่นๆ ทำให้สามารถใช้ติดตั้งร้อยท่อฝังดินและฝังดินโดยตรงได้ดี และยังสามารถใช้เดินลอยในอากาศ เดินร้อยท่อ วางบนรางเคเบิล และราง wire-wayได้อีกด้วย

60227 IEC 10 เป็นสายไฟฟ้าที่มีลักษณะโครงสร้างเหมือนสาย NYY ชนิดหลายแกน ทำให้ผู้ใช้งานมักสับสนกับสาย NYY ในแง่การติดตั้งใช้งาน ความแตกต่างระหว่างสายไฟสองชนิดนี้คือ สาย 60227 IEC 10 มีพิกัดแรงดันไฟฟ้า 300/500V มีฉนวนและเปลือกบางกว่าสาย NYY และมีขนาดตัวนำสูงสุด 35 ตร.มม. การใช้งานสามารถเดินลอยในอากาศ เดินร้อยท่อ เดินเกาะผนัง วางบนรางเคเบิลและราง wire-way แต่ไม่สามารถติดตั้งร้อยท่อฝังดินหรือฝังดินโดยตรงได้เหมือนสาย NYY

VCT และ VCT-G เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวนและเปลือก PVC มีพิกัดแรงดันไฟฟ้า 450/750V มีตัวนำตั้งแต่ 1 แกน ถึง 4 แกน โดยสาย VCT-G เป็นสายหลายแกนพร้อมแกนสายดินสีเขียวแถบเหลือง สาย VCT และ VCT-G มีจุดเด่นคือตัวนำเป็นทองแดงเส้นฝอยสายมีความนิ่มและอ่อนตัวได้ดี เหมาะกับงานติดตั้งในที่แคบ หรืองานที่สายมีการขยับเคลื่อนที่บ่อยหรือมีความสั่นสะเทือน สาย VCT และ VCT-G ใช้เดินร้อยท่อ เดินลอยในอากาศ เดินเกาะผนัง วางบนรางเคเบิลและราง wire-way รวมทั้งเดินร้อยท่อฝังดิน หรือฝังดินโดยตรงได้

60227 IEC 53 เป็นสายไฟฟ้าที่มีลักษณะโครงสร้างเหมือนสาย VCT ชนิดหลายแกน คือตัวนำทองแดงเส้นฝอย หุ้มฉนวนและเปลือก PVC แต่มีพิกัดแรงดันไฟฟ้า 300/500V และมีขนาดตัวนำสูงสุด 2.5 ตร.มม. เป็นสายไฟฟ้าที่เหมาะสำหรับใช้กับอุปกรณ์ไฟฟ้าชนิดหยิบยกเคลื่อนที่ได้ นอกจากนี้ยังใช้เดินลอยในอากาศ เดินร้อยท่อ เดินเกาะผนัง วางบนรางเคเบิลหรือราง wire-way แต่ไม่สามารถติดตั้งร้อยท่อฝังดิน และฝังดินโดยตรงได้เหมือนสาย VCT

VAF และ VAF-G เป็นสายไฟฟ้าแบนที่มีตัวนำทองแดง หุ้มฉนวนและเปลือก PVC มีพิกัดแรงดัน 300/500V สาย VAF มีตัวนำ 2 แกน และสาย VAF-G มีตัวนำ 2 แกนพร้อมกับสายดินอีกหนึ่งแกน ใช้เดินเกาะผนังด้วยเข็มขัดรัดสาย (ตีกิ๊ป) ห้ามเดินร้อยท่อและห้ามเดินฝังดิน

1.2 สายอะลูมิเนียม

THW-A หรือ WPC (Weather Proof Cable) เป็นสายไฟฟ้าตัวนำอะลูมิเนียมตีเกลียวหุ้มฉนวน PVC ชั้นเดียว ผลิตตามมาตรฐาน มอก.293-2541 มีพิกัดแรงดันไฟฟ้า 750V ใช้เดินลอยในอากาศภายนอกอาคาร ไม่สามารถใช้เดินภายในอาคารได้

1.3 สายไฟฟ้าฉนวน XLPE

เป็นสายไฟฟ้าที่ผลิตตามมาตรฐาน IEC 60502-1 หรือ มอก.2143-2546 พิกัดแรงดันไฟฟ้า 0.6/1 kV มีตัวนำเป็นทองแดงตีเกลียว หุ้มฉนวน XLPE (Cross-linked polyethylene) และหุ้มเปลือกนอก PVC ซึ่งฉนวน XLPE สามารถทนอุณหภูมิได้ 90 องศาเซลเซียส สายไฟฟ้าฉนวน XLPE จึงมีพิกัดกระแสไฟฟ้าสูงกว่าสายหุ้มฉนวน PVC ที่มีขนาดตัวนำเท่ากัน

นอกจากนี้ ฉนวน XLPE ยังมีความต้านทานไฟฟ้าสูงกว่า มีความแข็งแรงมากกว่า และป้องกันการซึมผ่านของน้ำได้ดีกว่าฉนวน PVC จึงเหมาะสำหรับใช้เป็นฉนวนของสายไฟฟ้ากำลัง

CV หรือ 0.6/1 kV XLPE/PVC เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวน XLPE และหุ้มเปลือกนอก PVC มีทั้งชนิดตัวนำแกนเดี่ยว และหลายแกน สามารถใช้ติดตั้ง เดินร้อยท่อ เดินเกาะผนัง วางบนรางเคเบิลและราง wire-way เดินร้อยท่อฝังดิน และฝังดินโดยตรงได้ แต่หากใช้เดินในอาคาร ต้องเดินในช่องเดินสายที่ปิดมิดชิด เช่น เดินร้อยท่อ หรือในราง wire-way ไม่สามารถใช้เดินเกาะผนังโดยตรงหรือวางบนรางเคเบิลภายในอาคารได้ หากต้องการเดินสายหุ้มฉนวน XLPE วางบนรางเคเบิลภายในอาคาร ต้องใช้สายชนิด CV-FD ที่ผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category C

CV-FD หรือ 0.6/1 kV XLPE/FRPVC เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวน XLPE ที่มีโครงสร้างเหมือนกันกับสาย CV ยกเว้นเปลือกนอกเป็น FRPVC ซึ่งเป็น PVC เกรดที่ติดไฟได้ยากกว่า PVC ปกติและไม่ลามไฟ มีทั้งชนิดตัวนำแกนเดี่ยว และหลายแกน สามารถใช้ติดตั้ง เดินร้อยท่อ วางบนรางเคเบิล ร้อยท่อฝังดิน และฝังดินโดยตรง สามารถใช้เดินบนรางเคเบิลภายในอาคารได้ เนื่องจากผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category C

1.4 สายควันน้อย ไร้ฮาโลเจน (Low Smoke Halogen Free cables: LSHF cables)

สายควันน้อย ไร้ฮาโลเจน ( Low smoke halogen free : LSHF ) เป็นสายไฟฟ้าที่ใช้ติดตั้งในอาคารหรือสถานที่เฉพาะ ที่ต้องการความปลอดภัยสูงกว่าปกติเมื่อเกิดเหตุเพลิงไหม้ เช่น อาคารใต้ผิวดิน อาคารเพื่อการสาธารณะต่าง ๆ อาคารผู้โดยสารสนามบิน

สถานีรถไฟฟ้า โรงมหรสพ โรงภาพยนต์ โรงแรม สถานบริการ ห้างสรรพสินค้า เป็นต้น มีพิกัดแรงดันไฟฟ้า 0.6/1 kV พิกัดอุณหภูมิ 90 องศาเซลเซียส มีทั้งแบบสายแกนเดี่ยวและสายหลายแกน

สายควันน้อย ไร้ฮาโลเจนผลิตโดยใช้วัสดุที่พัฒนาขึ้นมาโดยเฉพาะเพื่อให้มีคุณสมบัติพิเศษ 3 ประการในด้านความปลอดภัยเมื่อเกิดเหตุเพลิงไหม้ ได้แก่

ต้านเปลวเพลิง (Flame retardant): หน่วงเหนี่ยวการลุกลามไฟ ต้านทานเปลวไฟไม่ให้ลุกลามไปตามสายไฟฟ้า ทดสอบตามมาตรฐาน IEC 60332-1 และ IEC 60332-3
ควันน้อย (Low smoke): ปริมาณควันไฟที่เกิดจากการเผาไหม้สายไฟน้อย ทดสอบตามมาตรฐาน IEC 61034-2
ไม่ปล่อยก๊าซกรด (No acid gases emission): สายไฟฟ้าปราศจากสารประกอบของธาตุฮาโลเจน (Halogen free หรือ Zero halogen) จึงไม่ปล่อยก๊าซพิษที่เป็นกรดเมื่อถูกไฟไหม้ ทดสอบตามมาตรฐาน IEC 60754-1 และ IEC 60754-2

สายควันน้อย ไร้ฮาโลเจนสามารถผลิตให้มีโครงสร้างเหมือนกับสายแรงดันต่ำทั่วไป แต่จะไม่ใช้ PVC เป็นส่วนประกอบของสาย เนื่องจากธรรมชาติของ PVC จะปล่อยควันไฟหนาทึบปริมาณมาก และมีส่วนประกอบของสารฮาโลเจนที่ก่อให้เกิดก๊าซพิษที่มีฤทธิ์เป็นกรดเมื่อถูกไฟไหม้

· 0.6/1 kV LSHF-XLPE สายไฟฟ้าแกนเดี่ยว ตัวนำทองแดงตีเกลียว หุ้มฉนวนชั้นเดียว ไม่มีเปลือกนอก ฉนวนทำจากวัสดุครอสลิงกด์ชนิดพิเศษที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด สามารถใช้ติดตั้งร้อยท่อภายในอาคารได้เหมือนสาย 60227IEC01 (THW)

· 0.6/1 kV XLPE/LSHF สายไฟฟ้าตัวนำทองแดงตีเกลียว หุ้มฉนวนครอสลิงกด์และมีเปลือกนอกที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด มีทั้งชนิดแกนเดี่ยวและหลายแกน มีโครงสร้างสายเหมือนกับสาย CV สามารถใช้ติดตั้งร้อยท่อ และวางบนรางเคเบิลได้เหมือนสาย CV

1.5 สายทนไฟ (Fire Resistant Cables: FRC)

เป็นสายไฟฟ้าที่มีคุณสมบัติทนไฟ (Fire resistance) คือความสามารถในการรักษาความสมบูรณ์ของวงจรไฟฟ้า (Circuit integrity) ไว้ได้ในขณะที่เกิดเพลิงไหม้ สายทนไฟสามารถจ่ายกระแสไฟฟ้าได้อย่างต่อเนื่องแม้ในขณะที่สายถูกไฟไหม้ เนื่องจากโครงสร้างสายมีชั้นเทปไมก้าพันบนตัวนำทองแดงทำหน้าที่ป้องกันไฟ (Fire barrier) สายทนไฟใช้สำหรับวงจรไฟฟ้าช่วยชีวิตหรือวงจรฉุกเฉินต่างๆที่ต้องสามารถทำงานได้อย่างต่อเนื่องเมื่อเกิดเหตุที่ต้องอพยพหนีภัย เช่น ระบบแจ้งเหตุเพลิงไหม้และระบบสื่อสารฉุกเฉิน ระบบไฟฟ้าแสงสว่างฉุกเฉิน ระบบลิฟต์ดับเพลิง ระบบเครื่องสูบน้ำและระบบดับเพลิงอัตโนมัติ เป็นต้น สายทนไฟมีพิกัดแรงดันไฟฟ้า 0.6/1 kV พิกัดอุณหภูมิ 90 องศาเซลเซียส มีทั้งแบบสายแกนเดี่ยวและสายหลายแกน

นอกจากจะมีคุณสมบัติทนไฟแล้ว สายทนไฟยังมีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด เช่นเดียวกับสายควันน้อย ไร้ฮาโลเจนอีกด้วย สายทนไฟมีคุณสมบัติพิเศษดังนี้

ทนไฟ (Fire resistance) สายไฟสามารถจ่ายกระแสไฟฟ้าได้เป็นปกติเมื่อถูกไฟไหม้ ทดสอบตามมาตรฐาน BS 6387 หรือ IEC 60331
ต้านเปลวเพลิง (Flame retardant) หน่วงเหนี่ยวการลุกลามไฟ ต้านทานเปลวไฟไม่ให้ลุกลามไปตามสายไฟฟ้า ทดสอบตามมาตรฐาน IEC 60332-1 และ IEC 60332-3
ควันน้อย (Low smoke) ปริมาณควันไฟที่เกิดจากการเผาไหม้สายไฟน้อย ทดสอบตามมาตรฐาน IEC 61034-2
ไม่ปล่อยก๊าซกรด (No acid gases emission) สายไฟฟ้าปราศจากสารประกอบของธาตุฮาโลเจน (Halogen free หรือ Zero halogen) จึงไม่ปล่อยก๊าซพิษที่เป็นกรดเมื่อถูกไฟไหม้ ทดสอบตามมาตรฐาน IEC 60754-1 และ IEC 60754-2

· 0.6/1 kV MICA/LSHF-XLPE สายไฟฟ้าทนไฟแกนเดี่ยว ตัวนำทองแดงตีเกลียวและพันด้วยเทปกันไฟไมก้า หุ้มฉนวนชั้นเดียว ไม่มีเปลือกนอก ฉนวนทำจากวัสดุครอสลิงกด์ชนิดพิเศษที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด สามารถใช้ติดตั้งร้อยท่อภายในอาคารได้เหมือนสาย 60227IEC01 (THW)

· 0.6/1 kV MICA/XLPE/LSHF สายไฟฟ้าตัวนำทองแดงตีเกลียวและพันด้วยเทปกันไฟไมก้า หุ้มฉนวนครอสลิงกด์และมีเปลือกนอกที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด มีทั้งชนิดแกนเดี่ยวและหลายแกน มีโครงสร้างสายเหมือนกับสาย CV สามารถใช้ติดตั้งร้อยท่อ และวางบนรางเคเบิลได้เหมือนสาย CV

2. สายไฟฟ้าแรงดันปานกลาง (Medium voltage cables)

สายไฟฟ้าพิกัดแรงดันไฟฟ้าสูงกว่า 1 kV ขึ้นไปถึง 36 kV มีโครงสร้างสายหลายแบบขึ้นอยู่กับลักษณะการติดตั้งใช้งาน โดยทั่วไปเป็นสายหุ้มฉนวน XLPE โดยสายตัวนำอะลูมิเนียมใช้สำหรับการติดตั้งเดินลอยในอากาศ และสายตัวนำทองแดงใช้สำหรับการติดตั้งรูปแบบอื่นๆ เช่น ติดตั้งฝังดิน เดินร้อยท่อ วางบนรางเคเบิล เป็นต้น ซึ่งสายไฟฟ้าแรงดันปานกลางก็เป็น สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป เช่นกัน

SAC (Spaced Aerial Cable) เป็นสายไฟฟ้าอากาศตัวนำอะลูมิเนียม หุ้มฉนวนและเปลือก Cross-linked polyethylene (XLPE) ผลิตตามมาตรฐาน มอก.2341-2564 มีพิกัดแรงดันไฟฟ้า 25kV และ 35kV สาย SAC เป็นสายไฟฟ้าชนิดหุ้มฉนวนไม่เต็มพิกัด (Partial insulated cable) และไม่มีชิลด์โลหะที่ต่อลงดิน ดังนั้นสาย SAC จึงต้องติดตั้งเดินลอยในอากาศบนฉนวนลูกถ้วยหรือ Cable Spacer ไม่สามารถเดินร้อยท่อ วางบนรางเคเบิล หรือวางสัมผัสกับพื้นหรือสิ่งก่อสร้างต่างๆได้ และไม่สามารถสัมผัสกับสายเฟสข้างเคียงได้

· MXLP เป็นสายไฟฟ้าแรงดันปานกลางที่มีตัวนำทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะที่ทำจากเทปทองแดงหรือเส้นลวดทองแดง และมีเปลือกนอกเป็น PE หรือ PVC มีพิกัดแรงดันไฟฟ้า 1.8/3(3.6) kV, 3.6/6(7.2) kV, 6/10(12) kV, 8.7/15(17.5) kV, 12/20(24) kV และ 18/30(36) kV ผลิตตามมาตรฐาน IEC 60502 หรือ มอก.2143-2546 มีทั้งชนิดสายแกนเดี่ยวและสาย 3 แกน ใช้ติดตั้งร้อยท่อ วางบนรางเคเบิล ร้อยท่อฝังดิน หรือฝังดินโดยตรง โครงสร้างสายที่นิยมใช้ได้แก่

Cu/XLPE/CWS/PE 1-Core สายแกนเดี่ยว ตัวนำทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะชนิดลวดทองแดง หุ้มเปลือกนอก PE
Cu/XLPE/CTS/PE 3-Core สาย 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะชนิดเทปทองแดง หุ้มเปลือกนอก PE
Cu/XLPE/CWS/PVC 1-Core สายแกนเดี่ยว ตัวนำทองแดง หุ้มฉนวน XLPE มีมีสกรีนโลหะชนิดลวดทองแดง หุ้มเปลือกนอก PVC
Cu/XLPE/CTS/PVC 3-Core สาย 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีมีสกรีนโลหะชนิดเทปทองแดง หุ้มเปลือกนอก PVC

นอกจากนี้ยังสามารถผลิตโดยเพิ่มชั้นป้องกันพิเศษ เช่น เกราะอาร์เมอร์ หรือเปลือกตะกั่ว เพื่อให้เหมาะสมกับการใช้งานในสภาพแวดล้อมที่ต้องการการปกป้องสายมากเป็นพิเศษ เช่น การติดตั้งฝังดินโดยตรง การติดตั้งในโรงงานอุตสาหกรรม โรงกลั่น และปิโตรเคมี เป็นต้น

3. สายไฟฟ้าแรงดันสูงและแรงดันสูงพิเศษ (High and Extra-high voltage cables)

สายไฟฟ้าแรงดันสูงที่ใช้ติดตั้งใต้ดินในประเทศไทยเป็นสายไฟฟ้าพิกัดแรงดัน 69 kV และ 115 kV เป็นส่วนใหญ่ โดยมีใช้สายพิกัดแรงดันไฟฟ้า 230 kV หรือสูงกว่าในระบบสายส่งไฟฟ้าใต้ดินบางส่วนรวมถึงในโรงไฟฟ้า สายไฟฟ้าแรงดันสูงเหล่านี้ มีตัวนำเป็นทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะ มีชั้นป้องกันน้ำ และหุ้มเปลือกนอกด้วย PE, PVC หรือ FRPVC

· 69 kV และ 115 kV HXLP สายไฟฟ้าใต้ดินแรงดันสูง 69 kV และ 115 kV ผลิตตามมาตรฐาน มอก.2202-2547 มีตัวนำเป็นทองแดงตีเกลียว หุ้มฉนวน XLPE มีชิลด์เป็นลวดทองแดง (Copper Wire Shield) มีชั้นป้องกันน้ำที่ทำจาก Laminated Aluminium Tape และ Water blocking tape เพื่อป้องกันการซึมผ่านของน้ำ มีเปลือกนอกเป็น PE (ชนิด Cu/XLPE/CWS/LAT/PE) ซึ่งเปลือกนอกจะทำเป็นสันโดยรอบ (Ribbed Oversheath) เพื่อช่วยลดแรงเสียดทานระหว่างลากสาย นอกจากนี้ยังมีสายชนิดที่ผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category A ซึ่งมีเปลือกนอกเป็น FRPVC (ชนิด Cu/XLPE/CWS/LAT/FRPVC) สำหรับใช้ติดตั้งในพื้นที่ที่ต้องการความปลอดภัยมากกว่าปกติเมื่อเกิดเหตุเพลิงไหม้

· 230 kV EHXLP สายไฟฟ้าใต้ดินแรงดันสูง 230 kV ตัวนำทองแดงตีเกลียว หุ้มฉนวน XLPE มี Corrugated Aluminium Sheath ที่ทำหน้าที่เป็นชิลด์โลหะและยังช่วยในการป้องกันน้ำ ความชื้น และปกป้องสายจากแรงกระแทกกดทับจากภายนอกได้ด้วย มีเปลือกนอกเป็น PE (ชนิด Cu/XLPE/CAS/PE) หรือ PVC (ชนิด Cu/XLPE/CAS/PVC)

4. สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไปสำหรับวงจรควบคุม (Control Cable)

มีลักษณะเป็นสายหลายแกนที่มีตัวนำขนาดเล็ก โดยทั่วไปไม่เกิน 10 ตร.มม. แต่อาจมีจำนวนแกนมากถึง 30 แกนในสายเคเบิลเส้นเดียว โดยทั่วไปผลิตตามมาตรฐาน IEC 60502-1, JIS C-3401 หรือ มอก.838-2531 มีตัวนำเป็นทองแดง หุ้มฉนวนและเปลือก PVC พิกัดแรงดันไฟฟ้า 600V มีทั้งชนิดที่มีและไม่มีชิลด์

CVV เป็นสายไฟฟ้าสำหรับวงจรควบคุม มีตัวนำเป็นทองแดง หุ้มฉนวนและเปลือก PVC โดยทั่วไปตัวนำเป็นทองแดงตีเกลียว แต่สามารถผลิตตัวนำทองแดงเส้นฝอยกรณีที่ต้องการความอ่อนตัวของสายมากเป็นพิเศษได้

CVV-S เป็นสายไฟฟ้าสำหรับวงจรควบคุม มีตัวนำเป็นทองแดง หุ้มฉนวนและเปลือก PVC เหมือนกันกับสาย CVV แต่เพิ่มชิลด์เทปทองแดง (Copper tape shield) เพื่อป้องกันสัญญาณรบกวน สามารถผลิตเป็นตัวนำทองแดงเส้นฝอยกรณีที่ต้องการความอ่อนตัวของสายมากเป็นพิเศษได้

สุดท้ายแล้วนั้นจะเห็นได้ว่า สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป มีหลากหลายชนิดแตกต่างกันไป เพราะฉะนั้นการเลือกใช้สายไฟฟ้า จึงต้องเลือกให้ถูกต้องเหมาะสมกับลักษณะการใช้งาน และรูปแบบวิธีการติดตั้งต้องถูกต้องสอดคล้องกับมาตรฐานการติดตั้งทางไฟฟ้าด้วย เพราะการเลือกใช้และติดตั้งสายไฟฟ้าให้ถูกต้องเหมาะสม เป็นสิ่งสำคัญที่ส่งผลต่อความปลอดภัยในชีวิตและทรัพย์สินของผู้คนที่ใช้งานหรือปฏิบัติงานกับระบบไฟฟ้านั้น

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

More Catalog

Price List

Extra high – high voltage Power cables

Medium voltage power cables

Low Voltage Power and Control Cables

Fire Resistant and Low Smoke Halogen Free cables

Telecommunication Cables

Building Wire and Bare Conductor

สอบถามข้อมูลเพิ่มเติม

Line official : @phelpsdodge_th
Tel. ‭02 680 5800‬
E-mail : [email protected] , [email protected]

www.pdcable.com

Cable name : PHELPS DODGE CABLE TYPE 60227 IEC 01
(THW)

Cable Structure:	450/750 V 70 oC PVC/C INSULATED, SINGLE CORE
Conductor :	Annealed copper, solid or stranded
	(concentric or compact as requested)
Conductor Sizes:	1.5 mm2 up to 400 mm2
Insulation :	Polyvinyl chloride type PVC/C (Any color as requested)
Application :	Building wiring for installation on
	insulator or in raceway dry location.

Cable Structure :	COPPER CONDUCTOR THREE CORES WITH COPPER TAPE SHIELD
Conductor :	Compact round stranded copper.
Conductor Sizes :	35 – 400 mm2
Insulation :	Cross-linked polyethylene.
Application :	Preferably used for urban networks.Exposed in aerial, direct burial,
	conduit, open tray and underground duct installation.

Cable Structure:	1.5(1.8) kV DC XLPE INSULATED AND XLPE SHEATHED,SINGLE CORe
Conductor :	Flexible tinned copper conductor class5

Conductor Sizes:	2.5 up to 240 sq.mm.
Insulation :	Cross-linked polyethylene (XLPE) Outer Sheath: Cross linked polyethylene (XLPE)
Application :	Photovoltaic (PV) Cables cables for interconnecting at DC side of photovoltaic systems such as solar panel arrays. The cables are suitable for permanent use both indoor and outdoor, for free movable, free hanging and fixed installation in conduits,in trunks, in/under plaster as well as in appliances.

Cable Structure :	300/500 V 70 oC PVC/C INSULATED, SINGLE CORE
Conductor :	Annealed flexible copper
Conductor Sizes :	0.5 mm2 up to 1 mm2
Insulation :	Polyvinyl chloride type PVC/C (Any color as requested)
Application :	Building wiring, for installation on insulator or in raceway and widely used
	in electrical home apparatus.

Cable Structure :	300/500 V 70 oC PVC/C INSULATED AND PVC/ST4 DOUBLE SHEATHED, TWO CORES
Conductor :	Annealed copper, solid or stranded (concentric or compact as requested)
Conductor Sizes :	1.5 mm2 up to 35 mm2
Insulation :	Polyvinyl chloride PVC/C (Light Blue and Brown color)
Application :	For installation exposed, or in raceway,wet or dry location.
	Do not allow for underground installing neither directly burial or in conduit in ground

Cable Structure :	450/750 V 70 oC PVC/C INSULATED AND PVC/ST4 SHEATHED, SINGLE CORE
Conductor :	Annealed copper, solid or stranded (concentric or compact as requested)
Conductor Sizes:	1 mm2 up to 500 mm2
Insulation :	Black polyvinyl chloride PVC/C (Other colors available upon request )
Application :	For installation exposed, or in raceway,dry location,
	or direct burial in ground.

Cable Structure :	450/750 V 70 oC PVC/D INSULATED AND PVC/ST5 SHEATHED, FLEXIBLE SINGLE CORE
Conductor :	Annealed flexible copper
Conductor Sizes :	4 mm2 up to 35 mm2
Insulation :	Black polyvinyl chloride PVC/D (Other colors available upon request )
Application :	For mobile-electrical equipment used in
	conduit, open tray and underground duct installation.factories, farm or household appliances.

Cable Structure :	300/300 V 70 oC PVC/D INSULATED AND
	PVC/ST5 SHEATHED ROUND TYPE, FLEXIBLE TWO CORES
Conductor :	Annealed flexible copper
Conductor Sizes :	0.5 mm2 up to 0.75 mm2
Insulation :	Polyvinyl chloride PVC/D (Light Blue and Brown color)
Application :	For small indoor electrical appliances.

Cable Structure :	300/500 V 70 oC PVC/D INSULATED AND
	PVC/ST5 SHEATHED FLAT TYPE, FLEXIBLE TWO CORES
Conductor :	Annealed flexible copper
Conductor Sizes :	0.75 mm2 up to 2.5 mm2
Insulation :	Polyvinyl chloride PVC/D (Light Blue and Brown color)
Application :	For small indoor electrical appliances.

Cable Structure :	300/500 V 90 oC PVC/E INSULATED HEAT RESISTANT, SINGLE CORE
Conductor :	Annealed solid copper
Conductor Sizes:	0.5 mm2 up to 2.5 mm2
Insulation :	Heat resistant polyvinyl chloride type PVC/E (Any color as requested)
Application :	Building wiring, for installation on insulator or in raceway.

Cable Structure :	300/300 V 90 oC PVC/E INSULATED AND PVC/ST10 SHEATHED,
	HEAT RESISTANT, ROUND TYPE FLEXIBLE TWO CORES
Conductor :	Annealed flexible copper
Conductor Sizes :	0.5 mm2 up to 0.75 mm2
Insulation :	Heat resistant polyvinyl chloride PVC/E (Light Blue and Brown color)
Application :	For mobile-electrical equipment used in
	factories, farm or household appliances.

Cable Structure :	300/500 V 90 oC PVC/E INSULATED AND PVC/ST10 SHEATHED,
	HEAT RESISTANT, FLEXIBLE THREE CORES
Conductor :	Annealed flexible copper
Conductor Sizes:	0.75 mm2 up to 2.5 mm2
Insulation :	Heat resistant polyvinyl chloride PVC/E (Light Blue, Brown and
	Green with yellow stripe color /or Brown,Black and Gray color)
Application :	For mobile-electrical equipment used in
	conduit, open tray and underground duct installation.
	factories, farm or household appliances.

Cable Structure :	300/300 V 70 oC PVC/D DOUBLE INSULATED, FLEXIBLE SINGLE CORE
Conductor :	Annealed flexible copper
Conductor Sizes :	0.5 mm2 up to 0.75 mm2
Insulation :	(1st layer) : Polyvinyl chloride PVC/D (Natural color)
	(2nd layer) : Polyvinyl chloride PVC/D (Green)
Application :	For used in dry room for small indoor
	decorative lighting chains.

Cable Structure :	750 V 70 oC PVC INSULATED, SINGLE CORE
Conductor:	Concentric hard drawn aluminium
Conductor Sizes :	10mm2 up to 500 mm2
Insulation :	Polyvinyl chloride
Application :	For used in outdoor area

Cable Structure :	0.6/1 kV XLPE INSULATED AND
	PVC SHEATHED POWER CABLES (TYPE CV), SINGLE CORE
Conductor :	Concentric stranded annealed copper (1.5 up to 6 mm2)
	or Compact round stranded annealed copper
Conductor Sizes :	(10 up to 630 mm2)
Insulation :	Cross-linked polyethylene (XLPE) Color : Natura
Application :	For general purpose power distribution in wet or dry
	locations, installed in air, conduit, duct, trench, cable
	tray or direct burial in ground.
