การออกแบบและติดตั้งสายไฟฟ้าในระบบอุตสาหกรรมทั่วไป ตลอดจนอุตสาหกรรมปิโตรเคมี วัสดุพอลิเมอร์ น้ำมัน ก๊าซธรรมชาติ ต้องคำนึงถึงประเภทของสายไฟชนิดพิเศษที่มีความเหมาะสมต่อระบบอุตสาหกรรม เครื่องจักรที่ใช้งาน ระบบรักษาความปลอดภัย ระบบป้องกันไฟไหม้
เพื่อให้กระบวนการผลิตในอุตสาหกรรมเป็นไปได้อย่างถูกต้อง สะดวก และ ปลอดภัยสูงสุด ดังนั้นควรเลือกใช้สายไฟฟ้าที่ผลิตได้ถูกต้องตรงมาตรฐานกำหนด คุณภาพสูง และ มีความปลอดภัยสูงสุด เพื่อให้ปลอดภัยต่อผู้ใช้งาน นอกจากนั้นควรพิจารณาถึงวัตถุดิบที่ใช้ในการผลิตด้วย ซึ่งได้แก่
- ตัวนำทองแดง มีค่าความนำไฟฟ้าที่ดีเยี่ยม โดย Phelps dodge เลือกใช้ทองแดงบริสุทธิ์ 99.99% ซึ่งเป็นเกรดที่ดีที่สุด
- ฉนวนของสายไฟเป็นฉนวน Cross-linked polyethylene(XLPE) ทึ่ต้องมีความทนทาน และทนความร้อนได้สูงถึง 90 องศาเซลเซียส
สายไฟในกลุ่ม Industrial,Oil&Gas and Petrochemical ประกอบไปด้วยสายไฟฟ้าแรงดันต่ำ สายไฟฟ้าแรงดันปานกลาง และสายไฟฟ้าแรงดันต่ำที่มีคุณสมบัติพิเศษชนิดทนไฟ ไม่ลามไฟ มีควันน้อย และไม่มีก๊าซพิษ รวมไปถึงสายไฟฟ้าที่ต้องการคุณสมบัติพิเศษเพื่อป้องกันน้ำ ป้องกันไอระเหยหรือการกัดกร่อนจากสารเคมี และอาจมีการเสริมโครงสร้างโลหะเพื่อรับแรงกระแทกที่อาจเกิดขึ้นจากการติดตั้ง
ชื่อสาย : Photovoltaic (PV) Cable Type H1Z2Z2-K สายโซล่าเซลล์
| โครงสร้างสาย : | สายไฟ PV ตัวนำทองแดงชนิดสายอ่อน เคลือบดีบุก หุ้มฉนวนและเปลือก XLPE |
| แรงดัน : | 1.5(1.8) kV DC, 1.0/1.0 kV AC |
| จำนวนแกน : | – |
| ขนาด : | แกนเดียว : 2.5 – 240 sq.mm. |
| มาตรฐาน : | BS EN 50618 |
| การใช้งาน : | สายไฟ PV สำหรับแผงโซล่าเซลล์ สำหรับระบบสายโซล่าเซลล์ ใช้ได้ทั้งภายในอาคารและภายนอกอาคาร ทนกรดและด่าง ทนต่อสภาพอากาศ |
| โอโซนและรังสียูวี ไม่ลามไฟ ควันน้อย และไม่ปล่อยก๊าซพิษเมื่อถูกเพลิงไหม้ |

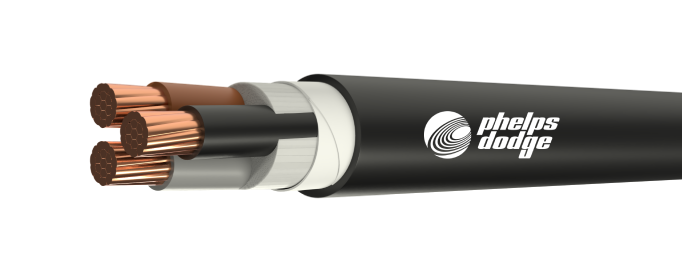

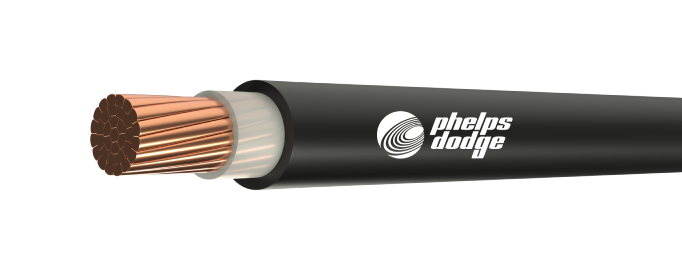

ชื่อสาย : CV
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียวและหลายแกน ตัวนำทองแดงตีเกลียว |
| หุ้มฉนวน XLPE และเปลือก PVC | |
| แรงดัน : | 0.6/1 (1.2) kV |
| จำนวนแกน : | 1, 2, 3, 4 หรือ 5 แกน |
| ขนาด : | แกนเดียว : 1.5 – 630 ตร.มม. หลายแกน : 1.5 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | ใช้ในงานติดตั้งทั่วไป วางบนรางเคเบิล ร้อยท่อฝังดินหรือฝังดินโดยตรง |
| การติดตั้งภายในอาคารต้องเดินในช่องเดินสายที่ปิดมิดชิด | |
| (ร้อยท่อหรือเดินใน wire-way แบบปิดมิดชิด) |

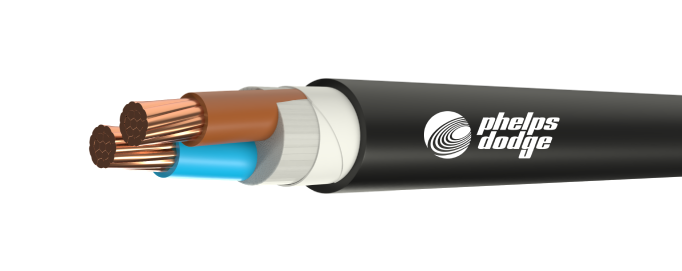

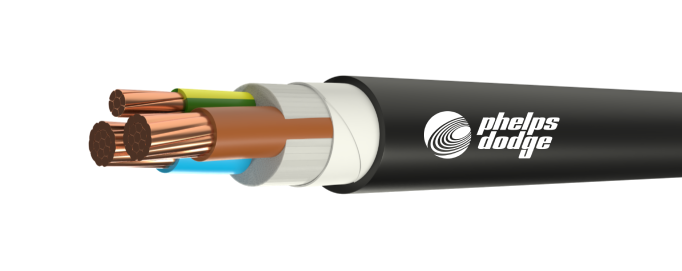

ชื่อสาย : CV-FD
| โครงสร้างสาย : | สายไฟตัวนำทองแดง ฉนวน XLPE เปลือก FR-PVC |
| แรงดัน : | 0.6/1(1.2) kV |
| ขนาด : | แกนเดียว : 10-630 sq.mm. หลายแกน : 10-400 sq.mm. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งพื้นที่แห้งและเปียก เดินลอยในอากาศ เดินบนรางwire-way |
| cable-tray ladder ร้อยท่อฝังดินและฝังดินโดยตรงได้ |

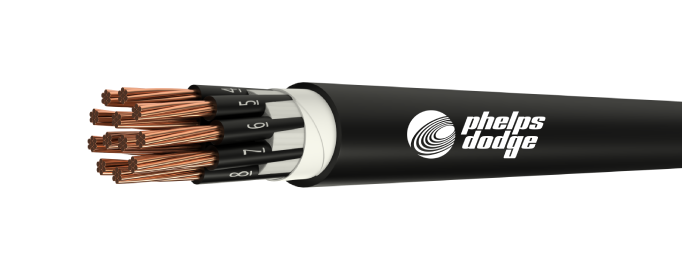

ชื่อสาย : CVV
| โครงสร้างสาย : | สายไฟตัวนำทองแดง ฉนวน PVC เปลือก PVC |
| แรงดัน : | 0.6/1 (1.2) kV |
| ขนาด : | 1.5-6 sq.mm. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งพื้นที่แห้งและเปียก เดินลอยในอากาศ เดินบนราง wire-way |
| cable-tray ladder ร้อยท่อฝังดินและฝังดินโดยตรงได้ |
ชื่อสาย : CVV-S (ตามมาตรฐาน IEC 60502-1)
| โครงสร้างสาย : | สายไฟตัวนำทองแดง PVC เปลือก PVC ชีลด้วยเทปทองแดง |
| แรงดัน : | 0.6/1 (1.2) kV |
| ขนาด : | 1.5-6 sq.mm. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งพื้นที่แห้งและเปียก เดินลอยในอากาศ เดินบนราง |
| wire-way cable-tray ladder ร้อยท่อฝังดินและฝังดินโดยตรงได้ |

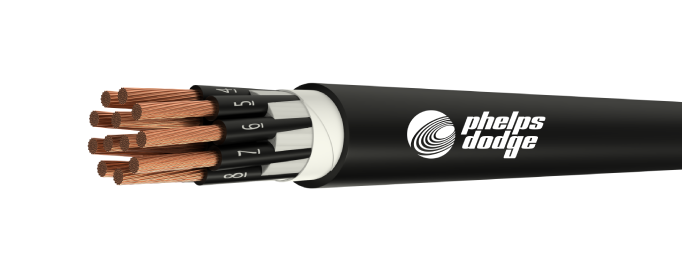

ชื่อสาย : CVV
| โครงสร้างสาย : | สายไฟฟ้าสำหรับวงจรควบคุม ตัวนำทองแดงสายอ่อน หุ้มฉนวน PVC และเปลือก PVC |
| แรงดัน : | 600 V |
| จำนวนแกน : | 2 – 30 แกน |
| ขนาด : | 1.5 – 6 ตร.มม. |
| มาตรฐาน : | JIS C-3401 |
| การใช้งาน : | ใช้ต่อวงจรระบบควบคุมอุปกรณ์ไฟฟ้าและเครื่องจักร วางบนรางเคเบิล หรือเดินร้อยท่อ |

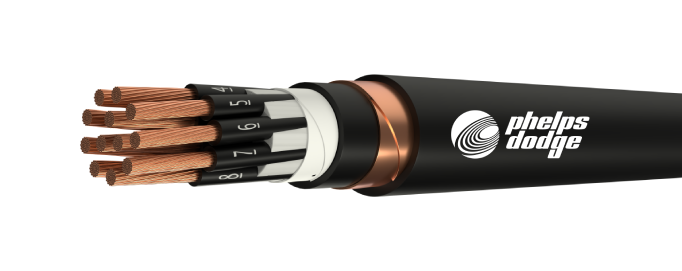

ชื่อสาย :CVV-S (ตามมาตรฐาน JIS S -3401)
| โครงสร้างสาย : | สายไฟตัวนำทองแดง PVC เปลือก PVC หุ้มด้วยเทปทองแดง |
| แรงดัน : | 600 kV |
| ขนาด : | 1.5-6 sq.mm. |
| มาตรฐาน : | JIS C 3401 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งพื้นที่แห้งและเปียก เดินลอยในอากาศ เดินบนราง |
| wire-way cable-tray ladder ร้อยท่อฝังดินและฝังดินโดยตรงได้ |

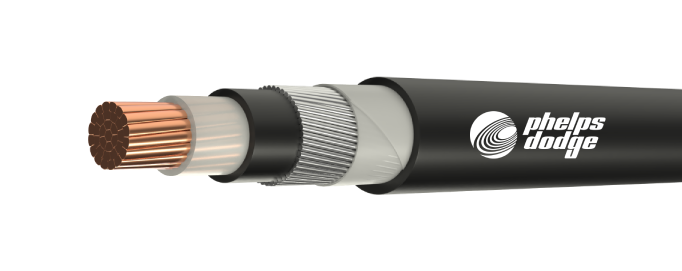

ชื่อสาย : CV-AWA
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียว ตัวนำทองแดงตีเกลียว หุ้มฉนวน XLPE และเปลือก PVC มีอาร์เมอร์เป็นลวดอลูมิเนียม |
| แรงดัน : | 0.6/1 (1.2) kV |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | ใช้ในงานติดตั้งทั่วไป วางบนรางเคเบิล ร้อยท่อฝังดินหรือฝังดินโดยตรง การติดตั้งภายในอาคารต้องเดินในช่องเดินสายที่ปิดมิดชิด (ร้อยท่อหรือเดินใน wire-way แบบปิดมิดชิด) |

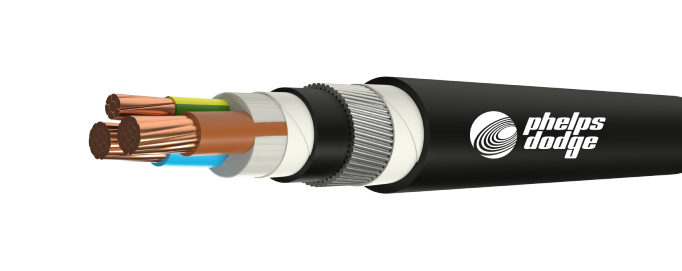

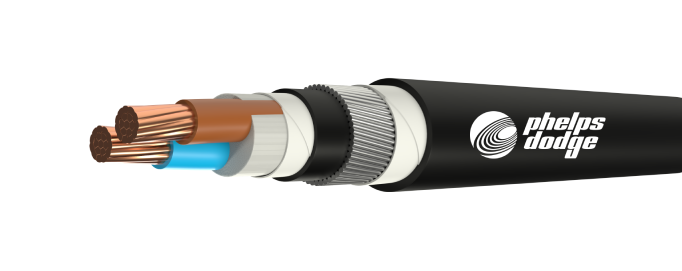

ชื่อสาย : CV-SWA
| โครงสร้างสาย : | สายไฟตัวนำทองแดง ฉนวน XLPE เปลือก PVC หุ้มอาร์เมอร์เหล็ก |
| แรงดัน : | 0.6/1(1.2) kV |
| ขนาด : | 10-400 sq.mm. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งพื้นที่แห้งและเปียก เดินลอยในอากาศ เดินบนราง wire-way |
| การใช้งาน : | cable-tray ladder ร้อยท่อฝังดินและฝังดินโดยตรงได้ |

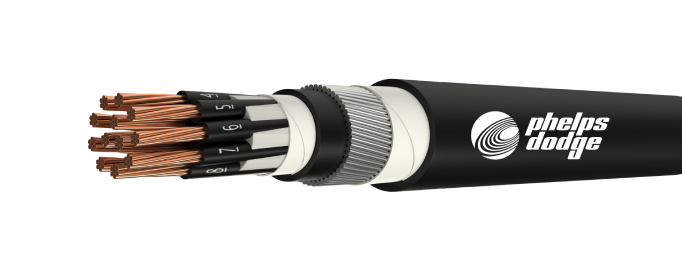

ชื่อสาย : CVV-SWA
| โครงสร้างสาย : | สายไฟฟ้าสำหรับวงจรควบคุม ตัวนำทองแดง หุ้มฉนวน PVC และเปลือก PVC มีอาร์เมอร์เป็นลวดเหล็ก Galvanized steel |
| แรงดัน : | 0.6/1(1.2) kV |
| จำนวนแกน : | 2 – 30 แกน |
| ขนาด : | 1.5 – 6 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 |
| การใช้งาน : | ใช้ต่อวงจรระบบควบคุมอุปกรณ์ไฟฟ้าและเครื่องจักร วางบนรางเคเบิล หรือเดินร้อยท่อ |
ชื่อสาย : SAC
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียว ตัวนำอลูมิเนียมแบบอัดแน่น หุ้มด้วยฉนวนและเปลือก XLPE |
| แรงดัน : | 23,35 kV |
| ขนาด : | 35 – 240 ตร.มม. |
| มาตรฐาน : | TIS 2341-2555/MEA/PEA |
| การใช้งาน : | เดินลอยในอากาศ เดินบนฉนวนลูกถ้วย |
ชื่อสาย : MXLP-CTS
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ และหุ้มเปลือก PE |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 1200 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-CWS
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีลวดทองแดงชิลด์ และหุ้มเปลือก PE |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 1200 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-CTS 3-Core
| โครงสร้างสาย : | สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ และหุ้มเปลือก PE |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-AWA
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE |
| และมีอาร์เมอร์เป็นลวดอลูมิเนียม | |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 1200 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-SWA 3-Core
| โครงสร้างสาย : | สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE และมีอาร์เมอร์เป็นลวดเหล็ก Galvanized steel |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-LS-SWA 3-Core
| โครงสร้างสาย : | สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE มีเปลือกตะกั่ว และมีอาร์เมอร์เป็นลวดเหล็ก Galvanized steel |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-DATA
| โครงสร้างสาย : | สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ |
| หุ้มเปลือก PE และมีอาร์เมอร์เป็นเทปอลูมิเนียม | |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 1200 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : MXLP-DSTA 3-Core
| โครงสร้างสาย : | สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE และมีอาร์เมอร์เป็นเทปเหล็ก Galvanized steel |
| แรงดัน : | 3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV |
| ขนาด : | 35 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-2 |
| การใช้งาน : | เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน |
ชื่อสาย : FRC Single core Non-sheath
| โครงสร้างสาย : | สายทนไฟตัวนำทองแดง หุ้มฉนวน LSHF-XLPE |
| แรงดัน : |
450/750 โวลต์ (600/1000 โวลต์ กรณีเดินร้อยท่อหรือราง Wireway หรือเดินในตู้ไฟฟ้า) |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | BS EN 50525-3-41 BS 6387 Cat CWZ IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางเดินสายแบบปิดมิดชิด |
ชื่อสาย : FRC Single core
| โครงสร้างสาย : | สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 BS 6387 Cat CWZ IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder |
ชื่อสาย : FRC Multi-core
| โครงสร้างสาย : | สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 1, 2, 3, 4 หรือ 5 แกน |
| ขนาด : | 1.5 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 BS 6387 Cat CWZ IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder |
ชื่อสาย : FRC Single core with Armour
| โครงสร้างสาย : | สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดอลูมิเนียม |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 BS 6387 Cat CWZ IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder |
ชื่อสาย : FRC Multi-core with Armour
| โครงสร้างสาย : | สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดเหล็กกัลวาไนซ์ |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 2, 3, 4 หรือ 5 แกน |
| ขนาด : | 1.5 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 BS 6387 Cat CWZ IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder |
ชื่อสาย : FRC Control cable with Shield
| โครงสร้างสาย : | สายทนไฟสำหรับวงจรควบคุม ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีชิลด์เป็นเทปทองแดง |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 2 – 30 แกน |
| ขนาด : | 1.5 – 6 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 BS 6387 Cat CWZ IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ติดตั้งในสถานีควบคุมทั้งภายในและภายนอกอาคาร เดินในท่อเดินสาย วางบนรางเคเบิ้ล |
ชื่อสาย : LSHF Single core
| โครงสร้างสาย : | สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล |
ชื่อสาย : LSHF Single core Non-sheath
| โครงสร้างสาย : | สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน LSHF-XLPE |
| แรงดัน : |
450/750 โวลต์ (600/1000 โวลต์ กรณีเดินร้อยท่อหรือราง Wireway หรือเดินในตู้ไฟฟ้า) |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | BS EN 50525-3-41 IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล |
ชื่อสาย : LSHF Multi-core
| โครงสร้างสาย : | สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 2, 3, 4 หรือ 5 แกน |
| ขนาด : | 1.5 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล |
ชื่อสาย : LSHF Single core with Armour
| โครงสร้างสาย : | สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดลวดอลูมิเนียม |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 1 แกน |
| ขนาด : | 1.5 – 630 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ วางบนรางเคเบิ้ล |
ชื่อสาย : LSHF Multi-core with Armour
| โครงสร้างสาย : | สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดเหล็กกัลวาไนซ์ |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 2, 3, 4 หรือ 5 แกน |
| ขนาด : | 1.5 – 400 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ วางบนรางเคเบิ้ล |
ชื่อสาย : LSHF Control cable with Shield
| โครงสร้างสาย : | สายโลว์สโมค ฮาโลเจนฟรี (LSHF) สำหรับวงจรควบคุม ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีชิลด์เป็นเทปทองแดง |
| แรงดัน : |
600/1000 โวลต์ (สูงสุด 1200 โวลต์) |
| จำนวนแกน : | 2 – 30 แกน |
| ขนาด : | 1.5 – 6 ตร.มม. |
| มาตรฐาน : | IEC 60502-1 IEC 60332-1, IEC 60332-3-22 Cat A IEC 61034 IEC 60754-1, IEC 60754-2 |
| การใช้งาน : | ใช้กับวงจรควบคุมในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล |
