การติดตั้งสายไฟฟ้าที่ใช้สำหรับเป็นสายเมน (สายประธาน) ภายในโรงงาน

การติดตั้งสายไฟฟ้าที่ใช้สำหรับเป็นสายเมน (สายประธาน) ภายในโรงงาน เป็นสิ่งสำคัญ

เพราะต้องคำนึงถึงความปลอดภัยภายในโรงงานมาเป็นอันดับหนึ่ง เพื่อให้กระบวนการผลิตในทุกๆ ขั้นตอนมีประสิทธิภาพและมีความปลอดภัยสูงสุดต่อชีวิตและทรัพย์สิน การพิจารณาเลือกใช้สายไฟฟ้าภายในโรงงานให้ถูกต้องเหมาะสม จึงเป็นเรื่องสำคัญที่ไม่ควรมองข้ามค่ะ

สายเมน (สายประธาน) คือสายไฟฟ้าที่เดินจากมิเตอร์ไฟฟ้าเข้ามาที่แผงเมนสวิตช์ (ตู้เมนไฟฟ้าหรือตู้ MDB) ของโรงงานนั่นเอง โดย…

สายเมนต้องมีขนาดเพียงพอที่จะรองรับโหลดทั้งหมดได้
สายเมนที่จ่ายไฟฟ้าให้กับอาคารหลังหนึ่งๆ หรือผู้ใช้ไฟฟ้ารายหนึ่งต้องมีชุดเดียว
อาจเป็นสายเมนเข้าอาคารระบบสายอากาศ หรือสายเมนเข้าอาคารระบบสายใต้ดินก็ได้
ควรเลือกใช้สายไฟฟ้าให้เหมาะสมกับลักษณะการติดตั้งตามมาตรฐานการติดตั้งของ วสท.
สายเมนที่เดินเข้าในอาคารต้องเป็นชนิด #ตัวนำทองแดงเท่านั้น
สายหุุ้มฉนวน XLPE ที่เดินในอาคาร เช่น #สายCV ต้องเดินในช่องเดินสายที่ปิดมิดชิด เช่น เดินร้อยท่อเป็นต้น ยกเว้นสายมีคุณสมบัติ Flame Retardant (ต้านเปลวเพลิง) ตามมาตรฐาน IEC 60332-3 category C ซึ่งได้แก่สายชนิด CV-FD

ทั้งนี้สายเมนรวมทั้งสายที่จ่ายไฟไปตามตู้ Load center จุดต่างๆในโรงงาน นิยมใช้เดินบนรางเคเบิลหรือเดินร้อยท่อ ได้แก่

1.สาย CV : มีข้อดีคือสามารถนำกระแสไฟฟ้าได้มากกว่าสาย NYY ที่มีขนาดตัวนำเท่ากัน

ข้อควรระวัง: กรณีติดตั้งในอาคารต้องเดินในช่องเดินสายที่ปิดมิดชิด เช่น เดินร้อยท่อ ยกเว้นใช้สายชนิด CV-FD ที่ผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category C แทน

2.สาย NYY และ 60227 IEC 10 : มีเปลือก PVC ที่หนากว่าสายชนิดอื่นๆ ช่วยปกป้องสายจากสภาพแวดล้อมได้มากกว่า จึงเหมาะสำหรับการติดตั้งที่ไม่มีการป้องกันทางกายภาพ เช่นเดินบนรางเคเบิลที่ไม่มีฝาปิด

ข้อควรระวัง: สาย NYY สามารถใช้ติดตั้งฝังดินได้ แต่สาย 60227 IEC 10 ไม่สามารถใช้ฝังดินได้

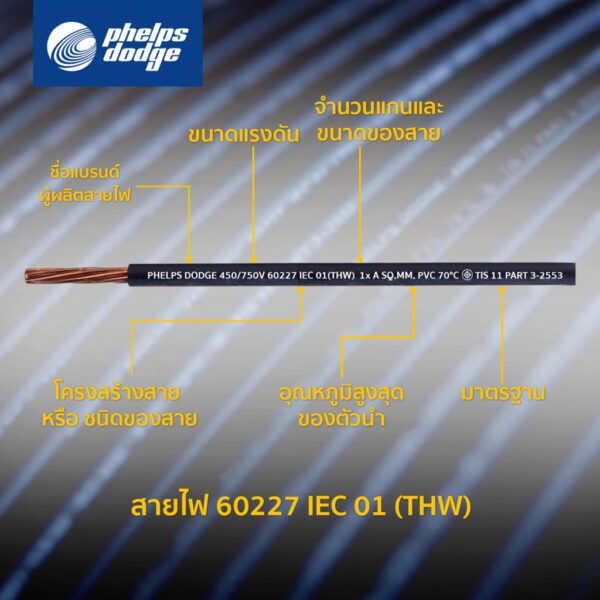

3.สาย 60227 IEC 01 (THW) : ตัวนำหุ้มฉนวนชั้นเดียว ไม่มีเปลือกนอกที่ช่วยเสริมการป้องกันจากสภาพแวดล้อม จึงควรติดตั้งโดยร้อยท่อหรือเดินในราง wire way

ข้อควรระวัง: ไม่สามารถใช้ติดตั้งฝังดินได้ ไม่สามารถติดตั้งบนรางเคเบิลได้ เว้นแต่ใช้เป็นสายดิน

Price List Download

เพราะเรื่องของสายไฟ..ไม่ใช่อะไรก็ได้
เฟ้ลปส์ ดอด์จ Life Line ทุกสายคือชีวิต

📞Tel. ‭02 680 5800‬
🌏‭www.pdcable.com‬
📱Line@: @phelpsdodge_th

#PhelpsDodge #สายไฟคุณภาพสูง
#มาตรฐานความปลอดภัย
#ระดับโลก #WorldClass #Safety
#Lifeline #ทุกสายคือชีวิต #สายไฟโรงงาน
#สายcv #สายnyy #โรงงานอุตสาหกรรม

PD Insulated Tape
เทปพันสายไฟ ปลอดภัยทุกการติดตั้ง ลดความเสี่ยงไฟรั่วทุกรอยต่อ

เมื่อสายไฟในบ้าน หรือ สายไฟที่ต่อเข้ากับอุปกรณ์เครื่องใช้ไฟฟ้าเกิดฉีกขาดชำรุด เทปพันสายไฟช่วยคุณได้

แต่ก่อนที่เราจะลงมือซ่อมแซมด้วยเทปพันสายไฟนั้น สิ่งที่สำคัญที่สุด เมื่อมีอุปกรณ์ไฟฟ้า หรือ สายไฟชำรุด คือเราต้องหยุดการใช้งานสายไฟฟ้านั้นทันที และทำการตรวจเช็คสภาพเพื่อประเมินว่าจำเป็นต้องซ่อมแซมโดยเทปพันสายไฟตรงจุดใดบ้าง หรือจำเป็นต้องเปลี่ยนสายไฟใหม่ทั้งหมดเลยหรือไม่ เพราะการใช้งานสายไฟที่ชำรุด อาจทำให้เกิดไฟรั่ว หรือไฟฟ้าลัดวงจรได้ ซึ่งอาจเกิดอุบัติเหตุร้ายแรงและเป็นอันตรายถึงแก่ชีวิตได้ เนื่องจากเราไม่สามารถมองเห็นกระแสไฟที่ไหลผ่านได้ด้วยตาเปล่า เราจึงควรหมั่นตรวจสอบสภาพและสังเกตการชำรุดของสายไฟอยู่เสมอและที่สำคัญควรมีเทปพันสายไฟติดบ้านไว้ด้วยในกรณีที่ต้องซ่อมแซมค่ะ

โดยสายไฟที่ชำรุดอาจเกิดจากสาเหตุต่างๆ อาทิเช่น ฉนวนหรือเปลือกชำรุดฉีกขาดจากการถูกสัตว์กัดแทะ ถูกบาด ถูกกระแทก หรือ ถูกกดทับ สำหรับตัวช่วยสารพัดประโยชน์ หนึ่งในอุปกรณ์ที่ควรมีติดบ้านไว้ สำหรับการซ่อมสายไฟ หรือเดินสายต่อเติมระบบไฟฟ้า นั่นก็คือ เทปพันสายไฟ PDInsulatedTape จาก Phelps Dodge เทปพันสายไฟที่มีประสิทธิภาพสูงจากเฟ้ลปส์ ดอดจ์ ที่เป็นที่นิยมสำหรับช่างไฟฟ้า และ เป็นอุปกรณ์ที่สำคัญที่ควรมีไว้ติดบ้าน

สุดยอดเทปฟันสายไฟ PDtape ติดทนนาน ไม่เยิ้ม ไม่เป็นเชื้อไฟ พร้อมประโยชน์การใช้งาน ดังนี้

1.ใช้พันเป็นฉนวนของจุดต่อสายไฟ
2.ใช้พันป้องกันฉนวนหรือเปลือกหุ้มสายไฟ
3.ทนแรงดันไฟฟ้าได้ถึง 1000 โวลต์
4.ทนอุณหภูมิสูงถึง 80 องศาเซลเซียส
5.ได้รับการรับรองมาตรฐาน มอก.386-2531
6.ขนาด 0.125 มม. x 19 มม. x 10 ม.

ข้อมูลเพิ่มเติม

https://www.facebook.com/PhelpsDodgeThailand/photos/a.250853898435814/1137789689742226/?type=3&theater

ร้านค้าตัวแทนจำหน่าย http://www.pdcable.com/distribution-2/

———————————————————————————-

Line@ : @phelpsdodge_th
Tel.: 02-680-5800 ติดต่อฝ่ายขาย
🌏https://www.pdcable.com/en/product-household-2/

#PhelpsDodge #สายไฟคุณภาพสูง
#มาตรฐานความปลอดภัย #ระดับโลก
#WorldClass #Safety #Lifeline #ทุกสายคือชีวิต
#เทปพันสายไฟ #สายไฟฟ้า

โครงสร้างสาย CV และ CV-FD แตกต่างกันอย่างไร

โครงสร้างสาย CV และ CV-FD แตกต่างกันอย่างไรจากตารางเปรียบเทียบให้จำกันง่ายๆ นะคะ
จะเห็นว่า สายไฟ CV กับ สาย CV-FD มีมาตรฐานการผลิตทีเหมือนกันค่ะ คือ ผลิตตามมาตรฐาน IEC 60502-1

แต่สายทั้ง 2 ชนิดนี้ มีความแตกต่างกันในเรื่องดังต่อไปนี้ค่ะ

1.ชนิดของเปลือก โดยสาย CV เปลือกของสายเป็นวัสดุ PVC สำหรับ CV-FD เปลือกจะเป็นวัสดุ FRPVC ที่มีคุณสมบัติพิเศษ Flame Retardant ต้านเปลวเพลิง (หน่วงไฟ) โดยสาย CV-FD จะผ่านการทดสอบคุณสมบัติต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 Category C

2.ข้อจำกัดการติดตั้งใช้งาน สาย CV ในการติดตั้งในอาคารต้องเดินในช่องเดินสายที่ปิดมิดชิด เช่น ร้อยท่อ เป็นต้น
สาย CV-FD สามารถติดตั้งในอาคารได้โดยไม่ต้องเดินในช่องเดินสายที่ปิดมิดชิด เนื่องจากเปลือกมีคุณสมบัติพิเศษ ต้านเปลวเพลิง (Flame retardant) ค่ะ

สำหรับคุณสมบัติอื่นๆของสายไฟฟ้าทั้งสองชนิดไม่แตกต่างกัน และการติดตั้งใช้งานรูปแบบอื่นๆ ก็สามารถใช้ได้เหมือนกันค่ะ

https://www.pdcable.com/en/category/product-by-voltage/low-voltage/

เพราะเรื่องของสายไฟ..ไม่ใช่อะไรก็ได้

📢 อย่าลืม Subscribe YouTube สำหรับ VDO ดีๆ จาก Phelps Dodge กันนะคะ ที่… https://goo.gl/Bvg7dS

#PhelpsDodge #สายไฟคุณภาพสูง
#มาตรฐานความปลอดภัย #WorldClass
#ระดับโลก #Safety #Lifeline #ทุกสายคือชีวิต

📞Tel. ‭02 680 5800‬
🌏‭www.pdcable.com‬
📱Line@: @phelpsdodge_th

โครงสร้างสาย CV-FD

สาย CV-FD หรือชื่ออื่นๆ ที่นิยมเรียกกันได้แก่ สาย XLPE / FRPVC , #สายหน่วงไฟ สาย CV-FD มีพิกัดแรงดันไฟฟ้า 0.6/1 kV อุณหภูมิตัวนำสูงสุด 90 องศาเซลเซียส มีทั้งสายแกนเดียวและหลายแกน https://www.pdcable.com/en/category/product-by-voltage/low-voltage/

1.สำหรับสายแกนเดียว มีขนาดตัวนำตั้งแต่ 1.5 ตร.มม. ไปจนถึง 630 ตร.มม.

2.ส่วนสายหลายแกน จะมีขนาดตัวนำตั้งแต่ 1.5 ตร.มม. ไปจนถึง 400 ตร.มม.

โดยโครงสร้างสายจะผลิตตามมาตรฐาน IEC 60502-1 แต่จะ #เพิ่มเติมการทดสอบคุณสมบัติต้านเปลวเพลิง
ตามมาตรฐาน IEC 60332-3 Category C ทั้งนี้ โครงสร้างสายจะมีความแตกต่างกับสาย CV เพียงเล็กน้อยที่ชั้นเปลือกนอก

โครงสร้างของสาย CV-FD ประกอบไปด้วย

1. ตัวนำทองแดงตีเกลียว โดย เฟ้ลปส์ ดอด์จ เลือกใช้วัตถุดิบทองแดงคุณภาพสูงเกรด A ที่มีความบริสุทธิ์มากกว่า 99.99% จากผู้ผลิตที่ขึ้นทะเบียนในตลาดซื้อขายโลหะ London Metal Exchange (LME) ของประเทศอังกฤษ ทองแดง บริสุทธิ์ 99.99% คือ ทองแดงเกรดที่มีความบริสุทธิ์ของทองแดงสูง โดยเป็น Electrical conductor grade สำหรับใช้ผลิตเป็นตัวนำไฟฟ้าโดยเฉพาะ ทองแดงของเฟ้ลป์ส ดอดจ์ จึงมีค่าการนำไฟฟ้าสูงมากกว่า 101% ตามมาตรฐาน IACS สามารถรีดเป็นเส้นลวดตัวนำขนาดเล็กมาก และดัดโค้งงอได้โดยไม่เปราะหักและขาดง่าย

2.หุ้มด้วยฉนวน XLPE โดยฉนวน XLPE นั้นผลิตโดยการทำให้ โพลีเอททีลีน (PE) เกิดปฏิกิริยาเคมีเปลี่ยนเป็นครอสลิงค์ โพลีเอททีลีน (XLPE) ซึ่งมีความแข็งแรงและทนความร้อนได้มากขึ้น ฉนวน XLPE ใช้กับสายไฟฟ้าที่มีพิกัดอุณหภูมิตัวนำสูงสุด 90 oC นิยมใช้เป็นฉนวนสายไฟฟ้ากำลัง โดยเฉพาะสายไฟฟ้าแรงดันสูง ฉนวน XLPE มีคุณสมบัติที่เหนือกว่า PVC ได้แก่ ทนอุณหภูมิได้สูงกว่า มีความแข็งแรงมากกว่า ความต้านทานไฟฟ้าสูงกว่า ป้องกันการซึมผ่านของน้ำได้ดีกว่า

3.เปลือก เป็นวัสดุ FRPVC มีความนิ่มและอ่อนตัวได้ดี และมีคุณสมบัติต้านเปลวเพลิง (Flame retardant) ซึ่งจะช่วยให้เปลวไฟไม่ลุกลามไปตามสายไฟฟ้าอย่างรวดเร็วเมื่อเกิดเหตุเพลิงไหม้

สำหรับการติดตั้งใช้งาน มีดังนี้

วางบนรางเคเบิล ร้อยท่อ
ร้อยท่อฝังดิน หรือฝังดินโดยตรง
เดินเป็นสายเมนของอาคาร เดินในโรงงาน
สามารถใช้สาย CV-FD ติดตั้งในอาคารโดยวางบนรางเคเบิลได้

สายไฟแรงดันต่ำ คุณภาพสูง คลิก
https://www.pdcable.com/en/category/product-by-voltage/low-voltage/

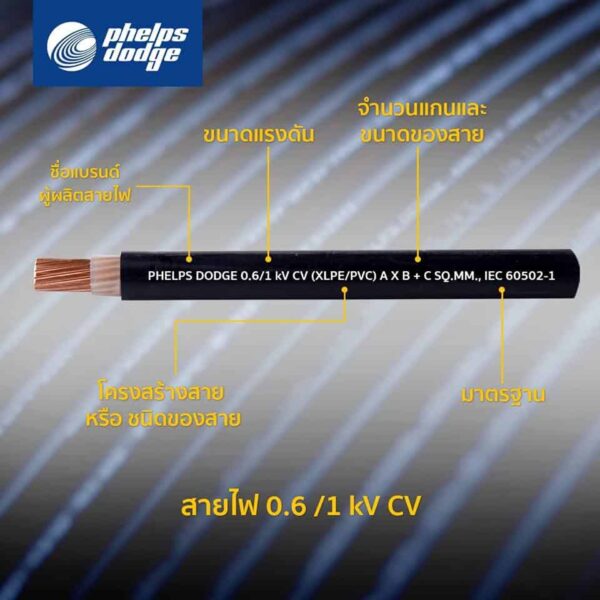

โครงสร้างสายไฟฟ้า CV

จาก เฟ้ลปส์ ดอด์จ

สายไฟฟ้า CV หรือชื่ออื่นๆ ที่นิยมเรียกกัน ได้แก่ สาย XLPE/PVC , สาย XLPE เป็นสายไฟฟ้าแรงดันต่ำ มีพิกัดแรงดันไฟฟ้า 0.6/1 kV อุณหภูมิตัวนำสูงสุด 90 องศาเซลเซียส มีทั้งสายแกนเดียวและหลายแกน

– สำหรับสายแกนเดียว มีขนาดตัวนำตั้งแต่ 1.5 ตร.มม. ไปจนถึง 630 ตร.มม.

– ส่วนสายหลายแกน จะมีขนาดตัวนำตั้งแต่ 1.5 ตร.มม. ไปจนถึง 400 ตร.มม.

โครงสร้างของสาย CV ผลิตตามมาตรฐาน IEC 60502-1 ประกอบไปด้วย

1. ตัวนำทองแดง โดย เฟ้ลปส์ดอด์จ เลือกใช้วัตถุดิบทองแดงคุณภาพสูงเกรด A ที่มีความบริสุทธิ์มากกว่า 99.99% จากผู้ผลิตที่ขึ้นทะเบียนในตลาดซื้อขายโลหะ London Metal Exchange (LME) ของประเทศอังกฤษ ทองแดง บริสุทธิ์ 99.99% คือ ทองแดงเกรดที่มีความบริสุทธิ์ของทองแดงสูง โดยเป็น Electrical conductor grade สำหรับใช้ผลิตเป็นตัวนำไฟฟ้าโดยเฉพาะ

ทองแดงของเฟ้ลปส์ ดอด์จ จึงมีค่าการนำไฟฟ้าสูงมากกว่า 101% ตามมาตรฐาน IACS สามารถรีดเป็นเส้นลวดตัวนำขนาดเล็กมาก และดัดโค้งงอได้โดยไม่เปราะหักและขาดง่าย

2.หุ้มด้วยฉนวน XLPE โดยฉนวน XLPE นั้นผลิตโดยการทำให้ โพลีเอททีลีน (PE) เกิดปฏิกิริยาเคมีเปลี่ยนเป็นครอสลิงค์ โพลีเอททีลีน (XLPE) ซึ่งมีความแข็งแรงและทนความร้อนได้มากขึ้น ฉนวน XLPE ใช้กับสายไฟฟ้าที่มีพิกัดอุณหภูมิตัวนำสูงสุด 90 องศาเซลเซียส นิยมใช้เป็นฉนวนสายไฟฟ้ากำลัง โดยเฉพาะสายไฟฟ้าแรงดันสูง ฉนวน XLPE มีคุณสมบัติที่เหนือกว่า PVC ได้แก่ ทนอุณหภูมิได้สูงกว่า มีความแข็งแรงมากกว่า ความต้านทานไฟฟ้าสูงกว่า ป้องกันการซึมผ่านของน้ำได้ดีกว่า

3.เปลือก เป็นวัสดุ PVC มีความนิ่มและอ่อนตัวได้ดี ป้องกันสายไฟฟ้าจากสภาพแวดล้อมที่สายติดตั้ง

สำหรับการติดตั้งใช้งานนั้น สามารถติดตั้งได้หลายรูปแบบดังนี้

วางบนรางเคเบิล ร้อยท่อ
ร้อยท่อฝังดิน หรือ ฝังดินโดยตรง
เดินเป็นสายเมนของอาคาร เดินในโรงงาน

ข้อจำกัด ใช้ติดตั้งในอาคารต้องเดินในช่องเดินสายที่ปิดมิดชิด เช่น ร้อยท่อ หรือ เดินในราง wire way แบบปิดเท่านั้น

สายไฟแรงดันต่ำ คุณภาพสูง คลิก
https://www.pdcable.com/en/category/product-by-voltage/low-voltage/

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

พบตัวแทนจำหน่ายสายไฟฟ้าเฟ้ลปส์ ดอด์จ ทั่วประเทศ ได้ที่ http://www.pdcable.com/distribution-2/

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

คลิก ความแตกต่างระหว่างสายไฟฟ้าชนิด CV และ สายไฟฟ้าชนิด CV-FD

สายไฟฟ้าชนิด CV และ CV-FD

ต่างกันอย่างไร

สายไฟฟ้าแรงดันต่ำที่มีฉนวนสายไฟ XLPE หรือที่รู้จักกันในชือสายไฟฟ้าชนิด CV เป็นสายไฟฟ้าที่นิยมใช้งานงานอย่างแพร่หลายอีกชนิดหนึ่ง โดยเฉพาะในโรงงาอุตสาหกรรม อาคารสูงและอาคารขนาดใหญ่โดยทั่วไป เนื่องจากมีข้อดีที่เหนือกว่าสายไฟฟ้าฉนวน PVC หลายประการ อาทิเช่น

มีพิกัดอุณหภูมิใช้งานสูงกว่า สามารถนำกระแสไฟฟ้าได้สูงกว่าที่ขนาดตัวนำเท่ากัน
ฉนวนมีความต้านทานทางไฟฟ้าสูงกว่า สามารถใช้ติดตั้งได้หลากหลายรูปแบบซึ่งรวมถึงการร้อยท่อฝังดินและฝังดินโดยตรง เป็นต้น

ดังนั้นสายไฟฟ้าชนิด CV จึงเป็นที่นิยมใช้เป็นสายเมนเข้าอาคาร หรือโรงงานอุตสาหกรรมโดยทั่วไป

อย่างไรก็ตาม นอกจากสายไฟฟ้าชนิด CV แล้ว ยังมีสายไฟฟ้าชนิด CV-FD ซึ่งเป็นสายไฟฟ้าฉนวน XLPE และมีรูปร่างหน้าตาเหมือนกันกับสาย CV ให้เลือกใช้อีกชนิดหนึ่ง

แล้วสายไฟฟ้า CV-FD คือสายอะไร? เหมือนหรือต่างจากสาย CV อย่างไร?
วันนี้ เราจะมาทำความรู้จักกับสาย CV และ CV-FD กันค่ะ ตามไปเก็บข้อมูลกันได้เลยค่ะ

สอบถามสั่งซื้อสายไฟฟ้าและเทปพันสายไฟ

Line : @phelspdodge_th

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Extra high – high voltage Power cables Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

เหตุผลที่ควรเลือกซื้อสายไฟฟ้าจาก
เฟ้ลป์ส ดอดจ์ | Phelps Dodge

เหตุผลที่ควรเลือกซื้อสายไฟจากเฟ้ลป์ส ดอดจ์ เพราะว่าเราเลือกใช้วัตถุดิบทองแดงคุณภาพสูงเกรด A ที่มีความบริสุทธิ์มากกว่า 99.99% จากผู้ผลิตที่ขึ้นทะเบียนในตลาดซื้อขายโลหะ London Metal Exchange (LME) ของประเทศอังกฤษ

ทำไมจึงควรเลือกใช้ตัวนำ ทองแดง ความบริสุทธิ์ 99.99% ?
เพราะ ทองแดง บริสุทธิ์ 99.99% คือ ทองแดงเกรดที่มีความบริสุทธิ์ของทองแดงสูง

สำหรับใช้ผลิตเป็นตัวนำไฟฟ้าโดยเฉพาะ (Electrical conductor grade) โดยการหลอมแผ่นทองแดง (Copper cathode) ที่มีความบริสุทธิ์ไม่น้อยกว่า 99.99% โดยไม่มีส่วนผสมอื่นเจือปน เพื่อให้ได้แท่งทองแดง (Copper r rod) ที่มีค่าการนำไฟฟ้าสูงมากกว่า 101% ตามมาตรฐาน IACS สามารถรีดเป็นเส้นลวดตัวนำขนาดเล็กมาก และดัดโค้งงอได้โดยไม่เปราะหักและขาดง่าย

สายไฟฟ้าที่ตัวนำทองแดงมีความบริสุทธิ์ต่ำ จะมีค่าการนำไฟฟ้าต่ำ เมื่อจ่ายกระแสไฟฟ้าเต็มพิกัด #จะทำให้เกิดความร้อนสูง#ทำให้ฉนวนและส่วนประกอบอื่นเสื่อมสภาพอย่างรวดเร็วและสายไฟจะมีอายุการใช้งานสั้นลง อีกทั้งความร้อนที่เกิดขึ้นอาจสูงจนทำให้เกิดความเสียหายแก่อุปกรณ์ หรือเกิดอุบัติเหตุร้ายแรงขึ้นได้ อย่างเช่น ฉนวนไหม้ หลอมละลาย และเกิด ไฟฟ้าลัดวงจร 🔥🏠

ดังนั้น จึงควรคำนึงถึงความปลอดภัยของชีวิตไว้ก่อนอันดับหนึ่งด้วยการเลือกใช้สายไฟฟ้าที่มีคุณภาพดีค่ะ

📢อย่าลืม Subscribe YouTube สำหรับ VDO ดีๆ จาก Phelps Dodge กันนะคะ ที่… https://goo.gl/Bvg7dS

#PhelpsDodge #สายไฟคุณภาพสูง
#มาตรฐานความปลอดภัย
#ระดับโลก #Safety #Lifeline #ทุกสายคือชีวิต

📞Tel. ‭02 680 5800‬
🌏‭www.pdcable.com‬
📱Line@: @phelpsdodge_th

เฟ้ลป์ส ดอดจ์ | Phelps Dodge สายไฟฟ้าคุณภาพสูงที่

ช่างไฟฟ้าระดับมืออาชีพเลือกใช้

เพราะเรื่องของสายไฟ..ไม่ใช้อะไรก็ได้ #เป็นเรื่องใกล้ตัว ที่เรานึกไม่ถึงจนอาจมองข้ามไป แต่มีความสำคัญต่อความปลอดภัยในชีวิตของเราอย่างมาก สายไฟฟ้านั้น อยู่รอบตัวเราแทบจะตลอดเวลาในชีวิตประจำวัน ตั้งแต่ในบ้านที่เราอาศัย ที่ทำงาน ตลอดจนอาคารสถานที่ต่างๆทุกหนแห่ง แต่ในบ้านของเราเอง คงมีเพียงไม่กี่คนที่จะทราบได้ว่าสายไฟฟ้าที่ติดตั้งอยู่ในบ้านมีคุณภาพเป็นอย่างไร? เลือกชนิดสายและขนาดตัวนำเหมาะสม และติดตั้งได้ถูกวิธีตรงตามาตรฐานหรือไม่? เนื่องจากสายไฟฟ้ามักติดตั้งในลักษณะซ่อนจากสายตาเพื่อความเรียบร้อยสวยงาม จึงยากต่อการตรวจสอบ จะรู้ว่าสายไฟฟ้ามีปัญหาก็เมื่อเกิดเหตุไฟฟ้าลัดวงจรหรือเกิดเพลิงไหม้ขึ้นแล้ว

วันนี้ เฟ้ลป์ส ดอดจ์ | Phelps Dodge จะมาบอกเหตุผลที่ทำให้สายไฟฟ้า เฟ้ลป์ส ดอดจ์ | Phelps Dodge เป็นสายที่มีคุณภาพสูง เป็นที่ไว้วางใจของช่างไฟฟ้ามืออาชีพมายาวนานกว่า 50 ปี นอกจากสุดยอดเทคโนโลยีการออกแบบ และผลิตสายไฟฟ้าแรงดันสูง ที่ทาง เฟ้ลป์ส ดอดจ์เคยเล่าให้ฟังไปแล้วนั้น

เหตุผล ที่ สายไฟ Phelps Dodge เป็นสายไฟฟ้าที่ช่างไฟฟ้าระดับมืออาชีพมั่นใจเลือกใช้กันค่ะ
#ซึ่งเป็นเรื่องที่เกี่ยวข้องกับความปลอดภัยของชีวิต

ทองแดงคุณภาพเกรด A นำเข้าจากผู้ผลิตที่ขึ้นทะเบียนในตลาดซื้อขายโลหะที่ใหญ่ที่สุดของโลก London Metal Exchange (LME)
ฉนวนและเปลือกผลิตจากเม็ดพลาสติก PVC, PE และ XLPE คุณภาพสูง จากผู้ผลิตเม็ดพลาสติกชั้นนำ
มีห้องปฏิบัติการทดสอบ และอุปกรณ์ทดสอบสายไฟฟ้าที่พรั่งพร้อม
ผลิตด้วยเทคโนโลยีอันทันสมัย ด้วยทีมงานมากประสบการณ์และควบคุมโดยวิศวกรมืออาชีพ

หลังจากทราบข้อมูลเรื่องสายไฟดีๆ แล้ว ต่อไปนี้ สามารถเดินเข้าร้านขายสายไฟฟ้า หรือแจ้งช่างมืออาชีพที่รับงานติดตั้ง ให้เลือกใช้สายไฟจาก เฟ้ลป์ส ดอดจ์ | Phelps Dodge ได้เลยค่ะ เพื่อความปลอดภัยของชีวิตในการใช้งาน

อย่าลืม Subscribe YouTube สำหรับ VDO ดีๆ จาก Phelps Dodge กันนะคะ ที่… https://goo.gl/Bvg7dS

📞Tel. ‭02 680 5800‬
🌏‭www.pdcable.com‬
📱Line@: @phelpsdodge_th

สายไฟฟ้าที่ใช้สำหรับสายดิน

สายไฟฟ้าที่ใช้สำหรับสายดิน มีลักษณะดังต่อไปนี้

สายดินต้องเป็นสายตัวนำทองแดง ตามมาตรฐานการติดตั้งทางไฟฟ้า
สายดินอาจเป็นสายตัวนำทองแดงมีฉนวนหุ้มหรือไม่มีฉนวนหุ้ม (สายเปลือย) ก็ได้
ตัวนำอาจเป็นตัวนำเส้นเดี่ยวหรือตีเกลียวก็ได้
สีของฉนวนหรือเปลือกของสายดินต้องเป็นสีเขียวหรือสีเขียวแถบเหลือง
โดยทั่วไปนิยมใช้สาย 60227 IEC 01 (THW) สีเขียวหรือเขียวแถบเหลืองเป็นสายดิน
หรืออาจใช้สายไฟฟ้าชนิดหลายแกนที่มีสายดินรวมอยู่ด้วยก็ได้ เช่นสาย VAF-G, 60227 IEC 10, VCT-G หรือ NYY-G เป็นต้น

สำหรับขนาดของสายดินตามมาตรฐานกำหนดของ วสท. มีดังต่อไปนี้

1.มาตรฐานการติดตั้งทางไฟฟ้ากำหนดขนาดตัวนำต่ำสุดโดยพิจารณาจากขนาดของเซอร์กิตเบรคเกอร์ตามตารางที่ 4-2 ของ วสท.

ยกเว้น สายอ่อนพร้อมปลั๊กเต้าเสียบของอุปกรณ์ไฟฟ้าที่มีสายดินเป็นแกนหนึ่งของสาย ซึ่งใช้ไฟจากวงจรที่มีเครื่องป้องกันกระแสเกินขนาดไม่เกิน 20 แอมแปร์ อาจมีขนาดสายดินเล็กกว่าที่กำหนดในตารางได้แต่ต้องไม่เล็กกว่าขนาดตัวนำของแกนสายเส้นไฟและไม่เล็กกว่า 1.0 ตร.มม.

2.ขนาดต่ำสุดของสายต่อหลักดิน พิจารณาจากขนานตัวนำสายเมน (ตัวนำทองแดง)

#อุปกรณ์ไฟฟ้าในบ้านที่ต้องต่อลงดิน

1.อุปกรณ์ไฟฟ้า หรือเครื่องใช้ไฟฟ้าที่ยึดติดกับที่และต่ออยู่กับสายไฟฟ้าที่ติดตั้งถาวร ส่วนที่เป็นโลหะเปิดโล่งซึ่งปกติไม่มีไฟฟ้า แต่อาจมีไฟฟ้ารั่วถึงได้ต้องต่อลงดิน เช่น เครื่องปรับอากาศที่มีส่วนโลหะสามารถสัมผัสได้ และอยู่ในสภาพตามข้อใดข้อหนึ่งต่อไปนี้ ต้องต่อลงดิน

อยู่ห่างจากพื้นหรือโลหะที่ต่อลงดินไม่เกิน 2.4 เมตร ในแนวตั้ง หรือ 1.5 เมตร ในแนวนอน ซึ่งเป็นระยะห่างที่บุคคลเอื้อมถึงและอาจสัมผัสได้ ยกเว้นมีวิธีการติดตั้ง หรือการป้องกันอย่างอื่นที่ป้องกันบุคคลสัมผัสโดยไม่ตั้งใจได้ ก็ไม่ต้องต่อลงดิน
สัมผัสทางไฟฟ้ากับโลหะอื่นที่บุคคลอาจสัมผัสได้เช่น โครงสร้างโลหะของอาคาร อยู่ในสถานที่เปียก หรือชื้น และไม่ได้มีการแยกให้อยู่ต่างหาก

เครื่องใช้ไฟฟ้าที่ใช้ปลั๊กเต้าเสียบในบ้านพักอาศัย ส่วนที่เป็นโลหะเปิดโล่งของอุปกรณ์ไฟฟ้าซึ่งปกติไม่มีไฟฟ้าไหลผ่านแต่จำเป็นต้องต่อลงดิน เช่น ตู้เย็น ,เครื่องซักผ้า ,กระติกน้ำร้อน เป็นต้น ยกเว้นอุปกรณ์ไฟฟ้าที่ระบุว่าเป็นชนิดฉนวน 2 ชั้น (Double Insulation) ซึ่งสังเกตได้จากสัญลักษณ์รูปสี่เหลี่ยมจัตุรัสซ้อนกัน ที่ไม่จำเป็นต้องต่อลงดิน ปัจจุบันเครื่องใช้ไฟฟ้าหลายชนิดมีการเดินสายดินมาให้พร้อมเต้าเสียบแบบ 3 ขา ซึ่งสามารถใช้กับเต้ารับ 3 รูที่มีการเดินสายดินไว้ได้เลย แต่ก็มีเครื่องใช้ไฟฟ้าอีกหลายชนิดที่ต้องติดตั้งสายดินแยกออกมาต่างหาก ซึ่งผู้ใช้อาจต้องซื้อสายไฟฟ้าเพิ่มเติมเพื่อใช้สำหรับเป็นสายดิน

#ตัวอย่างการต่อลงดินที่ไม่ถูกต้อง

การปักหลักดินที่อุปกรณ์ไฟฟ้าโดยไม่เดินสายดินกลับมาที่แผงเมนสวิตช์ การต่อลงดินลักษณะนี้มักเป็นที่เข้าใจผิดว่าเป็นวิธีการต่อลงดินที่สามารถทำได้ ซึ่งในความเป็นจริงแล้วแม้ว่าจะสามารถป้องกันอันตรายจากไฟฟ้าดูดได้ แต่อาจทำให้อุปกรณ์ป้องกันกระแสเกินไม่ทำงานหรือทำงานช้า เพราะในกรณีที่อุปกรณ์ไฟฟ้าเกิดลัดวงจรมีไฟรั่ว กระแสไฟฟ้าจะไหลลงหลักดินที่ปักไว้ที่อุปกรณ์ไฟฟ้าและไหลผ่านทางดินกลับไปต้นทาง แต่ความต้านทานของดินจะมีความต้านทานสูงกว่าการใช้สายไฟฟ้าเป็นสายดินมาก กระแสไฟฟ้าจึงไหลผ่านได้น้อย เครื่องป้องกันกระแสเกินจึงอาจไม่ทำงานปลดวงจร หรืออาจใช้เวลานานมากกว่าจะปลดวงจร
การใช้สายดินของอุปกรณ์ไฟฟ้าต่อฝากกับตะปูที่ตอกอยู่กับผนัง หรือต่อกับโครงสร้างโลหะของอาคาร ให้ผลเช่นเดียวกับข้อ 1 แต่ความต้านทานของการต่อลงดินอาจยิ่งสูงกว่าการต่อกับหลักดินที่อุปกรณ์โดยตรง ซึ่งจะยิ่งทำให้การทำงานของอุปกรณ์ป้องกันกระแสเกินไม่สมบูรณ์มากขึ้นกว่าการต่อแบบในข้อ 1.
การใช้ท่อโลหะหรือส่วนของรางเคเบิลแทนสายดิน โดยทั่วไปแล้วท่อโลหะหรือรางเคเบิลมักทำจากเหล็ก ซึ่งเป็นโลหะที่มีค่าความต้านทานสูงกว่าทองแดงที่เป็นตัวนำไฟฟ้าของสายดิน จึงอาจทำให้อุปกรณ์ป้องกันกระแสเกินทำงานไม่สมบูรณ์เช่นกัน ดังนั้นมาตรฐานการติดตั้งทางไฟฟ้าจึงไม่อนุญาตให้ใช้ท่อโลหะหรือรางเคเบิลแทนสายดิน
การเลือกใช้สายดินขนาดเล็กเกินไป สายดินขนาดเล็กเกินกว่าที่มาตรฐานกำหนดอาจมีความต้านทานสูงเกินไปทำให้ไม่สามารถนำกระแสไฟรั่วปริมาณมากได้เต็มที่ อาจทำให้ยังคงมีอันตรายจากไฟรั่วอยู่

เพราะเรื่องของสายไฟ..ไม่ใช่อะไรก็ได้🔌

โดยเฉพาะเรื่องของกระแสไฟรั่ว..เพราะเราไม่สามารถมองเห็นได้ด้วยตาเปล่า..

เรื่องของสายไฟฟ้า ที่ทุกคนควรรู้ อีกเรื่องหนึ่งที่สำคัญคือ การติดตั้งสายดินและการต่อลงดิน เพื่อช่วยเพิ่มความปลอดภัยให้กับชีวิตเราและคนในครอบครัว จึงมีความจำเป็นอย่างยิ่งค่ะ เพราะหากบ้านเราไม่มีการต่อลงดิน หากเกิดกรณีเครื่องใช้ไฟฟ้ามีไฟรั่ว แล้วเราไปสัมผัสส่วนที่มีไฟรั่ว กระแสไฟฟ้าจะไหลจากอุปกรณ์ไฟฟ้าผ่านตัวเราลงสู่พื้นดิน ทำให้เราถูกไฟดูดได้และอาจเป็นอันตรายถึงชีวิตหากมีกระแสไฟรั่วปริมาณมาก แต่ถ้าเครื่องใช้ไฟฟ้ามีการติดตั้งสายดินอย่างถูกต้อง #กระแสไฟฟ้าที่รั่วก็จะไหลผ่านสายดินแทน จึงไม่ก่อให้เกิดอันตรายต่อชีวิตค่ะ

ดังนั้น เฟ้ลป์ส ดอดจ์ | Phelps Dodge จึงนำความรู้เรื่องสายดินและการต่อลงดินที่ถูกต้องตามมาตรฐานการติดตั้งทางไฟฟ้า สำหรับบ้านพักอาศัยมาแนะนำกัน ตามไปชมกันเลยค่ะ

👨‍🔧ก่อนอื่นเรามาทำความรู้จักกับการต่อลงดินกันก่อน การต่อลงดินเป็นสิ่งสำคัญและจำเป็นต่ความปลอดภัยในการใช้ไฟฟ้าอย่างมาก

การต่อลงดินสำหรับระบบสายไฟฟ้าภายในอาคารประกอบด้วย 2 ส่วนคือ

🔌การต่อลงดินของระบบไฟฟ้า คือการต่อระบบไฟฟ้าลงดินที่แผงเมนสวิตช์ (ตู้เมนไฟฟ้า) ซึ่งมาตรฐานการติดตั้งทางไฟฟ้ากำหนดให้ต่อสายเส้นนิวทรัลลงดินโดยใช้สายต่อหลักดินผ่านลงไปที่หลักดินซึ่งฝังลงไปในดิน โดยให้ทำที่แผงเมนสวิตช์เพียงจุดเดียวและไม่ให้มีการต่อสายนิวทรัลเข้ากับสายดินที่จุดอื่นใดอีก

🔌การต่อลงดินของอุปกรณ์ไฟฟ้า คือการเดินสายดินจากอุปกรณ์ไฟฟ้าไปต่อลงดินที่แผงเมนสวิตช์ โดยใช้หลักดินเดียวกันกับการต่อลงดินของระบบไฟฟ้าในข้อ1 สายดินเป็นสายที่เดินเพิ่มขึ้นอีกหนึ่งเส้นจากสายเส้นไฟและสายนิวทรัล โดยต่อจากโครงหรือส่วนที่เป็นโลหะเปิดโล่งของอุปกรณ์ไฟฟ้า เช่น ด้านหลังของตู้เย็น , เครื่องปรับอากาศ , ไมโครเวฟ เป็นต้น ผ่านสายดินกลับไปที่แผงเมนสวิตช์และต่อลงดินที่หลักดิน ซึ่งในภาวะปกติสายดินจะไม่มีกระแสไฟฟ้าไหลผ่าน เว้นแต่กรณีที่มีไฟรั่วที่อุปกรณ์ไฟฟ้า กระแสไฟฟ้าจะไหลผ่านสายดินไปลงดิน ทำให้ไม่เกิดอันตรายต่อตัวบุคคลที่ไปสัมผัสบริเวณที่มีไฟรั่ว

ความสำคัญของการต่อลงดินอย่างถูกต้อง

✔เพื่อความปลอดภัยของบุคคล กรณีที่อุปกรณ์ไฟฟ้ามีไฟรั่ว หากไม่มีการต่อลงดิน เมื่อบุคคลไปสัมผัสจุดที่มีไฟรั่วกระแสไฟจะไหลผ่านร่างกายลงดิน
ทำให้ถูกไฟดูดและเป็นอันตรายร้ายแรงถึงแก่ชีวิตได้ แม้กระแสไฟรั่วไม่ถึง 1 แอมแปร์

แต่หากมีการต่อลงดิน กระแสไฟที่รั่วจะไหลผ่านสายดินแทนเพราะสายดินมีความต้านทานทางไฟฟ้าต่ำกว่าความต้านทานของร่างกายคนอย่างมาก
การต่อลงดินจึงสามารถป้องกันอันตรายจากการถูกไฟดูดได้

✔เพื่อให้อุปกรณ์ป้องกันกระแสเกิน (เซอร์กิตเบรกเกอร์) ทำงานได้อย่างสมบูณ์ กรณีที่เกิดการลัดวงจรและมีไฟรั่วปริมาณมากที่อุปกรณ์ไฟฟ้า หากมีการต่อลงดินของอุปกรณ์ไฟฟ้าอย่างถูกต้องจะทำให้กระแสไฟฟ้าสามารถไหลผ่านสายดินที่มีความต้านทานต่ำกลับไปครบวงจรที่แผงเมนสวิตช์ได้อย่างสะดวก เมื่อกระแสไฟลัดวงจรปริมาณมาก อุปกรณ์ป้องกันกระแสเกินจึงทำงานตัดวงจรได้อย่างถูกต้องรวดเร็ว

https://www.pdcable.com/product-household/

#PhelpsDodge #สายไฟคุณภาพสูง
#มาตรฐานความปลอดภัย #ระดับโลก
#Safety #Lifeline #ทุกสายคือชีวิต

📞Tel. ‭02 680 5800‬
🌏‭www.pdcable.com‬
📱Line@: @phelpsdodge_th

วงจรไฟฟ้าภายในบ้านที่มีหลายวงจร

สายวงจรย่อย

สายวงจรย่อย คือสายไฟฟ้าที่เดินจากอุปกรณป้องกันกระแสเกินตัวสุดท้าย (เซอร์กิตเบรคเกอร์ตัวลูกย่อย) ไปยังจุดจ่ายให้กับเครื่องใช้ไฟฟ้า เต้ารับ หรือดวงโคม ข้อมูลที่สำคัญ สำหรับวงจรย่อย มีดังต่อไปนี้

สายวงจรย่อยต้องใช้สายตัวนำทองแดงมีฉนวนหุ้ม เช่นสาย 60227 IEC 01 (THW) หรือ VAF เป็นต้น
สายไฟชนิดต่างๆ สามารถดูได้ที่ https://www.pdcable.com/product-building-and-construction/
ต้องคำนวณโหลดของวงจรย่อยแต่ละวงจรเพื่อหาขนาดตัวนำสายวงจรย่อย แต่ทั้งนี้ขนาดต้องไม่เล็กกว่า 2.5 ตร.มม.
ขนาดตัวนำสายวงจรย่อยที่แนะนำสำหรับบ้านพักอาศัยทั่วไปเป็นดังนี้ 3.1 วงจรย่อยสำหรับเต้ารับ ที่จ่ายให้เต้ารับหลายจุด ควรใช้ขนาดตัวนำ 4 ตร.มม. ขึ้นไป
3.2 วงจรย่อยสำหรับดวงโคม ขนาดตัวนำ 2.5 ตร.มม. ขึ้นไป ควรกำหนดวงจรย่อยแยกสำหรับเครื่องปรับอากาศ
และเครื่องทำน้ำอุ่นแต่ละเครื่อง
สีฉนวนของสายวงจรย่อยกรณีใช้สาย 60227 IEC 01 (THW)
4.1 สายเส้นไฟ : ไม่บังคับ สามารถใช้สีแตกต่างกันสำหรับแต่ละวงจรย่อยเพื่อความสะดวกในการแยกวงจร แต่ห้ามใช้สีฟ้า สีเขียว และสีเขียวแถบเหลือง
4.2 สายนิวทรัล : สีฟ้า
4.3สายดิน : สีเขียว หรือสีเขียวแถบเหลือง
ข้อมูลสีฉนวนของสายไฟสามารถดูได้ที่https://goo.gl/oZoNZQ
กรณีบ้านสองชั้นขึ้นไป ต้องแยกวงจรย่อย อย่างน้อยชั้นละ 1 วงจร

สำหรับวงจรย่อยของชั้นล่าง แนะนำให้แบ่งวงจรย่อยอย่างน้อยดังนี้
6.1 ไฟฟ้าแสงสว่างภายในอาคาร
6.2 เต้ารับภายในอาคาร
6.3 เต้ารับภายนอกอาคาร

ตางรางขนาดสายไฟฟ้าที่เหมาะสมสำหรับวงจรภายในบ้าน

ขนาดของสายไฟฟ้าสำหรับวงจรไฟฟ้าภายในบ้าน

7. สายที่แยกจากจุดต่อสายวงจรย่อยเข้าดวงโคมแสงสว่างแต่ละดวง ควรใช้ขนาดไม่ต่ำกว่า 1.5 ตร.มม.

8.สายที่แยกจากจุดต่อสายวงจรย่อยเข้าเต้ารับแต่ละจุด ควรใช้ขนาดไม่ต่ำกว่า 2.5 ตร.มม.

9. สายนิวทรัลใช้สีฟ้า และเลือกขนาดเท่ากับสายเฟส
(สายเส้นไฟ)

10. ขนาดต่ำสุดของสายต่อหลักดินพิจารณาจากขนาดของสายเมนตามที่กำหนดตาราง

11..ขนาดต่ำสุดของสายดินของวงจรย่อยพิจารณาจากขนาดเซอร์กิตเบรคเกอร์ตามที่กำหนดในตาราง

อย่างไรก็ตาม การเลือกขนาดสายไฟฟ้าสำหรับแต่ละวงจรต้องเลือกให้สัมพันธ์กับขนาดพิกัดของเซอร์กิตเบรคเกอร์ด้วย

โดยต้องคำนึงเสมอว่า พิกัดกระแสไฟฟ้าของสายที่เลือกต้องไม่ต่ำกว่าขนาดพิกัดของเซอร์กิตเบรคเกอร์

เพราะเมื่อเกิดภาวะโหลดเกินเซอร์กิตเบรคเกอร์ต้องตัดวงจรก่อนที่กระแสจะเกินกว่าพิกัดที่สายไฟฟ้าจะรับได้ เพื่อป้องกันไม่ให้สายไฟฟ้าเสียหายนะคะ

สอบถามข้อมูลเพิ่มเติม Line@ :@phelpsdodge_th
www.pdcable.com
YouTube : https://goo.gl/UXr3eF

#PhelpsDodge #สายไฟคุณภาพสูง
#มาตรฐานความปลอดภัย #ระดับโลก
#Safety #Lifeline #ทุกสายคือชีวิต

ความรู้ระบบไฟฟ้าภายในบ้าน เป็นอีกเรื่องใกล้ตัวที่ควรรู้

เคยทราบกันไหมคะ ว่าบ้านที่เราอยู่ทุกวันนั้น…
มีการเดินสายไฟอย่างไร

ความรู้ระบบไฟฟ้าภายในบ้าน 🏠 #ระบบสายไฟฟ้าภายในบ้าน เป็นอีกเรื่องใกล้ตัวที่ควรรู้ค่ะ เนื่องจากปัจจุบันจะนิยมติดตั้งสายไฟฟ้าโดยเดิน #ซ่อนสายไว้ในผนังหรือฝ้าเพดาน ทำให้ผู้อยู่อาศัยในบ้านแทบไม่มีโอกาสได้เห็นหน้าตาของสายไฟฟ้า และ ขนาดของสายไฟฟ้าที่ติดตั้งในบ้านได้เลย นอกจากพี่ๆช่างไฟฟ้าที่เป็นผู้ติดตั้ง หรือเมื่อเจ้าของบ้านต้องทำการแก้ไขต่อเติมระบบไฟฟ้าในบ้าน ดังนั้นหากมีโอกาสที่ต้องเดินสายไฟฟ้าในบ้านเมื่อใด #ควรต้องแน่ใจว่าได้เลือกใช้สายไฟฟ้าอย่างถูกต้องเหมาะสมเพื่อความปลอดภัย ด้วยค่ะ

วันนี้ Phelps Dodge จะขอแบ่งปันความรู้ #เรื่องการเลือกใช้สายไฟฟ้าและการติดตั้งสายไฟฟ้าสำหรับบ้านพักอาศัย ที่ถูกต้องและปลอดภัยตามมาตรฐานค่ะ
โดยสามารถดูได้จากภาพประกอบนะคะ ตามไปชมกันเลย

1.สายเมน (สายประธาน) คือสายไฟฟ้าที่เดินจากมิเตอร์ไฟฟ้าเข้ามาที่แผงเมนสวิตช์ (ตู้เมนไฟฟ้าหรือตู้คอนซูเมอร์) ของบ้านนั่นเอง โดย…

สายเมนต้องมีขนาดเพียงพอที่จะรองรับโหลดรวมของทุกวงจรย่อยได้
ตัวนำสายเมนต้องรับกระแสได้ไม่น้อยกว่า 1.25 เท่าของโหลดสูงสุดของมิเตอร์ไฟฟ้า และต้องไม่เล็กกว่าขนาดตามที่ระบุในตาราง
สายเมนควรเลือกใช้สายตัวนำทองแดงหุ้มฉนวน เช่น สาย 60227 IEC 01 (THW) https://www.pdcable.com/product-household/
สายเมนชนิดตัวนำอลูมิเนียมหุ้มฉนวน เช่นสาย THW-A อนุญาตให้ใช้ได้สำหรับการเดินสายลอยในอากาศภายนอกอาคารในเขตการไฟฟ้าส่วนภูมิภาคเท่านั้น และขนาดต้องไม่เล็กกว่า 10 ตร.มม. แต่สายเมนส่วนที่เดินในอาคารต้องใช้สายตัวนำทองแดง
สีของสายเมน อยู่ในข้อยกเว้น ไม่จำเป็นต้องใช้สีน้ำตาลและฟ้า อาจใช้สายสีดำแล้วทำเครื่องหมายสำหรับสายเส้นไฟและนิวทรัลได้ https://goo.gl/oZoNZQ

ข้อมูลบนสายไฟฟ้า cable marking

อ่านอย่างไรให้ถูกต้อง

การอ่าน Marking Cable ของสายไฟฟ้านั้น อ่านอย่างไรให้เข้าใจได้ถูกต้อง เนื่องจากหน้าตาของสายไฟฟ้า ถ้าเราไม่ได้ปอกเปลือกออก หากมองภายนอกทั่วๆ ไป เราก็จะเห็นสายไฟฟ้า ที่ถูกหุ้มด้วยฉนวนสายไฟหรือเปลือกสายไฟที่ทำจากพลาสติกชนิดต่างๆ และถูกจำแนกด้วยสีของฉนวนสายไฟฟ้าตามมาตรฐาน มอก.ใหม่ ที่ทาง สายไฟฟ้า เฟ้ลป์ส ดอดจ์ ได้เคยบอกเล่าไปแล้วก่อนหน้านี้ สามารถคลิกเข้าชมข้อมูลเพิ่มเติมได้ที่

นอกจากนี้วิศวกรและช่างไฟฟ้าระดับมืออาชีพทุกท่าน ก็จะใช้วิธีอ่านข้อความบนสายไฟ เพื่อให้ทราบชนิดของสายไฟฟ้าและการใช้งานสายไฟฟ้าได้ ซึ่งเราเรียกข้อความเหล่านี้ว่า Cable Marking

ข้อมูล หรือ ข้อความที่ปรากฏตามมาตรฐานกำหนด ที่ได้ระบุลงบนสายไฟฟ้านั้น มีรายละเอียดดังนี้

ชื่อผู้ผลิตสายไฟฟ้า หรือ ยี่ห้อของผู้ผลิตสายไฟฟ้า
ระดับแรงดันไฟฟ้าสูงสุดในการใช้งานสายไฟฟ้า
โครงสร้างสายไฟฟ้าหรือชนิดของสายไฟฟ้า
จำนวนแกนของสายไฟฟ้าและขนาดตัวนำของสายไฟฟ้า
อุณหภูมิสูงสุดของตัวนำของสายไฟฟ้าบนสายไฟฟ้า
มาตรฐานของสายไฟฟ้า ที่สายไฟฟ้าผลิตและทดสอบ

ดังนั้น ข้อมูลต่างๆ บนสายไฟที่ทางบริษัท ได้ผลิตและสกรีนไว้นั้น เป็นข้อมูลทางเทคนิคที่สำคัญ เพื่อให้ช่างไฟฟ้าระดับมืออาชีพทุกท่าน สามารถนำสายไฟฟ้าไปใช้งานหรือติดตั้งในระบบสายไฟฟ้าได้อย่างถูกต้อง ตรงตามมาตรฐานกำหนด

ข้อมูล cable marking สายไฟฟ้า

ชนิด 60227 IEC 01 (THW)

ลักษณะที่ใช้งานของสายไฟฟ้า 60227 IEC 01 สำหรับการติดตั้ง มีดังนี้

ร้อยท่อฝังผนังคอนกรีต
ร้อยท่อเดินใต้ฝ้าอาคาร
เดินบนฉนวนลูกถ้วย
เดินในช่องเดินสายชนิด wire-way ที่ปิดมิดชิด

ข้อมูล Marking บนสายไฟฟ้า ชนิด 60227 IEC 01 (THW)

1.ผลิตโดย PHELPS DODGE

2. สายไฟฟ้าชนิดนี้ สามารถรับแรงดันไฟฟ้าระหว่างตัวนำกับดินไม่เกิน 450V และ แรงดันไฟฟ้าระหว่างตัวนำกับตัวนำไม่เกิน 750V

3. ชื่อของชนิดสายไฟคือ 60227 IEC 01 (THW)

4. จำนวนแกนสายไฟฟ้าและขนาดของพื้นที่หน้าตัดสายไฟฟ้า คือ 1 x A ตารางมิลลิเมตร (สาย 1 แกน ขนาด A ตารางมิลลิเมตร)

5. วัสดุที่ใช้ห่อหุ้มสายไฟฟ้า คือ PVC สามารถทนความร้อนได้สูงสุด 70 องศาเซลเซียส

6. มาตรฐานสายไฟฟ้า ที่ใช้ในการผลิตคือ มอก.11-2553 เล่ม 3

ข้อมูล cable marking

สายไฟฟ้า ชนิด 0.6/1 kV CV

ลักษณะที่ใช้ในการติดตั้งสายไฟฟ้าชนิด 0.6/1 kV CV สำหรับการติดตั้ง ดังนี้

ฝังดินโดยตรง
ร้อยท่อฝังดิ
ร้อยท่อฝังผนังคอนกรีต
ร้อยท่อฝังดินใต้อาคาร
เดินเกาะผนัง
เดินบนฉนวนลูกถ้วย
เดินในช่องเดินสายชนิด wire-way ที่ปิดมิดชิด

ข้อมูล Marking บนสายไฟฟ้า ชนิด 0.6/1 kV CV

1. ผลิตโดย PHELPS DODGE

2.สายไฟฟ้าชนิดนี้สามารถรับแรงดันไฟฟ้าระหว่างตัวนำกับดินไม่เกิน 0.6kV (600V) และ แรงดันไฟฟ้าระหว่างตัวนำกับตัวนำไม่เกิน 1kV (1000V)

3. ชื่อของชนิดสายไฟฟ้า คือ สาย CV (สาย CV มีโครงสร้างเป็น CU/XLPE/PVC หรือตัวนำทองแดงหุ้มด้วยฉนวน XLPE และเปลือกนอก PVC)

4.จำนวนแกนของสายไฟฟ้า และขนาดของพื้นที่หน้าตัดสายไฟฟ้า คือ AxB+C ตารางมิลลิเมตร โดยหมายความว่า สายขนาด B ตารางมิลลิเมตร จำนวน A แกน กรณีที่มีสายไฟฟฟ้าที่เป็นสายดิน C คือขนาดพื้นที่หน้าตัดของสายดิน

5. มาตรฐานสายไฟฟ้า ที่ใช้ในการผลิตและทดสอบคือ IEC 60502-1

ข้อมูล cable marking สายไฟฟ้า

ชนิด 600/1000 V*
FIRE RESISTANT LOW SMOKE & HALOGEN FREE หรือ สายทนไฟ

สำหรับสายไฟชนิดนี้ จะมีข้อมูล marking มากกว่าสายไฟชนิดอื่น โดยลักษณะการติดตั้งคือ

1. ร้อยท่อฝังผนังคอนกรีต

2. ร้อยท่อเดินใต้ฝ้าอาคาร

3. เดินในช่องเดินสายชนิด Wire – way ที่ปิดมิดชิด

ข้อมูล Marking บนสายไฟชนิด 600/1000V* FIRE Resistant low Smoke & Halogen free มีดังนี้

1.ผลิตโดย PHELPS DODGE

2.ชนิดของสายไฟฟ้า คือ FRC (FIRE RESISTANT CABLE)

3.สายไฟฟ้าชนิดนี้สามารถรับแรงดันไฟฟ้าระหว่างตัวนำไฟฟ้ากับดินไม่เกิน 0.6kV (600V) และ แรงดันไฟฟ้าระหว่างตัวนำกับตัวนำไฟฟ้าไม่เกิน 1kV (1000V)

4.โครงสร้างสายไฟ เป็นแบบ MICA/XLPE/SWA/LSHF หรือ สายไฟ FRC ชนิดมี Mica Tape, ฉนวน XLPE , เกราะลวดเหล็ก Steel Wire Armour และ เปลือกนอก Low Smoke Halogen Free

5.ขนาดของหน้าตัดสายไฟคือ AxB+C ตารางมิลลิเมตร โดยหมายความว่า สายขนาด B ตารางมิลลิเมตร จำนวน A แกน กรณีที่มีสายดิน C คือขนาดพื้นที่หน้าตัดของสายดิน

6.มาตรฐานที่ใช้ในการผลิตสายไฟฟ้าและทดสอบสายไฟฟ้าคือ IEC 60502-1
นอกจากนี้ยังผ่านการทดสอบตามมาตรฐาน BS6387 CWZ, IEC 60332-3-24 CAT C, IEC 60754-1&-2, IEC 61034-2

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

เพราะเรื่องของสายไฟ..ไม่ใช่อะไรก็ได้
เฟ้ลปส์ ดอด์จ Life Line ทุกสายคือชีวิต
#สายไฟที่ดีที่สุดต้องเฟ้ลปส์ดอด์จ

Tel. ‭02 680 5800‬

www.pdcable.com‬
Line@: @phelpsdodge_th

ตารางมาตรฐานสายไฟฟ้า

เรื่องมาตรฐานสายไฟฟ้าเป็นเรื่องสำคัญที่ไม่ควรละเลย สายไฟฟ้า เฟ้ลปส์ ดอด์จ จึงได้นำข้อมูลเรื่องมาตรฐานสายไฟฟ้า มาสรุปเป็นภาพตารางเพื่อให้เข้าใจและจำง่ายยิ่งขึ้น โดยเป็นการเปรียบเทียบระหว่าง มาตรฐานสายไฟฟ้าแบบเก่า และ มาตรฐานสายไฟฟ้าแบบใหม่ ว่ามีการปรับเปลี่ยนในเรื่องใดบ้าง

1. มาตรฐานผลิตภัณฑ์อุตสาหกรรม สายไฟฟ้าหุ้มฉนวนพอลิไวนิลคลอไรด์ แรงดันไฟฟ้าที่กำหนดไม่เกิน 450/750 โวลต์

2. มาตรฐานสายไฟฟ้า มอก.11-2553 นี้ การแบ่งชนิดของสายไฟฟ้า จะอ้างอิงตามมาตรฐาน IEC 60227 โดยใช้เป็นรหัสเลข 2 ตัว ตามหลังมาตรฐาน IEC เช่น 60227 IEC 01 ซึ่งตัวเลขสองตัวหลังนี้จะบอกชนิดของสายไฟฟ้า แต่ก็จะยังมีสายไฟฟ้าบางชนิดในมาตรฐานเดิม ที่ยังคงไว้และใช้ชื่อเดิมที่คุ้นเคยกัน ได้แก่ VAF, NYY และ VCT

3. พิกัดแรงดันไฟฟ้าของสายไฟฟ้ามีเปลี่ยนแปลงไปจากเดิม โดยจากมาตรฐานเก่าระบุเพียงแค่ค่าแรงดันที่กำหนดค่าเดียว เปลี่ยนเป็นระบุค่าแรงดันไฟฟ้าที่กำหนดเป็นตัวเลขสองค่าในรูป U0/U ตามมาตรฐาน IEC โดยตัวเลขตัวแรก U0 คือแรงดันไฟฟ้า (r.m.s.) ระหว่างตัวนำกับดิน และ ตัวเลขตัวหลัง U คือแรงดันไฟฟ้า (r.m.s.) ระหว่างตัวนำกับตัวนำ

4. อุณหภูมิของสายไฟฟ้าที่ใช้งานก็มีการเปลี่ยนแปลง คือ จากเดิมกำหนดไว้ที่ค่าเดียวสำหรับสายไฟฟ้าทุกชนิด คือ สูงสุดไม่เกิน 70 องศาเซลเซียส แต่สำหรับสายมาตรฐานใหม่ นอกจากพิกัดอุณหภูมิ 70 องศาเซลเซียสสำหรับสายทั่วไปแล้ว ยังมีสายชนิดทนความร้อนที่มีพิกัดอุณหภูมิ 90 องศาเซลเซียสอีกด้วย ได้แก่สาย 60227 IEC 07, 60227 IEC 08, 60227 IEC 56 และ 60227 IEC 57

5. ประเภทและขนาดตัวนำของสายไฟฟ้า มาตรฐานฉบับใหม่เปิดให้มีตัวนำสายไฟฟ้าที่หลากหลายมากขึ้นสำหรับตัวนำสายไฟฟ้าแบบตีเกลียว ซึ่งอนุญาตให้เป็นแบบตีเกลียวกลมแบบอัดแน่นและตีเกลียวรูปทรงอื่น (shaped conductor) นอกเหนือจากแบบตีเกลียวกลมได้อีกด้วย (แต่ในท้องตลาดยังไม่มีผลิตออกมาจำหน่าย)

ในส่วนของขนาดตัวนำสายไฟฟ้า สายนิวทรัลและสายไฟฟ้าที่เป็นสายดินก็ปรับให้มีขนาดใหญ่ขึ้น เพื่อเพิ่มความปลอดภัยให้แก่ผู้ใช้งาน

โดยที่ขนาดตัวนำของสายไฟฟ้าที่เป็นสายเฟสจะมีขนาดเท่ากับขนาดตัวนำของสายไฟฟ้าที่เป็นสายนิวทรัล

สำหรับสายไฟฟ้าที่เป็นสายดินจะมีขนาดเท่ากับสายไฟฟ้าที่เป็นสายเฟสในกรณีที่ตัวนำสายไฟฟ้าที่เป็นสายเฟสมีขนาดไม่เกิน 16 ตร.มม. แต่ถ้าตัวนำสายไฟฟ้าที่เป็นสายเฟสมีขนาดใหญ่กว่า 16 ตร.มม. สายไฟฟ้าที่ใช้เป็นสายดินจะมีขนาดประมาณครึ่งหนึ่งของสายไฟฟ้าที่ใช้เป็นเฟส

6.สีของฉนวนสายไฟฟ้ามาตรฐานฉบับใหม่กำหนดให้สายไฟฟ้าที่ใช้เป็นสายดินเป็นสีเขียวแถบเหลือง สายไฟฟ้าที่ใช้เป็นสายนิวทรัลเป็นสีฟ้า สำหรับ สายเส้นไฟฟ้าจะใช้สีน้ำตาล สีดำ และสีเทา สำหรับเฟสที่ 1, 2 และ 3 ตามลำดับ

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

สายไฟฟ้า 60227 IEC 01 (THW)

สีฉนวนสายไฟฟ้า

สายไฟฟ้า เฟ้ลปส์ ดอด์จ แสดงตารางสีฉนวนสายไฟฟ้าที่มีการเปลี่ยนแปลงใหม่ ตามมาตรฐาน มอก.11-2553 ซึ่งสอดคล้องกับการกำหนดสีของสายไฟฟ้าสำหรับระบบไฟฟ้าแรงดันต่ำตามมาตรฐานการติดตั้งทางไฟฟ้าของ วสท. ฉบับปี 2556

การที่ประเทศไทยมีการเปลี่ยนแปลงสีของสายไฟฟ้าก็เพื่อให้เป็นไปตาม มาตรฐานIEC ที่เป็นมาตรฐานสากลที่นานาชาติยอมรับและใช้กันอย่างแพร่หลายทั่วโลก

ซึ่งประเทศเรารับเอามาใช้เป็นมาตรฐานอ้างอิงทั้งสำหรับสายไฟฟ้าหลายๆชนิดและสำหรับมาตรฐานการติดตั้งทางไฟฟ้า ซึ่งมีข้อดีคือ

ข้อกำหนดในมาตรฐานมีที่มาที่ไปในการอ้างอิงทางวิชาการที่เชื่อถือได้และเป็นที่ยอมรับ
ช่างไฟฟ้าและวิศวกรไฟฟ้าในทุกประเทศทั่วโลกที่อ้างอิงมาตรฐาน IEC เหมือนกัน ต่างก็ทำงานอยู่บนพื้นฐานข้อกำหนดและมาตรฐานของสายไฟฟ้าเดียวกัน หากต้องทำงานร่วมกันก็สามารถทำได้โดยสะดวก

ตารางแสดงสีของฉนวนสายไฟฟ้าตามมาตรฐาน มอก. 11-2553 โดยกำหนดดังนี้

สายไฟฟ้า แกนเดี่ยว ไม่กำหนดสี
สายไฟฟ้า 2 แกน สีฟ้า และน้ำตาล
สายไฟฟ้า 3 แกน (แบบมีสายดิน) สีเขียวแถบเหลือง ฟ้า น้ำตาล
สายไฟฟ้า 3 แกน (แบบไม่มีสายดิน) สีน้ำตาล ดำ เทา
สายไฟฟ้า 4 แกน (แบบมีสายดิน) สีเขียวแถบเหลือง น้ำตาล ดำ เทา
สายไฟฟ้า 4 แกน (แบบไม่มีสายดิน) สีฟ้า น้ำตาล ดำ เทา
สายไฟฟ้า 5 แกน สีเขียวแถบเหลือง ฟ้า น้ำตาล ดำ เทา

ข้อกำหนดสีของสายไฟฟ้าหุ้มฉนวนแรงดันต่ำ ตามมาตรฐานการติดตั้งทางไฟฟ้าของ วสท. ดังนี้

สายไฟฟ้านิวทรัล (สายศูนย์) ใช้สีฟ้า
สายไฟฟ้าสำหรับสายดิน ใช้สายสีเขียว หรือสีเขียวแถบเหลือง หรือเป็นสายเปลือย
สายไฟฟ้าสำหรับเส้นสายไฟของระบบไฟฟ้า 1 เฟส ใช้สีอื่นใดที่ต่างจากสายนิวทรัลและสายต่อลงดิน
สายไฟฟ้าสำหรับเส้นสายไฟของระบบไฟฟ้า 3 เฟส ใช้สายที่มีสีฉนวนหรือทำเครื่องหมายเป็นสีน้ำตาล สีดำ และสีเทา สำหรับเฟส 1, 2 และ 3 ตามลำดับ
สายไฟฟ้าแกนเดียวขนาด 16 ตร.มม. ขึ้นไปสามารถใช้วิธีทำเครื่องหมายที่ปลายสายไฟฟ้าแทนการกำหนดสีได้

ข้อกำหนดข้างต้น ยกเว้นสายไฟฟ้าที่ใช้เป็นสายไฟเมนเข้าอาคาร (สายออกจากมิเตอร์ไฟฟ้าถึงเมนสวิตช์) โดยจะเห็นว่าในระบบไฟฟ้า 1 เฟส มาตรฐานการติดตั้งไม่ได้กำหนดให้สายเส้นไฟต้องใช้แต่เฉพาะสายสีน้ำตาลเท่านั้น

ดังนั้นในระบบไฟฟ้า 1 เฟสตามบ้านเรือนทั่วไป สามารถเลือกใช้สายไฟฟ้าโดยเส้นไฟเป็นสีอื่นที่ไม่ใช่สีฟ้า, สีเขียว และสีเขียวแถบเหลืองได้

ตัวอย่างเช่น ใช้สาย 60227 IEC 01 (THW) สีดำสำหรับวงจรเต้ารับ ใช้สีขาวสำหรับวงจรแสงสว่าง และใช้สีแดงสำหรับเครื่องปรับอากาศ เพื่อความสะดวกในการแยกวงจรได้ แต่สายนิวทรัลของทุกวงจรต้องใช้สีฟ้า และสายดินต้องใช้สีเขียวหรือเขียวแถบเหลืองเท่านั้น

ข้อมูลสีฉนวนสายไฟฟ้าตามมาตรฐาน มอก.11-2553

ขนาด 1.5 – 10 ตร.มม. มีสีฉนวนสายไฟฟ้ามาตรฐาน 10 สี ได้แก่
สีฟ้า,สีน้ำตาล,สีดำ,สีเทา,สีแดง,สีเหลือง,สีน้ำเงิน,สีขาว,สีเขียว และ สีเขียวแถบเหลือง
ขนาด 16 ตร.มม. มีสีฉนวนสายไฟฟ้า โดยใช้ สีดำ เป็นมาตรฐาน

VAF และ VAF-G

สายไฟฟ้า 2 แกน ใช้สีฉนวนสายไฟฟ้า คือ สีฟ้า และ สีน้ำตาล
สายไฟฟ้า 3 แกน (รวมสายดิน) ใช้สีฉนวนสายไฟฟ้า คือ สีน้ำตาล,สีเขียวแถบเหลือง และ สีฟ้า
เปลือกของสายไฟฟ้าต้องเป็นสีขาวเท่านั้น

สายไฟฟ้า NYY, สายไฟฟ้า 60227 IEC 10, สายไฟฟ้า 60227 IEC 53 หลายแกน ใช้สีฉนวนสายไฟฟ้า ดังนี้

สายไฟฟ้า 2 แกน ใช้สีฉนวนสายไฟฟ้า สีฟ้า และ สีน้ำตาล
สายไฟฟ้า 3 แกน (รวมสายดิน) ใช้สีฉนวนสายไฟฟ้า สีเขียวแถบเหลือง , สีฟ้า และ สีน้ำตาล
สายไฟฟ้า 3 แกน (ไม่มีสายดิน) ใช้สีฉนวนสายไฟฟ้าสีน้ำตาล,สีดำ และ สีเทา
สายไฟฟ้า 4 แกน (รวมสายดิน) ใช้สีฉนวนสายไฟฟ้าสีเขียวแถบเหลือง,สีน้ำตาล,สีดำ และ สีเทา
สายไฟฟ้า 4 แกน (ไม่มีสายดิน) ใช้สีฉนวนสายไฟฟ้าสีฟ้า,สีน้ำตาล,สีดำ และ สีเทา
สายไฟฟ้า 5 แกน (รวมสายดิน) ใช้สีฉนวนสายไฟฟ้าสีเขียวแถบเหลือง,สีฟ้า,สีน้ำตาล,สีดำ และ สีเทา

ข้อมูลสีฉนวนสายไฟฟ้า ตามมาตรฐาน มอก.11-2553 และ สายไฟฟ้าหุ้มฉนวน XLPE ตามมาตรฐาน IEC

สายไฟฟ้า NYY และ VCT 1 แกน

สายไฟฟ้าแกนเดี่ยว ใช้สีฉนวนสายไฟฟ้า คือ สีดำ และ เปลือกสีดำ

สายไฟฟ้า 0.6/1 kV CV และ 0.6/1 kV CV-FD

สายไฟฟ้า 1 แกน ใช้สีฉนวนสายไฟฟ้า สีขาว (สีธรรมชาติของ XLPE)
สายไฟฟ้า 2 แกน ใช้สีฉนวนสายไฟฟ้า สีฟ้า และ สีน้ำตาล
สายไฟฟ้า 3 แกน (รวมสายดิน) ใช้สีฉนวนสายไฟฟ้า สีเขียวแถบเหลือง,สีฟ้า และสีน้ำตาล
สายไฟฟ้า 3 แกน (ไม่มีสายดิน) ใช้สีฉนวนสายไฟฟ้าสีน้ำตาล,สีดำ และสีเทา
สายไฟฟ้า 4 แกน (ไม่มีสายดิน) ใช้สีฉนวนสายไฟฟ้า สีฟ้า,น้ำตาล,สีดำ และสีเทา
สายไฟฟ้า 5 แกน (รวมสายดิน) ใช้สีฉนวนสายไฟฟ้า สีเขียวแถบเหลือง,สีฟ้า,สีน้ำตาล,สีดำ และสีเทา

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

สีของฉนวนสายไฟตามมาตรฐาน มอก.11-2553

สายไฟฟ้า เฟ้ลปส์ ดอด์จ จะขอทบทวนข้อมูลเรื่องสีของฉนวนสายไฟ เพื่อให้ช่างไฟฟ้า ที่ใช้งานสายไฟฟ้า หรือ บุคคลทั่วไปที่สนใจเรื่องสายไฟฟ้า ได้ทราบและอัพเดทข้อมูลตามมาตรฐานกำหนดในเรื่องของสีฉนวนสายไฟฟ้า ซึ่งเป็นเนื้อหาที่สอดคล้องกับการกำหนดสีของสายไฟฟ้า สำหรับงานติดตั้งระบบสายไฟฟ้าแรงดันต่ำ ตามมาตรฐานการติดตั้งทางไฟฟ้า ของ วสท. ฉบับปี 2556

แล้วทำไมต้องมีการเปลี่ยนสีของฉนวนสายไฟฟ้า?
การที่ประเทศไทยมีการเปลี่ยนแปลงสีของสายไฟฟ้าก็เพื่อให้เป็นไปตามมาตรฐาน IEC ที่เป็นมาตรฐานสากลที่นานาชาติยอมรับและใช้กันอย่างแพร่หลายทั่วโลกในการติดตั้งสายไฟฟ้า ซึ่งประเทศเรารับเอามาใช้เป็นมาตรฐานสายไฟฟ้าอ้างอิงทั้งสำหรับสายไฟฟ้าหลายๆชนิดและสำหรับมาตรฐานการติดตั้งทางไฟฟ้า

มีข้อดีคือ
1.ข้อกำหนดในมาตรฐานสายไฟฟ้ามีที่มาที่ไปในการอ้างอิงทางวิชาการที่เชื่อถือได้และเป็นที่ยอมรับ
2.ช่างไฟฟ้าและวิศวกรไฟฟ้าในทุกประเทศทั่วโลกที่อ้างอิงมาตรฐาน IEC เหมือนกัน ต่างก็ทำงานอยู่บนพื้นฐานข้อกำหนดและมาตรฐานการติดตั้งสายไฟฟ้าเดียวกัน หากต้องทำงานร่วมกันก็สามารถทำได้โดยสะดวก

3.ลองนึกภาพ ช่างไฟฟ้าของไทยไปปฏิบัติงานต่างประเทศ เมื่อเห็นสายไฟฟ้าที่ต่ออยู่ในตู้ไฟฟ้า ก็รู้ได้ทันทีว่าสายไฟฟ้าเส้นใดคือเส้นไฟ เส้นนิวทรัล และเป็นสายไฟ้าเส้นสายดิน จึงไม่ต้องเสียเวลาในการเรียนรู้งานและลดโอกาสเกิดความผิดพลาดในการปฏิบัติงานงานติดตั้งระบบไฟฟ้าอีกด้วย

อย่างไรก็ตาม การเปลี่ยนแปลงมาตรฐานของสายไฟฟฟ้า รวมถึงสีของฉนวนสายไฟฟ้าก็สร้างความสับสนแก่ผู้ปฏิบัติงานในบ้านเราอย่างมาก โดยเฉพาะในช่วงแรกที่การรับรู้ข้อมูลข่าวสารยังไม่ทั่วถึง

ดังนั้นเราจึงต้องคอยติดตามข่าวสารความรู้ใหม่ๆอยู่เสมอ ซึ่ง สายไฟฟ้า เฟ้ลปส์ ดอด์จ ก็จะนำความรู้ดีๆแบบนี้ ที่เกี่ยวข้องกับสายไฟฟ้า ชนิดสายไฟ การติดตั้งสายไฟฟ้า งานระบบสายไฟฟ้า มานำเสนอบ่อยๆ เพื่อให้ทุกคนใช้งานสายไฟฟ้าได้อย่างถูกต้องและปลอดภัย

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th
