สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป มีอยู่ด้วยกันหลากหลายชนิด ซึ่งสายไฟฟ้าแต่ละชนิดต่างก็มีการออกแบบโครงสร้างและคุณสมบัติต่าง ๆ ให้เหมาะสมกับลักษณะการนำไปติดตั้งใช้งานในรูปแบบที่แตกต่างกันออกไป

การเลือกใช้สายไฟฟ้า จึงต้องเลือกชนิดสายให้เหมาะสมกับรูปแบบการใช้งาน และวิธีการติดตั้งสายไฟฟ้าตามมาตรฐานการติดตั้งทางไฟฟ้า ฯ ทั้งนี้เพื่อความปลอดภัยและเสถียรภาพของระบบไฟฟ้า

โดยทั่วไป เราอาจแบ่งกลุ่มสายไฟฟ้าตามระดับแรงดันไฟฟ้าใช้งานได้เป็น สายไฟฟ้าแรงดันต่ำ, สายไฟฟ้าแรงดันปานกลาง, สายไฟฟ้าแรงดันสูงและสูงพิเศษ

นอกจากนี้ ยังมีสายไฟฟ้าที่ใช้งานเฉพาะด้าน เช่น สายไฟฟ้าที่มีคุณสมบัติเพิ่มความปลอดภัยเมื่อเกิดเหตุเพลิงไหม้ หรือสายไฟฟ้าสำหรับวงจรควบคุม เป็นต้น ซึ่ง สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป ชนิดที่นิยม ได้แก่

1. สายไฟฟ้าแรงดันต่ำ (Low voltage cables)

1.1 สายไฟฟ้ามาตรฐาน มอก.11 (สาย Building Wire)

เป็นสายไฟฟ้าที่มีตัวนำเป็นทองแดง มีฉนวนเป็น PVC และบางชนิดอาจมีเปลือก PVC หุ้มชั้นนอก สายที่ใช้โดยทั่วไปมีพิกัดแรงดันไฟฟ้า 300/500V หรือ 450/750V และมีพิกัดอุณหภูมิ 70 องศาเซลเซียส สายไฟฟ้ามาตรฐาน มอก.11 มีด้วยกันหลายชนิด แต่ชนิดที่นิยม สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป ได้แก่

60227 IEC 01 (THW) เป็นสายไฟฟ้าตัวนำทองแดงหุ้มฉนวน PVC ชั้นเดียว มีพิกัดแรงดันไฟฟ้า 450/750V เป็นสายที่นิยมใช้งานโดยทั่วไป ใช้เดินร้อยท่อฝังผนังหรือบนฝ้าเพดานภายในอาคาร เดินร้อยท่อเกาะผนัง เดินในราง wire-way หรือเดินลอยในอากาศภายนอกอาคาร

60227 IEC 02 (THW-F) เป็นสายไฟฟ้าตัวนำทองแดงหุ้มฉนวน PVC ชั้นเดียว มีพิกัดแรงดันไฟฟ้า 450/750V ต่างจากสาย 60227 IEC 01 (THW) ตรงที่ตัวนำเป็นทองแดงเส้นฝอย จึงอ่อนตัวได้ดี ติดตั้งในพื้นที่แคบได้สะดวก นิยมใช้เดินในตู้ควบคุมไฟฟ้า สามารถใช้เดินร้อยท่อ หรือเดินในราง wire-way ได้

NYY และ NYY-G เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวนและเปลือก PVC พิกัดแรงดันไฟฟ้า 450/750V มีตัวนำตั้งแต่ 1 แกน ถึง 4 แกน โดยสาย NYY-G จะมีสายดินแกนสีเขียวแถบเหลืองเพิ่มมาอีก 1 แกน

สาย NYY และสาย NYY-G เป็นสายที่มีความแข็งแรงทนทาน เนื่องจากมีเปลือก PVC หุ้มหนากว่าสายชนิดอื่นๆ ทำให้สามารถใช้ติดตั้งร้อยท่อฝังดินและฝังดินโดยตรงได้ดี และยังสามารถใช้เดินลอยในอากาศ เดินร้อยท่อ วางบนรางเคเบิล และราง wire-wayได้อีกด้วย

60227 IEC 10 เป็นสายไฟฟ้าที่มีลักษณะโครงสร้างเหมือนสาย NYY ชนิดหลายแกน ทำให้ผู้ใช้งานมักสับสนกับสาย NYY ในแง่การติดตั้งใช้งาน ความแตกต่างระหว่างสายไฟสองชนิดนี้คือ สาย 60227 IEC 10 มีพิกัดแรงดันไฟฟ้า 300/500V มีฉนวนและเปลือกบางกว่าสาย NYY และมีขนาดตัวนำสูงสุด 35 ตร.มม. การใช้งานสามารถเดินลอยในอากาศ เดินร้อยท่อ เดินเกาะผนัง วางบนรางเคเบิลและราง wire-way แต่ไม่สามารถติดตั้งร้อยท่อฝังดินหรือฝังดินโดยตรงได้เหมือนสาย NYY

VCT และ VCT-G เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวนและเปลือก PVC มีพิกัดแรงดันไฟฟ้า 450/750V มีตัวนำตั้งแต่ 1 แกน ถึง 4 แกน โดยสาย VCT-G เป็นสายหลายแกนพร้อมแกนสายดินสีเขียวแถบเหลือง สาย VCT และ VCT-G มีจุดเด่นคือตัวนำเป็นทองแดงเส้นฝอยสายมีความนิ่มและอ่อนตัวได้ดี เหมาะกับงานติดตั้งในที่แคบ หรืองานที่สายมีการขยับเคลื่อนที่บ่อยหรือมีความสั่นสะเทือน สาย VCT และ VCT-G ใช้เดินร้อยท่อ เดินลอยในอากาศ เดินเกาะผนัง วางบนรางเคเบิลและราง wire-way รวมทั้งเดินร้อยท่อฝังดิน หรือฝังดินโดยตรงได้

60227 IEC 53 เป็นสายไฟฟ้าที่มีลักษณะโครงสร้างเหมือนสาย VCT ชนิดหลายแกน คือตัวนำทองแดงเส้นฝอย หุ้มฉนวนและเปลือก PVC แต่มีพิกัดแรงดันไฟฟ้า 300/500V และมีขนาดตัวนำสูงสุด 2.5 ตร.มม. เป็นสายไฟฟ้าที่เหมาะสำหรับใช้กับอุปกรณ์ไฟฟ้าชนิดหยิบยกเคลื่อนที่ได้ นอกจากนี้ยังใช้เดินลอยในอากาศ เดินร้อยท่อ เดินเกาะผนัง วางบนรางเคเบิลหรือราง wire-way แต่ไม่สามารถติดตั้งร้อยท่อฝังดิน และฝังดินโดยตรงได้เหมือนสาย VCT

VAF และ VAF-G เป็นสายไฟฟ้าแบนที่มีตัวนำทองแดง หุ้มฉนวนและเปลือก PVC มีพิกัดแรงดัน 300/500V สาย VAF มีตัวนำ 2 แกน และสาย VAF-G มีตัวนำ 2 แกนพร้อมกับสายดินอีกหนึ่งแกน ใช้เดินเกาะผนังด้วยเข็มขัดรัดสาย (ตีกิ๊ป) ห้ามเดินร้อยท่อและห้ามเดินฝังดิน

1.2 สายอะลูมิเนียม

THW-A หรือ WPC (Weather Proof Cable) เป็นสายไฟฟ้าตัวนำอะลูมิเนียมตีเกลียวหุ้มฉนวน PVC ชั้นเดียว ผลิตตามมาตรฐาน มอก.293-2541 มีพิกัดแรงดันไฟฟ้า 750V ใช้เดินลอยในอากาศภายนอกอาคาร ไม่สามารถใช้เดินภายในอาคารได้

1.3 สายไฟฟ้าฉนวน XLPE

เป็นสายไฟฟ้าที่ผลิตตามมาตรฐาน IEC 60502-1 หรือ มอก.2143-2546 พิกัดแรงดันไฟฟ้า 0.6/1 kV มีตัวนำเป็นทองแดงตีเกลียว หุ้มฉนวน XLPE (Cross-linked polyethylene) และหุ้มเปลือกนอก PVC ซึ่งฉนวน XLPE สามารถทนอุณหภูมิได้ 90 องศาเซลเซียส สายไฟฟ้าฉนวน XLPE จึงมีพิกัดกระแสไฟฟ้าสูงกว่าสายหุ้มฉนวน PVC ที่มีขนาดตัวนำเท่ากัน

นอกจากนี้ ฉนวน XLPE ยังมีความต้านทานไฟฟ้าสูงกว่า มีความแข็งแรงมากกว่า และป้องกันการซึมผ่านของน้ำได้ดีกว่าฉนวน PVC จึงเหมาะสำหรับใช้เป็นฉนวนของสายไฟฟ้ากำลัง

CV หรือ 0.6/1 kV XLPE/PVC เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวน XLPE และหุ้มเปลือกนอก PVC มีทั้งชนิดตัวนำแกนเดี่ยว และหลายแกน สามารถใช้ติดตั้ง เดินร้อยท่อ เดินเกาะผนัง วางบนรางเคเบิลและราง wire-way เดินร้อยท่อฝังดิน และฝังดินโดยตรงได้ แต่หากใช้เดินในอาคาร ต้องเดินในช่องเดินสายที่ปิดมิดชิด เช่น เดินร้อยท่อ หรือในราง wire-way ไม่สามารถใช้เดินเกาะผนังโดยตรงหรือวางบนรางเคเบิลภายในอาคารได้ หากต้องการเดินสายหุ้มฉนวน XLPE วางบนรางเคเบิลภายในอาคาร ต้องใช้สายชนิด CV-FD ที่ผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category C

CV-FD หรือ 0.6/1 kV XLPE/FRPVC เป็นสายไฟฟ้าตัวนำทองแดง หุ้มฉนวน XLPE ที่มีโครงสร้างเหมือนกันกับสาย CV ยกเว้นเปลือกนอกเป็น FRPVC ซึ่งเป็น PVC เกรดที่ติดไฟได้ยากกว่า PVC ปกติและไม่ลามไฟ มีทั้งชนิดตัวนำแกนเดี่ยว และหลายแกน สามารถใช้ติดตั้ง เดินร้อยท่อ วางบนรางเคเบิล ร้อยท่อฝังดิน และฝังดินโดยตรง สามารถใช้เดินบนรางเคเบิลภายในอาคารได้ เนื่องจากผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category C

1.4 สายควันน้อย ไร้ฮาโลเจน (Low Smoke Halogen Free cables: LSHF cables)

สายควันน้อย ไร้ฮาโลเจน ( Low smoke halogen free : LSHF ) เป็นสายไฟฟ้าที่ใช้ติดตั้งในอาคารหรือสถานที่เฉพาะ ที่ต้องการความปลอดภัยสูงกว่าปกติเมื่อเกิดเหตุเพลิงไหม้ เช่น อาคารใต้ผิวดิน อาคารเพื่อการสาธารณะต่าง ๆ อาคารผู้โดยสารสนามบิน

สถานีรถไฟฟ้า โรงมหรสพ โรงภาพยนต์ โรงแรม สถานบริการ ห้างสรรพสินค้า เป็นต้น มีพิกัดแรงดันไฟฟ้า 0.6/1 kV พิกัดอุณหภูมิ 90 องศาเซลเซียส มีทั้งแบบสายแกนเดี่ยวและสายหลายแกน

สายควันน้อย ไร้ฮาโลเจนผลิตโดยใช้วัสดุที่พัฒนาขึ้นมาโดยเฉพาะเพื่อให้มีคุณสมบัติพิเศษ 3 ประการในด้านความปลอดภัยเมื่อเกิดเหตุเพลิงไหม้ ได้แก่

ต้านเปลวเพลิง (Flame retardant): หน่วงเหนี่ยวการลุกลามไฟ ต้านทานเปลวไฟไม่ให้ลุกลามไปตามสายไฟฟ้า ทดสอบตามมาตรฐาน IEC 60332-1 และ IEC 60332-3
ควันน้อย (Low smoke): ปริมาณควันไฟที่เกิดจากการเผาไหม้สายไฟน้อย ทดสอบตามมาตรฐาน IEC 61034-2
ไม่ปล่อยก๊าซกรด (No acid gases emission): สายไฟฟ้าปราศจากสารประกอบของธาตุฮาโลเจน (Halogen free หรือ Zero halogen) จึงไม่ปล่อยก๊าซพิษที่เป็นกรดเมื่อถูกไฟไหม้ ทดสอบตามมาตรฐาน IEC 60754-1 และ IEC 60754-2

สายควันน้อย ไร้ฮาโลเจนสามารถผลิตให้มีโครงสร้างเหมือนกับสายแรงดันต่ำทั่วไป แต่จะไม่ใช้ PVC เป็นส่วนประกอบของสาย เนื่องจากธรรมชาติของ PVC จะปล่อยควันไฟหนาทึบปริมาณมาก และมีส่วนประกอบของสารฮาโลเจนที่ก่อให้เกิดก๊าซพิษที่มีฤทธิ์เป็นกรดเมื่อถูกไฟไหม้

· 0.6/1 kV LSHF-XLPE สายไฟฟ้าแกนเดี่ยว ตัวนำทองแดงตีเกลียว หุ้มฉนวนชั้นเดียว ไม่มีเปลือกนอก ฉนวนทำจากวัสดุครอสลิงกด์ชนิดพิเศษที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด สามารถใช้ติดตั้งร้อยท่อภายในอาคารได้เหมือนสาย 60227IEC01 (THW)

· 0.6/1 kV XLPE/LSHF สายไฟฟ้าตัวนำทองแดงตีเกลียว หุ้มฉนวนครอสลิงกด์และมีเปลือกนอกที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด มีทั้งชนิดแกนเดี่ยวและหลายแกน มีโครงสร้างสายเหมือนกับสาย CV สามารถใช้ติดตั้งร้อยท่อ และวางบนรางเคเบิลได้เหมือนสาย CV

1.5 สายทนไฟ (Fire Resistant Cables: FRC)

เป็นสายไฟฟ้าที่มีคุณสมบัติทนไฟ (Fire resistance) คือความสามารถในการรักษาความสมบูรณ์ของวงจรไฟฟ้า (Circuit integrity) ไว้ได้ในขณะที่เกิดเพลิงไหม้ สายทนไฟสามารถจ่ายกระแสไฟฟ้าได้อย่างต่อเนื่องแม้ในขณะที่สายถูกไฟไหม้ เนื่องจากโครงสร้างสายมีชั้นเทปไมก้าพันบนตัวนำทองแดงทำหน้าที่ป้องกันไฟ (Fire barrier) สายทนไฟใช้สำหรับวงจรไฟฟ้าช่วยชีวิตหรือวงจรฉุกเฉินต่างๆที่ต้องสามารถทำงานได้อย่างต่อเนื่องเมื่อเกิดเหตุที่ต้องอพยพหนีภัย เช่น ระบบแจ้งเหตุเพลิงไหม้และระบบสื่อสารฉุกเฉิน ระบบไฟฟ้าแสงสว่างฉุกเฉิน ระบบลิฟต์ดับเพลิง ระบบเครื่องสูบน้ำและระบบดับเพลิงอัตโนมัติ เป็นต้น สายทนไฟมีพิกัดแรงดันไฟฟ้า 0.6/1 kV พิกัดอุณหภูมิ 90 องศาเซลเซียส มีทั้งแบบสายแกนเดี่ยวและสายหลายแกน

นอกจากจะมีคุณสมบัติทนไฟแล้ว สายทนไฟยังมีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด เช่นเดียวกับสายควันน้อย ไร้ฮาโลเจนอีกด้วย สายทนไฟมีคุณสมบัติพิเศษดังนี้

ทนไฟ (Fire resistance) สายไฟสามารถจ่ายกระแสไฟฟ้าได้เป็นปกติเมื่อถูกไฟไหม้ ทดสอบตามมาตรฐาน BS 6387 หรือ IEC 60331
ต้านเปลวเพลิง (Flame retardant) หน่วงเหนี่ยวการลุกลามไฟ ต้านทานเปลวไฟไม่ให้ลุกลามไปตามสายไฟฟ้า ทดสอบตามมาตรฐาน IEC 60332-1 และ IEC 60332-3
ควันน้อย (Low smoke) ปริมาณควันไฟที่เกิดจากการเผาไหม้สายไฟน้อย ทดสอบตามมาตรฐาน IEC 61034-2
ไม่ปล่อยก๊าซกรด (No acid gases emission) สายไฟฟ้าปราศจากสารประกอบของธาตุฮาโลเจน (Halogen free หรือ Zero halogen) จึงไม่ปล่อยก๊าซพิษที่เป็นกรดเมื่อถูกไฟไหม้ ทดสอบตามมาตรฐาน IEC 60754-1 และ IEC 60754-2

· 0.6/1 kV MICA/LSHF-XLPE สายไฟฟ้าทนไฟแกนเดี่ยว ตัวนำทองแดงตีเกลียวและพันด้วยเทปกันไฟไมก้า หุ้มฉนวนชั้นเดียว ไม่มีเปลือกนอก ฉนวนทำจากวัสดุครอสลิงกด์ชนิดพิเศษที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด สามารถใช้ติดตั้งร้อยท่อภายในอาคารได้เหมือนสาย 60227IEC01 (THW)

· 0.6/1 kV MICA/XLPE/LSHF สายไฟฟ้าตัวนำทองแดงตีเกลียวและพันด้วยเทปกันไฟไมก้า หุ้มฉนวนครอสลิงกด์และมีเปลือกนอกที่มีคุณสมบัติต้านเปลวเพลิง ควันน้อย และไม่ปล่อยก๊าซกรด มีทั้งชนิดแกนเดี่ยวและหลายแกน มีโครงสร้างสายเหมือนกับสาย CV สามารถใช้ติดตั้งร้อยท่อ และวางบนรางเคเบิลได้เหมือนสาย CV

2. สายไฟฟ้าแรงดันปานกลาง (Medium voltage cables)

สายไฟฟ้าพิกัดแรงดันไฟฟ้าสูงกว่า 1 kV ขึ้นไปถึง 36 kV มีโครงสร้างสายหลายแบบขึ้นอยู่กับลักษณะการติดตั้งใช้งาน โดยทั่วไปเป็นสายหุ้มฉนวน XLPE โดยสายตัวนำอะลูมิเนียมใช้สำหรับการติดตั้งเดินลอยในอากาศ และสายตัวนำทองแดงใช้สำหรับการติดตั้งรูปแบบอื่นๆ เช่น ติดตั้งฝังดิน เดินร้อยท่อ วางบนรางเคเบิล เป็นต้น ซึ่งสายไฟฟ้าแรงดันปานกลางก็เป็น สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป เช่นกัน

SAC (Spaced Aerial Cable) เป็นสายไฟฟ้าอากาศตัวนำอะลูมิเนียม หุ้มฉนวนและเปลือก Cross-linked polyethylene (XLPE) ผลิตตามมาตรฐาน มอก.2341-2564 มีพิกัดแรงดันไฟฟ้า 25kV และ 35kV สาย SAC เป็นสายไฟฟ้าชนิดหุ้มฉนวนไม่เต็มพิกัด (Partial insulated cable) และไม่มีชิลด์โลหะที่ต่อลงดิน ดังนั้นสาย SAC จึงต้องติดตั้งเดินลอยในอากาศบนฉนวนลูกถ้วยหรือ Cable Spacer ไม่สามารถเดินร้อยท่อ วางบนรางเคเบิล หรือวางสัมผัสกับพื้นหรือสิ่งก่อสร้างต่างๆได้ และไม่สามารถสัมผัสกับสายเฟสข้างเคียงได้

· MXLP เป็นสายไฟฟ้าแรงดันปานกลางที่มีตัวนำทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะที่ทำจากเทปทองแดงหรือเส้นลวดทองแดง และมีเปลือกนอกเป็น PE หรือ PVC มีพิกัดแรงดันไฟฟ้า 1.8/3(3.6) kV, 3.6/6(7.2) kV, 6/10(12) kV, 8.7/15(17.5) kV, 12/20(24) kV และ 18/30(36) kV ผลิตตามมาตรฐาน IEC 60502 หรือ มอก.2143-2546 มีทั้งชนิดสายแกนเดี่ยวและสาย 3 แกน ใช้ติดตั้งร้อยท่อ วางบนรางเคเบิล ร้อยท่อฝังดิน หรือฝังดินโดยตรง โครงสร้างสายที่นิยมใช้ได้แก่

Cu/XLPE/CWS/PE 1-Core สายแกนเดี่ยว ตัวนำทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะชนิดลวดทองแดง หุ้มเปลือกนอก PE
Cu/XLPE/CTS/PE 3-Core สาย 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะชนิดเทปทองแดง หุ้มเปลือกนอก PE
Cu/XLPE/CWS/PVC 1-Core สายแกนเดี่ยว ตัวนำทองแดง หุ้มฉนวน XLPE มีมีสกรีนโลหะชนิดลวดทองแดง หุ้มเปลือกนอก PVC
Cu/XLPE/CTS/PVC 3-Core สาย 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีมีสกรีนโลหะชนิดเทปทองแดง หุ้มเปลือกนอก PVC

นอกจากนี้ยังสามารถผลิตโดยเพิ่มชั้นป้องกันพิเศษ เช่น เกราะอาร์เมอร์ หรือเปลือกตะกั่ว เพื่อให้เหมาะสมกับการใช้งานในสภาพแวดล้อมที่ต้องการการปกป้องสายมากเป็นพิเศษ เช่น การติดตั้งฝังดินโดยตรง การติดตั้งในโรงงานอุตสาหกรรม โรงกลั่น และปิโตรเคมี เป็นต้น

3. สายไฟฟ้าแรงดันสูงและแรงดันสูงพิเศษ (High and Extra-high voltage cables)

สายไฟฟ้าแรงดันสูงที่ใช้ติดตั้งใต้ดินในประเทศไทยเป็นสายไฟฟ้าพิกัดแรงดัน 69 kV และ 115 kV เป็นส่วนใหญ่ โดยมีใช้สายพิกัดแรงดันไฟฟ้า 230 kV หรือสูงกว่าในระบบสายส่งไฟฟ้าใต้ดินบางส่วนรวมถึงในโรงไฟฟ้า สายไฟฟ้าแรงดันสูงเหล่านี้ มีตัวนำเป็นทองแดง หุ้มฉนวน XLPE มีสกรีนโลหะ มีชั้นป้องกันน้ำ และหุ้มเปลือกนอกด้วย PE, PVC หรือ FRPVC

· 69 kV และ 115 kV HXLP สายไฟฟ้าใต้ดินแรงดันสูง 69 kV และ 115 kV ผลิตตามมาตรฐาน มอก.2202-2547 มีตัวนำเป็นทองแดงตีเกลียว หุ้มฉนวน XLPE มีชิลด์เป็นลวดทองแดง (Copper Wire Shield) มีชั้นป้องกันน้ำที่ทำจาก Laminated Aluminium Tape และ Water blocking tape เพื่อป้องกันการซึมผ่านของน้ำ มีเปลือกนอกเป็น PE (ชนิด Cu/XLPE/CWS/LAT/PE) ซึ่งเปลือกนอกจะทำเป็นสันโดยรอบ (Ribbed Oversheath) เพื่อช่วยลดแรงเสียดทานระหว่างลากสาย นอกจากนี้ยังมีสายชนิดที่ผ่านการทดสอบต้านเปลวเพลิงตามมาตรฐาน IEC 60332-3 category A ซึ่งมีเปลือกนอกเป็น FRPVC (ชนิด Cu/XLPE/CWS/LAT/FRPVC) สำหรับใช้ติดตั้งในพื้นที่ที่ต้องการความปลอดภัยมากกว่าปกติเมื่อเกิดเหตุเพลิงไหม้

· 230 kV EHXLP สายไฟฟ้าใต้ดินแรงดันสูง 230 kV ตัวนำทองแดงตีเกลียว หุ้มฉนวน XLPE มี Corrugated Aluminium Sheath ที่ทำหน้าที่เป็นชิลด์โลหะและยังช่วยในการป้องกันน้ำ ความชื้น และปกป้องสายจากแรงกระแทกกดทับจากภายนอกได้ด้วย มีเปลือกนอกเป็น PE (ชนิด Cu/XLPE/CAS/PE) หรือ PVC (ชนิด Cu/XLPE/CAS/PVC)

4. สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไปสำหรับวงจรควบคุม (Control Cable)

มีลักษณะเป็นสายหลายแกนที่มีตัวนำขนาดเล็ก โดยทั่วไปไม่เกิน 10 ตร.มม. แต่อาจมีจำนวนแกนมากถึง 30 แกนในสายเคเบิลเส้นเดียว โดยทั่วไปผลิตตามมาตรฐาน IEC 60502-1, JIS C-3401 หรือ มอก.838-2531 มีตัวนำเป็นทองแดง หุ้มฉนวนและเปลือก PVC พิกัดแรงดันไฟฟ้า 600V มีทั้งชนิดที่มีและไม่มีชิลด์

CVV เป็นสายไฟฟ้าสำหรับวงจรควบคุม มีตัวนำเป็นทองแดง หุ้มฉนวนและเปลือก PVC โดยทั่วไปตัวนำเป็นทองแดงตีเกลียว แต่สามารถผลิตตัวนำทองแดงเส้นฝอยกรณีที่ต้องการความอ่อนตัวของสายมากเป็นพิเศษได้

CVV-S เป็นสายไฟฟ้าสำหรับวงจรควบคุม มีตัวนำเป็นทองแดง หุ้มฉนวนและเปลือก PVC เหมือนกันกับสาย CVV แต่เพิ่มชิลด์เทปทองแดง (Copper tape shield) เพื่อป้องกันสัญญาณรบกวน สามารถผลิตเป็นตัวนำทองแดงเส้นฝอยกรณีที่ต้องการความอ่อนตัวของสายมากเป็นพิเศษได้

สุดท้ายแล้วนั้นจะเห็นได้ว่า สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไป มีหลากหลายชนิดแตกต่างกันไป เพราะฉะนั้นการเลือกใช้สายไฟฟ้า จึงต้องเลือกให้ถูกต้องเหมาะสมกับลักษณะการใช้งาน และรูปแบบวิธีการติดตั้งต้องถูกต้องสอดคล้องกับมาตรฐานการติดตั้งทางไฟฟ้าด้วย เพราะการเลือกใช้และติดตั้งสายไฟฟ้าให้ถูกต้องเหมาะสม เป็นสิ่งสำคัญที่ส่งผลต่อความปลอดภัยในชีวิตและทรัพย์สินของผู้คนที่ใช้งานหรือปฏิบัติงานกับระบบไฟฟ้านั้น

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

More Catalog

Price List

Extra high – high voltage Power cables

Medium voltage power cables

Low Voltage Power and Control Cables

Fire Resistant and Low Smoke Halogen Free cables

Telecommunication Cables

Building Wire and Bare Conductor

สอบถามข้อมูลเพิ่มเติม

Line official : @phelpsdodge_th
Tel. ‭02 680 5800‬
E-mail : marketing@pdcable.com , export@pdcable.com

www.pdcable.com

สายไฟฟ้ามีอายุการใช้งานยาวนานเท่าไร มีวันหมดอายุหรือไม่?

สายไฟฟ้าจะมีอายุการใช้งานยาวนานเพียงใดนั้น ขึ้นอยู่กับฉนวนของสายไฟฟ้าว่าสามารถคงคุณสมบัติความเป็นฉนวนไฟฟ้าได้นานเพียงใด เพราะหากฉนวนเสียสภาพการป้องกันทางไฟฟ้าไป ก็จะมีกระแสไฟฟ้ารั่วไหลหรือเกิดการเบรคดาวน์ของฉนวน

โดยทั่วไปแล้ว ฉนวนของสายไฟฟ้ามักจะทำจากพลาสติกโพลิเมอร์ ซึ่งมีความต้านทานทางไฟฟ้าสูง มีความยืดหยุ่นอ่อนตัวได้ดี และมีความทนทานใช้งานได้ยาวนานโดยไม่ต้องมีการบำรุงรักษาที่ยุ่งยาก แต่ฉนวนพลาสติกโพลิเมอร์ก็สามารถเสื่อมสภาพลงได้จากสาเหตุปัจจัยต่างๆมากมาย ซึ่งบางปัจจัยส่งผลให้ฉนวนเสื่อมสภาพลงอย่างช้าๆ แต่หลายๆปัจจัยก็ส่งผลให้ฉนวนเสื่อมสภาพลงอย่างรวดเร็ว ดังนั้นจึงเป็นการยากที่จะกำหนดอายุการใช้งานหรือวันหมดอายุของสายไฟฟ้าอย่างเจาะจงได้เพราะสายไฟฟ้าถูกใช้งานในสภาพแวดล้อมที่แตกต่างหลากหลายกันไป แต่โดยทั่วไปแล้ว สายไฟฟ้าฉนวน PVC จะมีอายุการใช้งานยาวนานได้ถึง 20 ปี ส่วนสายไฟฟ้าฉนวน XLPE มีอายุการใช้งานได้มากกว่า 30 ปี ภายใต้สภาวะแวดล้อมและเงื่อนไขการติดตั้งใช้งานตามปกติของสายไฟฟ้า

ปัจจัยสำคัญที่ส่งผลให้อายุการใช้งานของสายไฟฟ้าสั้นลงได้แก่ ความร้อน ความชื้น แสงแดดหรือรังสี UV แรงดันไฟฟ้าเกิน แรงกระทำจากภายนอก (การบิดตัว/หักงอ/กระแทก/กดทับ) และการสัมผัสกับสารกัดกร่อนต่างๆ ซึ่งปัจจัยเหล่านี้ สามารถทำให้ฉนวนสายไฟฟ้าเสื่อสภาพหรือชำรุดและทำให้อายุการใช้งานของสายไฟฟ้าสั้นลงกว่าปกติได้อย่างมาก และในทางกลับกัน การติดตั้งสายไฟฟ้าโดยมีการป้องกันสายจากปัจจัยต่างๆเหล่านี้ ก็สามารถยืดอายุการใช้งานสายไฟฟ้าให้ยืนยาวออกไปได้อย่างมากเช่นกัน ยกตัวอย่างเช่น สายไฟฟ้าที่จ่ายกระแสเกินพิกัด (Overload) จะมีความร้อนเกิดขึ้นในสายสูงเกินกว่าพิกัดอุณหภูมิสูงสุด ส่งผลให้ฉนวนเกิดการกรอบแตกได้อย่างรวดเร็ว หรือสายไฟฟ้าที่ติดตั้งร้อยท่อฝังผนังในอาคาร ที่ไม่ถูกแสงแดด ความร้อน และความชื้น หากไม่ใช้งานเกินพิกัดกระแส สามารถมีอายุการใช้งานยาวนานได้มากกว่า 30 ปี เป็นต้น

นอกจากนี้ สายไฟฟ้าที่มีเปลือกหุ้มหลายชั้น หรือมีการเสริมชั้นป้องกันต่างๆ เช่น เกราะอาร์เมอร์ หรือเปลือกตะกั่ว ก็ยิ่งเป็นการเพิ่มการป้องกันสายไฟฟ้าจากปัจจัยภายนอกเหล่านี้ และสามารถยืดอายุสายให้ยาวนานขึ้นได้

จะเห็นได้ว่า เราสามารถยืดอายุการใช้งานสายไฟฟ้าให้ยาวนานได้ตั้งแต่ขั้นตอนการออกแบบระบบไฟฟ้า โดยให้ความสำคัญกับการเลือกชนิดและขนาดสายไฟฟ้าที่เหมาะสม และเลือกใช้วิธีการติดตั้งที่ช่วยป้องกันสายจากสภาพแวดล้อมที่อาจทำให้สายไฟฟ้าเสื่อมสภาพก่อนเวลาอันควร นอกจากนี้ ควรเลือกซื้อสายไฟฟ้าที่ผลิตจากวัตถุดิบคุณภาพสูง ผ่านการทดสอบตามมาตรฐาน เพื่อให้สามารถใช้งานสายไฟฟ้าได้อย่างมั่นใจ ปลอดภัยตลอดอายุการใช้งาน…เพราะการเลือกสายไฟ ก็เหมือนกับการลงทุนระยะยาวนั่นเอง

ค้นหาตัวแทนจำหน่ายสายไฟฟ้าเฟ้ลปส์ ดอด์จ ทั่วประเทศ คลิก

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่

Line OA: @phelpsdodge_th

สอบถามข้อมูลเพิ่มเติม

Tel. ‭02 680 5800‬

www.pdcable.com

www.facebook.com/PhelpsDodgeThailand

E-mail : marketing@pdcable.com , export@pdcable.com

เฟ้ลปส์ ดอด์จ สายไฟมาตรฐานอาคารเขียว (Green Building)

สายไฟเฟ้ลปส์ ดอด์จ มาตรฐานความปลอดภัย ระดับโลก ตอบโจทย์อาคารเขียว (Green Building) อาคารยุคใหม่ที่มุ่งเน้นความยั่งยืนในการรักษาสิ่งแวดล้อม และใช้ทรัพยากรอย่างมีประสิทธิภาพ

หลักเกณฑ์หนึ่งที่ใช้ประเมินการออกแบบและก่อสร้างอาคารเขียวคือการเลือกใช้วัสดุที่เป็นมิตรต่อสิ่งแวดล้อม ปราศจากสารอันตราย ตัวอย่างเช่น อาคารเขียวตามเกณฑ์การประเมิน LEED มีข้อกำหนดสายไฟฟ้าที่ใช้ภายในอาคารต้องมีปริมาณสารตะกั่วไม่เกิน 300 PPM ดังนั้น สายไฟฟ้าของเฟ้ลปส์ ดอด์จ ที่ปราศจากสารตะกั่วจึงผ่านหลักเกณฑ์ประเมินหัวข้อนี้ และสามารถใช้ติดตั้งภายในอาคารเขียวได้เป็นอย่างดี

สายไฟเฟ้ลปส์ ดอด์จ ที่ผลิตโดยใช้วัตถุดิบปราศจากสารตะกั่ว สารปรอท และสารอันตรายต้องห้ามตามข้อกำหนด RoHS ของสหภาพยุโรป เหมาะสำหรับใช้ติดตั้งภายในอาคารเขียว (Green Building) ได้แก่

1. สายไฟฟ้ามาตรฐาน มอก. 11 เช่น 60227 IEC 01 (THW), NYY, VCT, 60227 IEC 10, VSF, THW-F

2. สายทนไฟและสายควันน้อย ไร้ฮาโลเจน (FRC & LSHF cable)

3. สายไฟสำหรับระบบโซลาร์เซลล์ PdsolarTec (PV Cable)

สายไฟฟ้าโดยทั่วไปมักจะมีฉนวนหรือเปลือกที่ทำจากวัสดุ พอลิไวนิลคลอไรด์ (Polyvinyl Chloride) หรือที่เรียกกันว่า พีวีซี คอมปาวด์ (PVC compound) ซึ่งในการผลิต พีวีซี คอมปาวด์โดยทั่วไปจะมีการเติมสารเพื่อช่วยให้ฉนวนคงตัวที่อุณหภูมิสูง (heat stabilizer) และสารเหล่านี้มักจะมีตะกั่วเป็นส่วนประกอบอยู่ด้วย ดังนั้น สายไฟฟ้าที่มีฉนวนหรือเปลือกทำจากวัสดุพีวีซีที่ใช้กันโดยทั่วไปจึงมักจะมีสารตะกั่วเจือปนอยู่ ซึ่งเมื่อสายไฟฟ้าหมดอายุการใช้งาน และถูกนำไปแปรสภาพเพื่อรีไซเคิล หรือทำลาย สารตะกั่วที่อยู่ในฉนวนสายไฟก็อาจรั่วไหล ปนเปื้อนสู่สิ่งแวดล้อม และย้อนกลับมาเป็นอันตรายต่อสุขภาพของเราได้

สายไฟฟ้า มอก.11 ของเฟ้ลปส์ ดอด์จ ใช้ฉนวนและเปลือกที่ทำจาก พีวีซี คอมปาวด์ เกรดปลอดสารตะกั่ว (Lead-free) อีกทั้งวัสดุที่เป็นส่วนประกอบอื่นๆของสายไฟฟ้า ก็เลือกใช้วัสดุที่ปราศจากสารตะกั่วเช่นกัน เพื่อให้สายไฟฟ้าที่ใช้ติดตั้งในอาคารและอยู่ใกล้ตัวเรามากที่สุดมีความปลอดภัยและเป็นมิตรต่อสิ่งแวดล้อม

สั่งซื้อสายไฟปลอดสารตะกั่วได้ที่ร้านค้าตัวแทนจำหน่ายสายไฟเฟ้ลปส์ ดอด์จ ทั่วประเทศไทย คลิก

ข้อมูลเพิ่มเติมสายไฟฟ้าปลอดภัยห่างไกลสารตะกั่ว

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่
Line OA: @phelpsdodge_th

สอบถามข้อมูลเพิ่มเติม
Tel. ‭02 680 5800‬
www.pdcable.com

E-mail : marketing@pdcable.com

export@pdcable.com

เฟ้ลปส์ ดอด์จ สายไฟคู่ช่างไฟมืออาชีพ

สำหรับงานระบบไฟฟ้าภายในอาคาร และที่อยู่อาศัยทั่วไป

เฟ้ลปส์ ดอด์จ สายไฟคู่ช่างไฟมืออาชีพ สำหรับงานระบบไฟฟ้าภายในอาคาร และที่อยู่อาศัยทั่วไป อาชีพช่างไฟเป็นอาชีพที่ต้องมีความรู้ ความชำนาญในการวางแผนเดินสายไฟในลักษณะต่างๆ อย่างรอบคอบ และ ระมัดระวังเพื่อไม่ให้เกิดอันตรายต่อตนเอง และ ผู้อื่น

การเลือกชนิดสายไฟฟ้าให้เหมาะสมกับงานลักษณะต่างๆ และ ติดตั้งได้อย่างตรงตามมาตรฐานกำหนด เป็นสิ่งที่ช่างไฟต้องคำนึงถึงและพิจารณาอย่างรอบคอบก่อนลงมือทำงานทุกครั้ง สายไฟเฟ้ลปส์ ดอด์จ จึงเป็นแบรนด์สายไฟฟ้า ที่ช่างไฟมืออาชีพส่วนใหญ่เลือกใช้ เนื่องด้วยมั่นใจในการผลิตว่าเป็นสายไฟที่มีความปลอดภัยสูง

ด้วยมาตรฐานคุณภาพการผลิตสายไฟฟ้าของเฟ้ลปส์ ดอด์จ การคัดเลือกวัตถุดิบสายไฟเกรดที่ดีที่สุด ทำให้สายไฟฟ้าเฟ้ลปส์ ดอด์จ ได้รับการยอมรับในงานติดตั้งไปทั่วโลก และเป็นสายไฟมีความปลอดภัยสูงสุด

ตัวนำทองแดงสายไฟเฟ้ลปส์ ดอด์จ คัดเกรดบริสุทธิ์ 99.99% นำกระแสไฟฟ้าได้อย่างเสถียร เต็มประสิทธิภาพ

ฉนวนและเปลือกสายไฟ PVC คุณภาพสูง ทำให้สายไฟเฟ้ลปส์ ดอด์จ สามารถทนความร้อนได้ดีเยี่ยม แข็งแรง สายไฟไม่กรอบแตกง่าย อายุการใช้งานสายไฟยาวนานหลายสิบปี ลดโอกาสการเกิดกระแสไฟฟ้าลัดวงจร

นอกจากนี้ คุณสมบัติของสายไฟกลุ่ม มอก. 11 ของเฟ้ลปส์ ดอด์จทุกชนิด เป็นสายไฟปลอดสารตะกั่ว สารปรอท และโลหะหนักตามข้อกำหนดสหภาพยุโรป (RoHS) ตอบโจทย์สำหรับใช้ติดตั้งในอาคารเขียว (Green Building) ซึ่งเป็นอาคารที่คำนึงถึงการเลือกใช้วัสดุปลอดสารพิษและเป็นมิตรต่อสิ่งแวดล้อมอย่างยั่งยืน

ทั้งนี้ เฟ้ลปส์ ดอด์จ ขอยกตัวอย่างชนิดสายไฟฟ้า หลักๆ ที่เป็นสายไฟสำหรับใช้ติดตั้งภายในอาคารและที่อยู่อาศัยทั่วไป ที่ช่างไฟมืออาชีพเลือกใช้ในการติดตั้ง ดังนี้

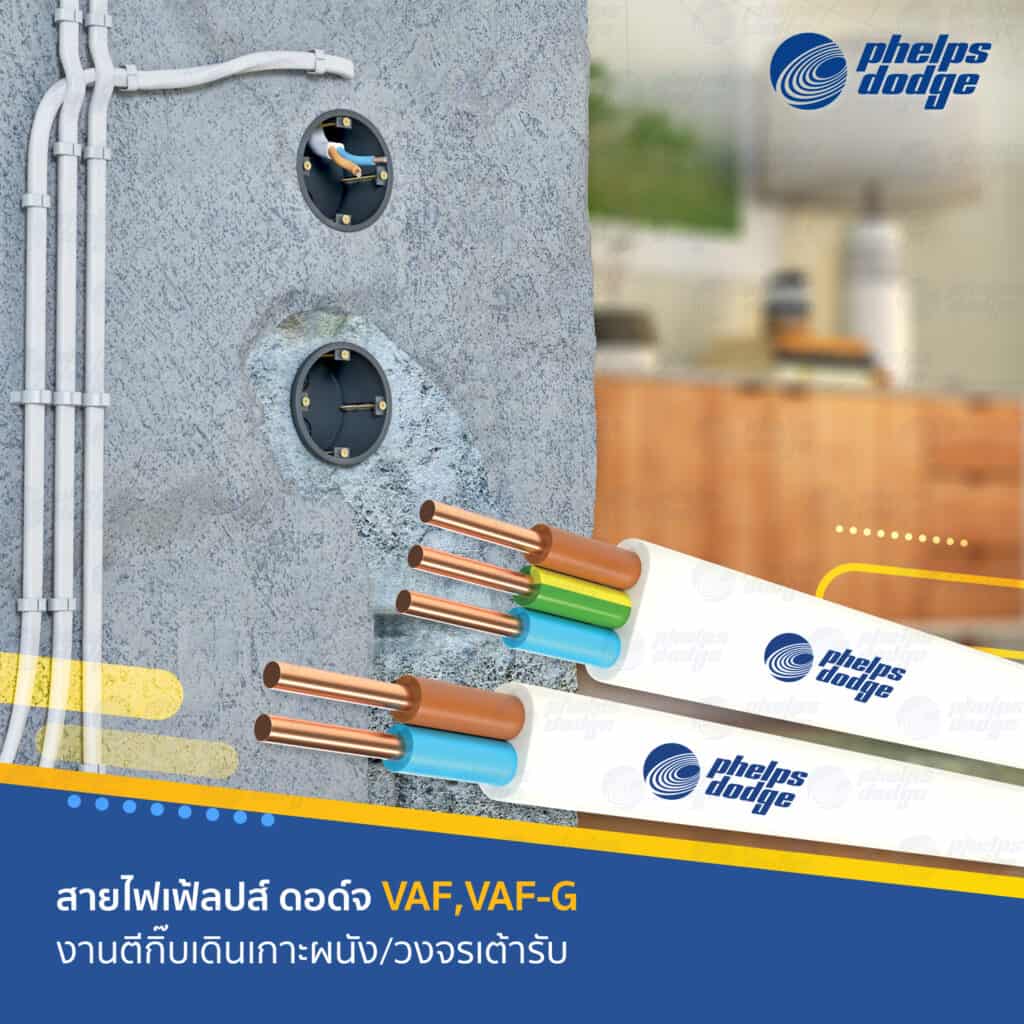

สายไฟ VAF, VAF-G : สำหรับงานตีกิ๊บ เกาะผนัง วงจรไฟฟ้าแสงสว่าง วงจรเต้ารับและวงจรอื่นๆในอาคาร โดยสายไฟฟ้า VAF,VAF-G ของเฟ้ลปส์ ดอด์จ จะมีความยืดหยุ่นสูง สายไฟชนิด VAF ของเฟ้ลปส์ ดอด์จ จึงสามารถดัดโค้งงอได้ง่าย ติดตั้งได้สะดวก

สายไฟ 60227 IEC 01 : สำหรับงานติดตั้งร้อยท่อ เดินในรางไวร์เวย์ หรือเดินลอยในอากาศ รวมถึงใช้เป็นสายดิน สายไฟ 60227 IEC 01 (THW) ของเฟ้ลปส์ ดอด์จ ฉนวน PVC เกรดพรีเมี่ยม มีความลื่น มันเงา สายไฟชนิดนี้จึงสามารถติดตั้งร้อยท่อได้ง่าย

ายไฟ PdsolarTec (PV Cable) : สำหรับงานระบบโซลาร์เซลล์โดยเฉพาะ สายไฟ PdsolarTec ของเฟ้ลปส์ ดอด์จ เหมาะสำหรับงานระบบโซลาร์เซลล์โดยเฉพาะ ทั้งการติดตั้งบนหลังคา บนพื้นดิน และ โซลาร์ฟาร์มลอยน้ำ หรือ Floating Solar Farm สามารถทนแดด ทนความร้อนได้ดีเยี่ยม สายไฟ PdsolarTec (PV Cable) ของเฟ้ลปส์ ดอด์จ ผ่านการทดสอบต้านเปลวเพลิง ของ กฟภ. และ วสท.

สายไฟ 60227 IEC 53 : สายไฟสำหรับการต่อปลั๊กพ่วง หรือ อุปกรณ์ไฟฟ้าขนาดเล็ก สายไฟชนิดนี้ตัวนำทองแดงเส้นฝอย ฉนวนและเปลือกสายไฟ PVC ความยืดหยุ่นสูง อ่อนตัวได้ดี ติดตั้งง่าย

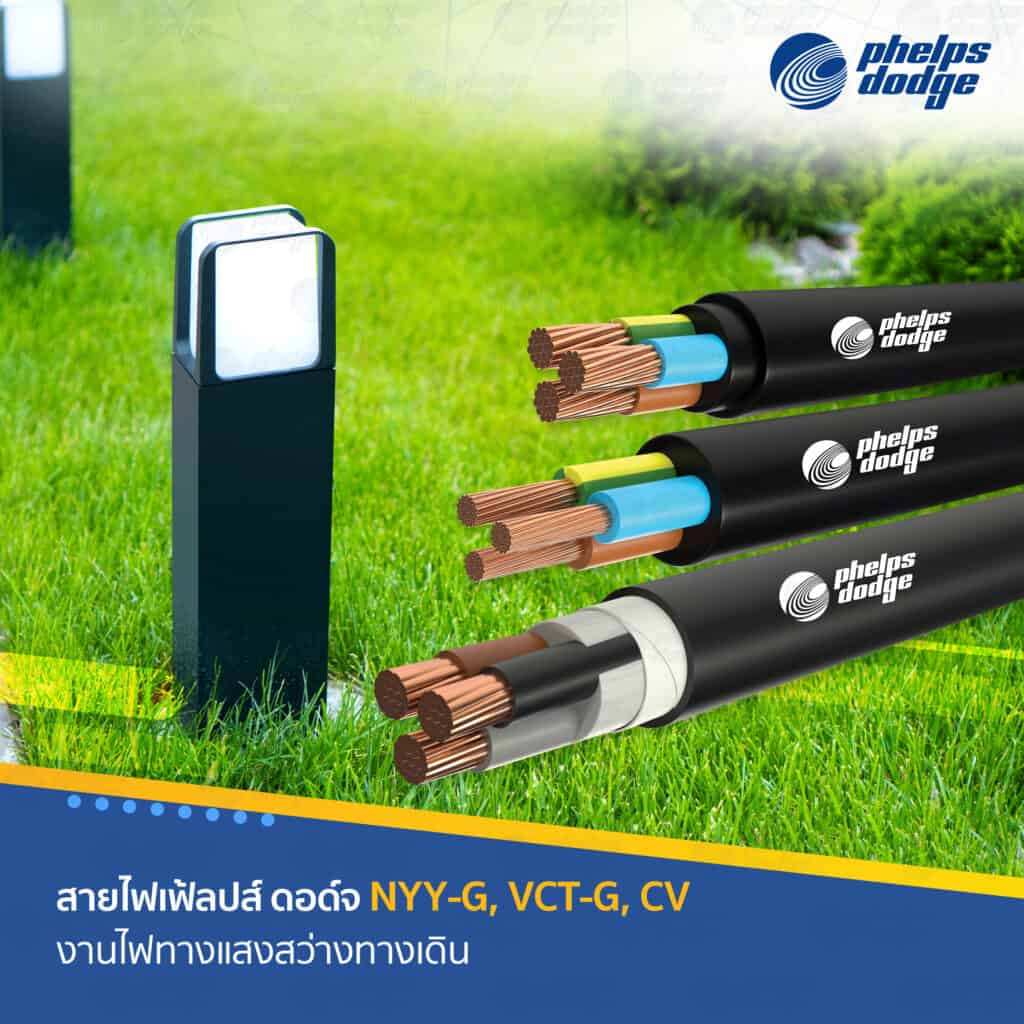

สายไฟ NYY-G , VCT-G ,CV: สำหรับใช้งานทั่วไป สายไฟทั้ง 3 ชนิด สามารถใช้ติดตั้งร้อยท่อ วางบนรางเคเบิล ร้อยท่อฝังดิน และฝังดินโดยตรงได้ ด้วยโครงสร้างสายไฟที่มีฉนวนและเปลือก แข็งแรงและทนทาน จึงเหมาะสำหรับงานร้อยท่อฝังดิน หรือ ฝังดินโดยตรง เช่นงานไฟสนาม ไฟรั้ว ภายนอกอาคาร

เทปพันสายไฟ : อุปกรณ์ที่ช่างไฟต้องมีติดตัวสำหรับงานจุดต่อสายไฟ หรือ งานซ่อมสายไฟฟ้าต่างๆ คือ เทปพันสายไฟ พีดี ของเฟ้ลปส์ ดอด์จ ที่มีคุณสมบัติติดแน่น ไม่เยิ้ม ไม่ลามไฟ เพิ่มความปลอดภัยจุดต่อสายไฟฟ้า ทนแรงดันไฟฟ้าได้สูงถึง 1000 โวลต์ ใช้พันเพื่อเป็นฉนวนสายไฟบริเวณจุดต่อของสายไฟฟ้า ป้องกันไฟฟ้าลัดวงจร และอันตรายจากกระแสไฟฟ้ารั่วไหล เป็นตัวช่วยที่ทำให้ช่างไฟมืออาชีพมั่นใจในความปลอดภัยในงานเชื่อมต่อสายไฟฟ้า

นอกจากนี้ยังมีสายไฟอีกหลายชนิดที่ใช้ติดตั้งกับงานระบบไฟฟ้าต่างๆอีกมากมายนอกเหนือจากระบบไฟฟ้าภายในอาคาร และ ที่อยู่อาศัยทั่วไป รวมไปถึงอุปกรณ์ไฟฟ้าต่างๆ การเลือกติดตั้งสายไฟจึงต้องคำนึงถึงความปลอดภัยมาเป็นอันดับหนึ่ง จำเป็นต้องเลือกสายไฟฟ้าที่ผลิตด้วยคุณภาพสูงสุด และติดตั้งถูกต้องตรงตามมาตรฐานกำหนด เพื่อความปลอดภัยต่อตัวผู้ติดตั้ง และ ผู้ใช้งาน

ข้อมูลเพิ่มเติมสายไฟฟ้าปลอดภัยห่างไกลสารตะกั่ว

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

ค้นหาตัวแทนจำหน่ายสายไฟฟ้าเฟ้ลปส์ ดอด์จ ทั่วประเทศ คลิก

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่
Line OA: @phelpsdodge_th

สอบถามข้อมูลเพิ่มเติม
Tel. ‭02 680 5800‬
www.pdcable.com

E-mail : marketing@pdcable.com

export@pdcable.com

เฟ้ลปส์ ดอด์จ สายไฟบ้านที่ดีที่สุด

สาย VAF, VAF-G แข็งแรง ติดตั้งง่าย ปลอดภัยสูงสุด

เฟ้ลปส์ ดอด์จ สายไฟบ้านที่ดีที่สุด สาย VAF, VAF-G แข็งแรง ติดตั้งง่าย ปลอดภัยสูงสุด

การติดตั้งเดินเกาะผนังภายในบ้าน,อาคาร,ที่อยู่อาศัยทั่วไป

มั่นใจ ปลอดภัย ไม่มีสารตะกั่วเจือปน (Lead-free) ปราศจากสารตะกั่ว ปรอท และสารอันตรายตามข้อกำหนด RoHS ของยุโรป

ฉนวนและเปลือกสายไฟ VAF,VAF-G วัสดุ PVC เกรดคุณภาพสูง สายไฟ VAF,VAF-G จึงยืดหยุ่นและอ่อนตัวได้ดี

โครงสร้างสายไฟฟ้าเฟ้ลปส์ ดอด์จ VAF,VAF-G มีดังนี้

ตัวนำสายไฟ : ทองแดงคัดเกรดบริสุทธิ์ 99.99%
ขนาดตัวนำสายไฟ : 2 แกน , 2 แกน+สายดิน 1-16 ตร.มม.
พิกัดแรงดันสายไฟ : 300/500V
ฉนวนสายไฟ : PVC อุณหภูมิตัวนำสูงสุด 70°C
มาตรฐานสายไฟ : มอก.11 เล่ม 101-2559

ข้อมูลเพิ่มเติมสายไฟฟ้าปลอดภัยห่างไกลสารตะกั่ว

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

Datasheet Download สายไฟเฟ้ลปส์ ดอด์จ VAF,VAF-G คลิก

ค้นหาตัวแทนจำหน่ายสายไฟฟ้าเฟ้ลปส์ ดอด์จ ทั่วประเทศ คลิก

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่
Line OA: @phelpsdodge_th

สอบถามข้อมูลเพิ่มเติม
Tel. ‭02 680 5800‬
www.pdcable.com

E-mail : marketing@pdcable.com

export@pdcable.com

สายไฟเฟ้ลปส์ ดอด์จ สายไฟเพื่ออนาคต

เพื่อพรุ่งนี้ที่ดีกว่า MakeTheFutureNow

สายไฟ เฟ้ลปส์ ดอด์จ เป็นแบรนด์สายไฟอันดับหนึ่งที่ได้รับการยอมรับ จากวิศวกรผู้ออกแบบ ผู้รับเหมา และช่างไฟมืออาชีพ ด้วยการผลิตสายไฟที่มีคุณภาพสูง เป็นที่ไว้วางใจ เชื่อมั่นในคุณภาพ เพื่อใช้ในการติดตั้งสำหรับงานระบบไฟฟ้าในปัจจุบันและรองรับการใช้งานในอนาคต

✓ สายไฟเฟ้ลปส์ ดอด์จ ผลิตด้วยมาตรฐานความปลอดภัยระดับโลก วัตถุดิบสายไฟคัดเกรดคุณภาพสูงสุด คุณภาพสายไฟเฟ้ลปส์ ดอด์จ ตัวนำไฟฟ้า ผลิตด้วยทองแดงคัดเกรดบริสุทธิ์ 99.99% สายไฟเฟ้ลปส์ ดอด์จจึงนำกระแสไฟฟ้าได้ดีเยี่ยม วัสดุ compound ที่นำมาผลิตเป็นฉนวนและเปลือกของสายไฟเลือกใช้ด้วยเกรดพรีเมียม ปลอดสารตะกั่ว สารปรอท และโลหะหนัก สายไฟเฟ้ลปส์ ดอด์จจึงเป็นสายไฟที่ปลอดภัยสูงทนต่ออุณหภูมิความร้อนได้ดี่เยี่ยม

✓ สายไฟเฟ้ลปส์ ดอด์จ รองรับ Smart Living ส่งกระแสไฟฟ้าได้อย่างเสถียรและปลอดภัยสูงสุด สายไฟเฟ้ลปส์ ดอด์จ สามารถใช้ในการติดตั้งเพื่อส่งต่อกระแสไฟฟ้ารองรับสิ่งอำนวยความสะดวกในปัจจุบันได้

– สายไฟเฟ้ลปส์ ดอด์จ รองรับการคมนาคมความเร็วสูง: สายไฟเฟ้ลปส์ ดอด์จ ได้ถูกติดตั้งสำหรับระบบไฟฟ้า , ระบบไฟฟ้าช่วยชีวิต ภายในสถานีรถไฟฟ้า และ รถไฟฟ้าใต้ดิน

– สายไฟเฟ้ลปส์ ดอด์จ รองรับ Smart Home : สายไฟเฟ้ลปส์ ดอด์จ สามารถรองรับการจ่ายไฟให้กับระบบไฟฟ้า Smart Home และ อุปกรณ์ไฟฟ้าสำหรับอำนวยความสะดวกได้อย่างเสถียรและปลอดภัย เช่น ระบบเปิด-ปิดไฟ อัตโนมัติ,ระบบ Smart Alarm เครื่องตรวจจับควันอัจฉริยะ, ระบบ EV Charger สำหรับรถยนต์ไฟฟ้า , Smart TV , Smart Refrigerator ตู้เย็นอัจฉริยะ, เครื่องกรองอากาศและเซ็นเซอร์ตรวจจับ PM2.5 อัจฉริยะ , เครื่องล้างจาน,เครื่องอบผ้า,เก้าอี้นวดไฟฟ้า เป็นต้น

✓ สายไฟเฟ้ลปส์ ดอด์จ เชื่อมต่อพลังงานทดแทนได้อย่างมีประสิทธิภาพ สายไฟเพื่อพลังงานไฟฟ้าแห่งอนาคต สายไฟเฟ้ลปส์ ดอด์จ PdsolarTec (PV Cable) สายไฟสำหรับระบบโซลาร์เซลล์โดยเฉพาะ รองรับการติดตั้งการผลิตกระแสไฟฟ้าด้วยพลังงานแสงอาทิตย์ หรือ พลังงานทดแทน ด้วยคุณสมบัติสายไฟที่แข็งแรง ทนทานต่อสภาพอากาศได้ดีเยี่ยม สายไฟ PdsolarTec (PV Cable) ของเฟ้ลปส์ ดอด์จ จึงมีอายุการใช้งานยาวนาน เหมาะสำหรับระบบโซลาร์เซลล์ติดตั้งบนหลังคา บนพื้นดิน และ Floating Solar Farm

นอกจากนี้ สายไฟฟ้ามอก.11 ของเฟ้ลปส์ ดอด์จ ยังเลือกใช้วัตถุดิบสำหรับฉนวนและเปลือกของสายไฟเกรดพรีเมียมปลอดสารตะกั่ว สารปรอท และโลหะหนักตามข้อกำหนดสหภาพยุโรป (RoHS) ตอบโจทย์สำหรับใช้ติดตั้งในอาคารเขียว (Green Building) ซึ่งเป็นอาคารที่คำนึงถึงการเลือกใช้วัสดุปลอดสารพิษและเป็นมิตรต่อสิ่งแวดล้อมอย่างยั่งยืนอีกด้วย จึงเป็นที่ยืนยันและตอกย้ำได้ว่า แบรนด์สายไฟฟ้าเฟ้ลปส์ ดอด์จ คือแบรนด์สายไฟที่ทุกคนให้ความไว้วางใจในการติดตั้งใช้งาน มั่นใจได้ว่าปลอดภัยสูงสุด

ข้อมูลเพิ่มเติมสายไฟฟ้าปลอดภัยห่างไกลสารตะกั่ว

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่

Line OA: @phelpsdodge_th

สอบถามข้อมูลเพิ่มเติม

Tel. ‭02 680 5800‬

marketing@pdcable.com

Export@pdcable.com

เฟ้ลปส์ ดอด์จ สายไฟฟ้า

PD-VTF

สายไฟคุณภาพสูงสำหรับเครื่องกระจายเสียง

เฟ้ลปส์ ดอด์จ สายไฟฟ้า PD-VTF สายไฟคุณภาพสูงสำหรับเครื่องกระจายเสียง ติดตั้งง่าย ปลอดภัย และมีความเสถียร นิยมใช้ติดตั้งกับอุปกรณ์เครื่องกระจายเสียง หรือ ลำโพง ทุกชนิด

มั่นใจ ปลอดภัย ไม่มีสารตะกั่วเจือปน (Lead-free) ปราศจากสารอันตรายตามข้อกำหนด RoHS ของสหภาพยุโรป

โครงสร้างสายไฟฟ้าเฟ้ลปส์ ดอด์จ PD-VTF มีดังนี้

1. ตัวนำทองแดงเส้นฝอย คัดเกรดบริสุทธิ์สูงสุด 99.99% นำกระแสไฟฟ้าได้ดีเยี่ยม คุณภาพของสายไฟฟ้าช่วยให้การกระจายเสียงมีความเสถียร

2. ขนาดตัวนำ : 2 แกน 2×1.5 ตร.มม. และ 2×2.5 ตร.มม.

3. พิกัดแรงดัน 450/750V

4. ฉนวน : PVC อุณหภูมิตัวนำสูงสุด 70 องศาเซลเซียส

5. มาตรฐาน มอก. 11 เล่ม 3 -2553

ข้อมูลเพิ่มเติมสายไฟฟ้าปลอดภัยห่างไกลสารตะกั่ว

สายไฟฟ้าสำหรับอาคารและที่อยู่อาศัยทั่วไป

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่

Line OA: @phelpsdodge_th

สอบถามข้อมูลเพิ่มเติม

Tel. ‭02 680 5800‬

marketing@pdcable.com

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

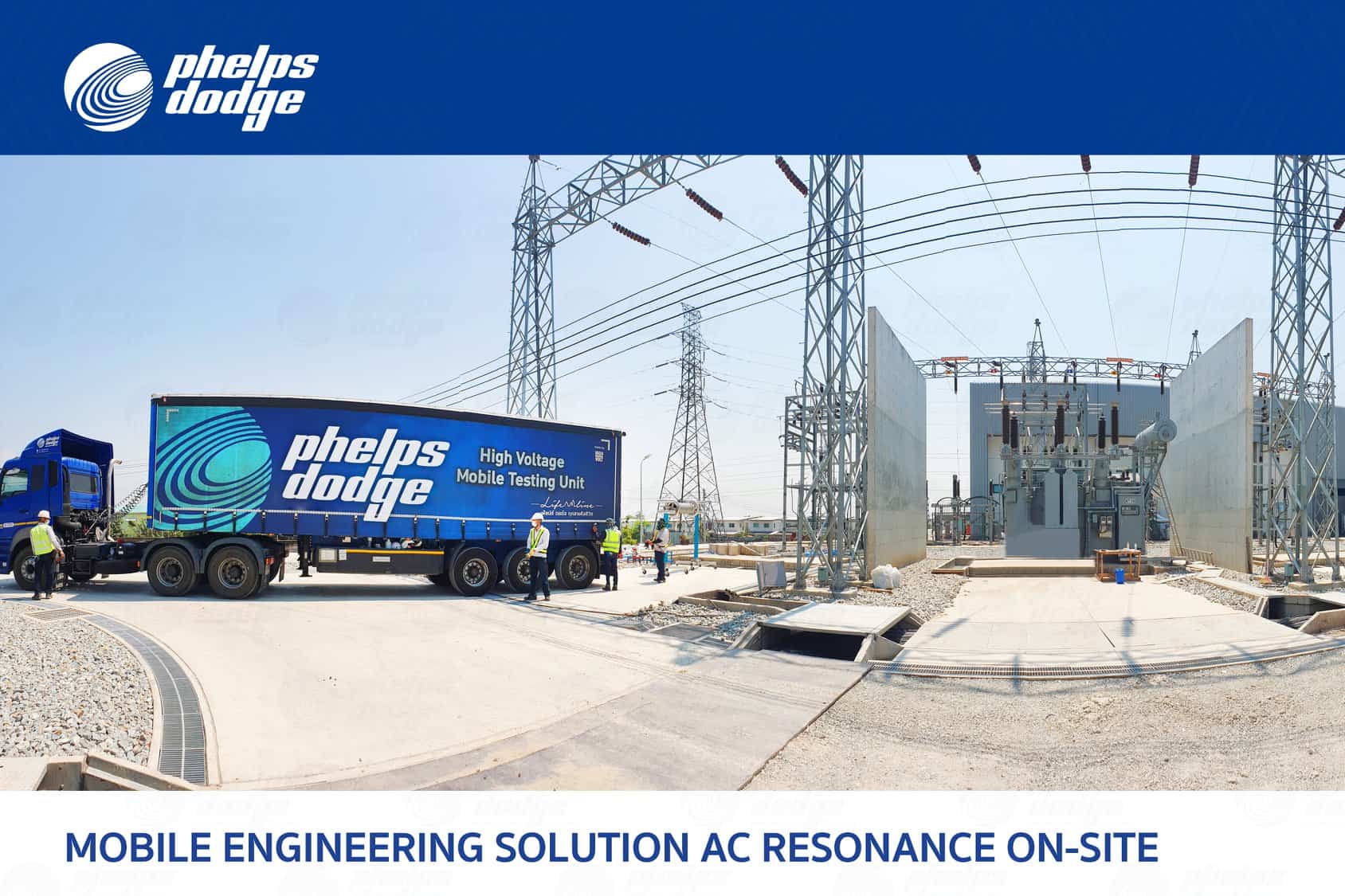

เฟ้ลปส์ ดอด์จ เปิดตัว ที่สุดแห่งเทคโนโลยีทดสอบสายไฟเพื่ออนาคต แรงดันปานกลาง

Phelps Dodge VLF-TD Test

ในระบบไฟฟ้ากำลัง สายไฟฟ้าเป็นส่วนประกอบที่สำคัญในการส่งจ่ายพลังงาน สำหรับสายไฟฟ้าแรงดันระดับปานกลาง (3kV-36kV) ทั้งนี้สายไฟฟ้าแรงดันปานกลาง มีความจำเป็นอย่างยิ่งต่อระบบ Distribution System และเป็นสายไฟหลักเพื่อส่งจ่ายพลังงานไฟฟ้าไปสู่อุตสาหกรรมต่างๆ เช่น อุตสาหกรรมปิโตรเคมี , รถไฟฟ้าใต้ดินและลอยฟ้า,โรงงาน, ห้างสรรพสินค้า และที่อยู่อาศัยประเภทคอนโดมิเนียม เป็นต้น

เพื่อให้มั่นใจได้ว่าระบบไฟฟ้าสำหรับสายไฟฟ้าแรงดันปานกลางได้ติดตั้งอย่างถูกต้อง และไม่มีความผิดปกติเกิดขึ้น เพื่อเปิดระบบในการใช้งานจริง จึงต้องมีการทดสอบที่เรียกว่า After Installation Test หรือ Acceptance Test สำหรับสายไฟฟ้าแรงดันปานกลางเพื่อตรวจสอบความผิดปกติที่อาจเกิดขึ้น

เฟ้ลปส์ ดอด์จ จึงได้นำเทคโนโลยีการทดสอบสายไฟฟ้าแรงดันปานกลางจากประเทศออสเตรีย เป็นการทดสอบด้วยเทคโนโลยีแรงดันไฟฟ้ากระแสสลับชนิด Very Low Frequency (VLF) ซึ่งเป็นเทคโนโลยีที่ได้รับการยอมรับจากมาตรฐานนานาชาติสำหรับการทดสอบสายไฟฟ้าแรงดันปานกลางในปัจจุบัน

เพื่อบริการถึงที่ได้ทั่วประเทศไทย ด้วยการทดสอบที่ได้ มาตรฐาน IEC 60502-2 และ IEEE 400.2 ซึ่งในมาตรฐาน IEC 60502-2 ระบุการทดสอบหลังการติดตั้งทั้งแบบชนิดแรงดันไฟฟ้ากระแสสลับ (AC) และ ชนิดแรงดันไฟฟ้ากระแสตรง (DC) แต่การทดสอบแบบแรงดันไฟฟ้ากระแสตรงนั้นมาตรฐาน IEC 60502-2 ระบุว่าอาจจะทำให้เกิดอันตรายกับฉนวนของสายไฟฟ้าได้ ถ้าเป็นไปได้ให้หลีกเลี่ยง ดังนั้นจึงควรจะทำการทดสอบสายไฟฟ้าแรงดันปานกลางหลังการติดตั้งด้วยแรงดันไฟฟ้ากระแสสลับเพื่อหลีกเลี่ยงการทำให้อายุของสายไฟฟ้าแรงดันปานกลางสั้นลง

ด้วยเฟ้ลปส์ ดอด์จ เป็นผู้เชี่ยวชาญที่สุดในด้านการผลิตสายไฟฟ้าตั้งแต่ระดับแรงดันต่ำไปจนถึงแรงดันสูงพิเศษ 245 kV รายเดียวในประเทศไทย

พร้อมให้บริการครบวงจรและมีทีมงานวิศวกรผู้เชี่ยวชาญพร้อมให้การดูแลดังต่อไปนี้

สำรวจหน้างานเพื่อวางแผนการทดสอบ
จัดเตรียมข้อมูลและคำนวณค่าที่ใช้จ่ายในการทดสอบ
จัดเตรียมอุปกรณ์ทุกอย่างที่จำเป็น

เฟ้ลปส์ ดอด์จ ให้ความสำคัญกับความปลอดภัยมาเป็นอันดับหนึ่ง ทีมงานวิศวกรเฟ้ปลส์ ดอด์จ จัดทำมาตรการด้านความปลอดภัยและวิธีการปฏิบัติงานก่อนการทดสอบ และทำการทดสอบตามสิ่งที่ได้จัดทำไว้ พร้อมด้วยกระบวนการของเทคโนโลยีที่ใช้มีความสะดวก ติดตั้งง่ายและรวดเร็ว ทีมงานวิศวกรผู้เชี่ยวชาญของเฟ้ลปส์ ดอด์จ ทุกท่านยังสามารถให้การบริการทำการทดสอบได้ทั้งกลางวันและกลางคืน

Technical Consultant: 02 680 5885
Sales Contact: Kritsana Marksap 0841959246
E-mail: Kritsana.Marksap@pdcable.com,marketing@pdcable.com
Line@: @phelpsdodge_th

สอบถามและสั่งซื้อสินค้า
Tel. ‭02 680 5800‬
www.pdcable.com

เฟ้ลปส์ ดอด์จ

Electrical Engineering Service and Solution

วันนี้เฟ้ลปส์ ดอด์จ พาชมภาพบรรยากาศโดยรวม สำหรับการให้บริการ Engineering Solution AC Resonance On-Site Test ที่สุดเทคโนโลยีรถทดสอบไฟฟ้ากระแสสลับแรงดันสูงตามมาตรฐาน IEC มาให้บริการทดสอบสายไฟฟ้าแรงดันสูงหลังติดตั้ง ที่หน้างานสถานีไฟฟ้าแรงสูงอ่าวไผ่ จ.ชลบุรี โดยการไฟฟ้าฝ่ายผลิตแห่งประเทศไทย

สำหรับครั้งนี้เป็นการทดสอบประสิทธิภาพของสายไฟฟ้าใหม่ก่อนเริ่มเปิดจ่ายไฟ ณ สถานีไฟฟ้าอ่าวไผ่ สายไฟฟ้าที่ทำการทดสอบเป็นสาย Underground Cable 115 kV XLPE ขนาด 800 sq.mm. เป็นสายที่ต่อเชื่อมระหว่างอุปกรณ์ไฟฟ้าต่างๆ ภายในสถานีไฟฟ้า ซึ่งมีจำนวนวงจรที่ทำการทดสอบมากถึง 23 วงจร ทำการทดสอบที่แรงดันไฟฟ้าที่ใช้ทดสอบสายไฟฟ้าใหม่ 2 เท่าของแรงดันไฟฟ้าใช้งานปกติ (2U0 ) เป็นระยะเวลา 1 ชั่วโมง โดยการทดสอบนี้เป็นไปตามมาตรฐานการทดสอบ IEC 60840

โดยการทดสอบในครั้งนี้ จากจำนวนวงจรทดสอบที่มีมากถึง 23 วงจร แต่ด้วยประสบการณ์และความชำนาญที่มีมาอย่างยาวนานของเรา และการวางแผนงานที่ดี ทำให้การให้บริการทดสอบเป็นไปได้ด้วยดี สร้างความมั่นใจให้กับหน้างานเพื่อให้พร้อมเปิดระบบการใช้งานได้อย่างมีประสิทธิภาพและความปลอดภัยสูงสุด

เฟ้ลปส์ ดอด์จ แสดงภาพบรรยากาศการทดสอบหน้างาน

ข้อมูลเพิ่มเติมสุดยอดการทดสอบสายไฟฟ้า จาก เฟ้ลปส์ ดอด์จ

เฟ้ลปส์ ดอด์จ Electrical Engineering Solution

เฟ้ลปส์ ดอด์จ บริการทดสอบสายไฟฟ้าแรงดันสูงหลังติดตั้ง อาคารเอ็มไพร์ทาวเวอร์

สุดยอดห้องปฏิบัติการทดสอบสายไฟฟ้า จาก เฟ้ลปส์ ดอด์จ

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าและสายเคเบิล หนึ่งเดียวที่มาพร้อมทีมงานวิศวกรคุณภาพ ผู้เชี่ยวชาญเรื่องสายไฟฟ้า และ ระบบทดสอบสายไฟฟ้าแรงดันสูง เฟ้ลปส์ ดอด์จและทีมงานพร้อมให้บริการทดสอบสายไฟฟ้าได้ทั่วประเทศไทย สามารถติดต่อทีมงานวิศวกรของเราได้ที่

Technical Consultant: 02 680 5885
Sales Contact: Kritsana Marksap (08-4195-9246)
E-mail: Kritsana.Marksap@pdcable.com,marketing@pdcable.com
Line@: @phelpsdodge_th

สอบถามและสั่งซื้อสินค้า
Tel. ‭02 680 5800‬
www.pdcable.com

เฟ้ลปส์ ดอด์จ ที่สุดแห่งงานบริการด้านวิศวกรรมไฟฟ้า Electircal Engineering Service and Solution

เฟ้ลปส์ ดอด์จ ที่สุดแห่งงานบริการด้านวิศวกรรมไฟฟ้า Electircal Engineering Service and Solution เพื่ออนาคตสายไฟฟ้าและระบบไฟฟ้าของคุณทำงานได้อย่างมั่นคงและมีประสิทธิภาพสูงสุด และมั่นใจได้ว่าระบบสายไฟฟ้าของคุณติดตั้งได้อย่างถูกต้อง และไม่มีความผิดปกติ เมื่อดำเนินการเปิดใช้ระบบ เพื่อความปลอดภัย และมีประสิทธิภาพสูงสุดในการส่งจ่ายพลังงานไฟฟ้า

โดยเฟ้ลปส์ ดอด์จ เปิดให้บริการทดสอบสายไฟ 3 บริการที่ครอบคลุมทุกความต้องการในระบบสายไฟฟ้า ได้แก่

1.บริการทดสอบสายไฟฟ้าแรงดันปานกลางและแรงดันสูงหลังติดตั้ง

(After Installation Test Service for Medium to High Voltage Cable)

เป็นการทดสอบสายไฟฟ้า และระบบสายไฟฟ้าหลังทำการติดตั้ง ด้วยที่สุดแห่งเทคโนโลยีการทดสอบสายไฟที่ทันสมัยและเป็นไปตามมาตรฐานการทดสอบสายไฟฟ้าที่ยอมรับในระดับนานาชาติ สามารถให้บริการได้ทั้ง

1.1 การทดสอบหลังการติดตั้งสำหรับสายไฟฟ้าแรงดันปานกลางมาตรฐาน IEC 60502-2 และ IEEE 400.2

1.2 การทดสอบสายไฟหลังการติดตั้งสายไฟฟ้าแรงดันสูงหรือแรงดันสูงพิเศษ ตามมาตรฐาน IEC 60840 หรือ IEC 62067

2.บริการตรวสอบสุขภาพสายไฟฟ้าแรงดันปานกลางและแรงดันสูงเพื่อการบำรุงรักษา (Maintenance Health Check Service for Medium to High Voltage Cable)

2.1 การตรวจสอบสุขภาพสายไฟฟ้าแรงดันปานลาง ด้วยการผสมผสานการตรวจสอบเชิงวิเคราะห์ตามมาตรฐาน IEEE 400.2

2.2 การตรวจสอบสุขภาพสายไฟฟ้าแรงดันสูงหรือแรงดันสูงพิเศษ ด้วยผสมผสานการตรวจสอบสายไฟเชิงวิเคราะห์ ด้วยเครื่องมือทดสอบสายไฟที่ทันสมัย และตรงตามมาตรฐานสากลของ IEC และ คำแนะนำจากองค์กรผู้เชี่ยวชาญด้านระบบไฟฟ้ากำลัง เช่น Cigre

เฟ้ลปส์ ดอด์จ ให้บริการในการตรวจสุขภาพของสายไฟฟ้า และระบบสายไฟฟ้าที่ผ่านการใช้งานมาระยะหนึ่ง เพื่อตรวจเช็คสภาพสายไฟให้ทางลูกค้ามีความมั่นใจว่าระบบสายไฟฟ้าของท่านมีความสมบูรณ์ และพร้อมในการใช้งานได้อย่างเต็มประสิทธิภาพ ด้วยที่สุดแห่งเทคโนโลยีการทดสอบสายไฟที่ทันสมัยและเป็นไปตามมาตรฐานการทดสอบสายไฟที่ยอมรับในระดับนานาชาติ สามารถให้บริการได้ทั้ง

3.บริการซ่อมบำรุงระบบไฟฟ้าเชิงป้องกัน (Preventive Maintenance Service)

เรามีบริการตรวจสอบสายไฟและตรวจเช็คระบบไฟฟ้าที่ครอบคลุมทั้ง

3.1 ตรวจสอบและจัดทำรายงานการตรวจสอบประจำปีตามกรมสวัสดิการและคุ้มครองแรงงาน

3.2 ตรวจสอบและจัดทำรายงานการตรวจสอบประจำปีตามกรมโรงงานอุตสาหกรรม

3.3 ตรวจบำรุงรักษาเชิงป้องกันระบบไฟฟ้า

เฟ้ลปส์ ดอด์จ พร้อมให้คำปรึกษาแบบเชิงลึกเกี่ยวกับระบบไฟฟ้า โดยทีมงานวิศวกรไฟฟ้าที่มีความรู้ความเชี่ยวชาญ และประสบการณ์มาอย่างยาวนาน เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าและสายเคเบิล หนึ่งเดียวที่มาพร้อมทีมงานวิศวกรคุณภาพ ผู้เชี่ยวชาญเรื่องสายไฟฟ้า และ ระบบทดสอบสายไฟฟ้าแรงดันสูง เฟ้ลปส์ ดอด์จและทีมงานพร้อมให้บริการทดสอบสายไฟฟ้าได้ทั่วประเทศไทย สามารถติดต่อทีมงานวิศวกรของเราได้ที่

Technical Consultant: 02 680 5885

Sales Contact : Kritsana Marksap (08-4195-9246)

E-mail: Kritsana.Marksap@pdcable.com,marketing@pdcable.com

Line@: @phelpsdodge_th

ข้อมูลเพิ่มเติมสุดยอดการทดสอบสายไฟฟ้า จาก เฟ้ลปส์ ดอด์จ

เฟ้ลปส์ ดอด์จ Electrical Engineering Solution

เฟ้ลปส์ ดอด์จ บริการทดสอบสายไฟฟ้าแรงดันสถานีไฟฟ้าแรงสูงหลังติดตั้ง อ่าวไผ่ จ.ชลบุรี

สุดยอดห้องปฏิบัติการทดสอบสายไฟฟ้า จาก เฟ้ลปส์ ดอด์จ

สอบถามและสั่งซื้อสินค้า
Tel. ‭02 680 5800‬
www.pdcable.com

marketing@pdcable.com

export@pdcable.com

เฟ้ลปส์ ดอด์จ สายไฟฟ้า 60227 IEC 53

สายไฟฟ้าที่ปลอดภัยที่สุด สำหรับอุปรกรณ์ไฟฟ้า

สายไฟฟ้า 60227 IEC 53 สายไฟฟ้าที่ปลอดภัยที่สุด สำหรับอุปรกรณ์ไฟฟ้า นิยมใช้ติดตั้งกับอุปกรณ์ไฟฟ้าชนิดใดบ้าง ดังนี้

สำหรับต่อเข้าอุปกรณ์ไฟฟ้าหรือเครื่องใช้ไฟฟ้าชนิดหยิบยกได้
ใช้ต่อเข้าอุปกรณ์ไฟฟ้า ชนิดดวงโคม
ใช้กับอุปกรณ์ไฟฟ้า ในรูปแบบชุดสายพ่วง (ปลั๊กพ่วง)

สายไฟฟ้า 60227 IEC 53 มั่นใจ ปลอดภัย ไม่มีสารตะกั่วเจือปน (Lead-free) ปราศจากสารอันตรายตามข้อกำหนด RoHS ของยุโรป เหมาะสำหรับใช้ต่อกับอุปกร์ไฟฟ้าเพื่อใช้ภายในบ้าน

โครงสร้างสายไฟฟ้า 60227 IEC 53 ดังนี้

1 . ตัวนำทองแดงเส้นฝอย อ่อนตัวได้ดี คัดคุณภาพความบริสุทธิ์สูงสุด 99.99% นำกระแสไฟฟ้าได้ดีเยี่ยม

2. อุณหภูมิตัวนำสูงสุด 70 องศาเซลเซียส

3. พิกัดแรงดันไฟฟ้า 300/500V

4. ฉนวนและเปลือก PVC ต้านทานการลุกลามเปลวเพลิง

5 . มาตรฐาน มอก.11 เล่ม 5-2553

6. ตัวนำ 2, 3, 4 และ 5 แกน ขนาดตัวนำ 0.75 – 2.5 ตร.มม.

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่

Line OA: @phelpsdodge_th

Datasheet Download 60227 IEC 53

ดาวน์โหลด Catalog สายไฟฟ้า เฟ้ลปส์ ดอด์จ

สอบถามข้อมูลเพิ่มเติม

Tel. ‭02 680 5800‬

marketing@pdcable.com

เฟ้ลปส์ ดอด์จ เทปพันสายไฟพีดี

สุดยอดเทปพันสายไฟที่ดีที่สุด

เฟ้ลปส์ ดอด์จ เทปพันสายไฟพีดี สุดยอดเทปพันสายไฟที่ดีที่สุด ตัวช่วยสำคัญสำหรับช่างไฟฟ้ามืออาชีพ เพิ่มความปลอดภัยจุดต่อสายไฟฟ้า และช่วยป้องกันไฟรั่ว

ด้วยความสามารถและคุณสมบัติของเทปพันสายไฟพีดี จาก เฟ้ลปส์ ดอด์จ ที่สามารถในการทนแรงดันไฟฟ้าได้สูงถึง 1000 โวลต์ ซึ่งเป็นคุณสมบัติพิเศษของเทปพันสายไฟพีดี จึงเหมาะสำหรับใช้พันเพื่อเป็นฉนวนสายไฟบริเวณจุดต่อของสายไฟฟ้า ป้องกันไฟฟ้าลัดวงจร และอันตรายจากกระแสไฟฟ้ารั่วไหล เทปพันสายไฟพีดีจึงครอบคลุมทุกการใช้งาน โดยเทปพันสายไฟพีดีสามารถใช้งานได้ที่ที่แรงดันไฟฟ้าไม่เกิน 1000 โวลต์

เทปพันสายไฟพีดี จึงเป็นหนึ่งในอุปกรณ์สำคัญที่ช่างไฟมืออาชีพต้องมีติดตัว ไม่ว่าจะเป็นงานติดตั้งใหม่ หรือซ่อมแซมสายไฟฟ้าเก่า เพื่อช่วยเพิ่มความปลอดภัยและความมั่นใจในงานติดตั้งสายไฟฟ้า และเทปพันสายไฟพีดียังเป็นหนึ่งในอุปกรณ์ที่ดีที่ควรมีติดบ้าน นอกจากซ่อมแซมสายไฟฟ้ายังสามารถใช้เทปสายไฟพีดีพันสายโทรศัพท์ได้ด้วยเช่นเดียวกัน

สุดยอดคุณสมบัติเทปพันสายไฟพีดี ติดแน่น ไม่เยิ้ม ไม่ลามไฟ

ทนแรงดันไฟฟ้า 1000 โวลต์
ได้รับการรับรองมาตรฐาน มอก.386-2531
ปลอดสารตะกั่ว
ทนอุณหภูมิสูงถึง 80 องศาเซลเซียส

ค้นหาตัวแทนจำหน่าย เทปพันสายไฟพีดี และสายไฟเฟ้ลปส์ ดอด์จ ทั่วประเทศ คลิก

สอบถามตัวแทนจำหน่ายหรือสั่งซื้อได้ที่

Line OA: @phelpsdodge_th

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

สอบถามข้อมูลเพิ่มเติม

Tel. ‭02 680 5800‬

marketing@pdcable.com

Export@pdcable.com

สุดยอดสายอะลูมิเนียมที่ดีที่สุดจาก เฟ้ลปส์ ดอด์จ

สายไฟฟ้าตัวนำอะลูมิเนียม คือ สายไฟฟ้าสำหรับการติดตั้งเดินลอยในอากาศภายนอกอาคาร (แขวนบนเสาไฟฟ้า)

1. THW-A/WPC : สายไฟฟ้าแกนเดียว ตัวนำอะลูมิเนียม หุ้มฉนวน PVC เป็นสายไฟฟ้าแรงดันต่ำ สำหรับเดินสายไฟแบบเปิด หรือ เดินลอย (Open Wiring) สายไฟอะลูมิเนียม THW-A / WPC ทนทานต่อสภาพอากาศและรังสี UV สายไฟชนิดนี้เหมาะสำหรับการติดตั้งบนตุ้มฉนวนหรือลูกถ้วย ผลิตตามมาตรฐาน มอก. 293-2541

2. SAC : Spaced Aerial Cable สายไฟฟ้าแกนเดียว ตัวนำอะลูมิเนียมแบบอัดแน่น หุ้มด้วยฉนวนและเปลือก XLPE ใช้ในระบบไฟฟ้าแรงดันปานกลาง สายไฟอะลูมิเนียมชนิด SAC มีคุณสมบัติทนทานต่อสภาพอากาศและรังสี UV โดยสายไฟชนิด SAC นี้ ใช้สำหรับแขวนลอยในอากาศบนเสาไฟฟ้า ใช้ต่อรับไฟจากระบบแรงสูงของการไฟฟ้าฯเข้าอาคาร , โรงงาน สายไฟชนิด SAC ผลิตตามมาตรฐาน มอก. 2341-2555 / กฟน. / กฟภ.

3. AAC : All Aluminum Stranded Conductor ตัวนำอะลูมิเนียมตีเกลียวเปลือย สายไฟชนิด AAC ตัวนำอะลูมิเนียมนี้ใช้สำหรับงานติดตั้งไฟฟ้าแรงดันสูง ใช้แขวนบนเสาไฟฟ้าแรงสูง โดยสายไฟชนิด AAC ผลิตตามมาตรฐาน มอก.85-2548

4. ACSR : Aluminium Conductor Steel Reinforced ตัวนำอะลูมิเนียมตีเกลียวเปลือยเสริมแกนเหล็ก ทั้งนี้สายไฟชนิด ACSR ที่มีโครงสร้างตัวนำอะลูมเนียมนี้ สามารถรับแรงดึงได้สูงกว่าสาไฟตัวนำอะลูมิเนียมชนิด AAC ใช้แขวนบนเสาส่งไฟฟ้าแรงสูง โดยสายไฟชนิด ACSR ผลิตตามมาตรฐาน มอก.85-2548

สั่งซื้อหรือสอบถามข้อมูลเพิ่มเติม

Line OA: @phelpsdodge_th

https://lin.ee/lUu5N3x

ดาวน์โหลด Catalog สายไฟฟ้า เฟ้ลปส์ ดอด์จ ได้ที่

ค้นหาตัวแทนจำหน่ายสายไฟฟ้าเฟ้ลปส์ ดอด์จ ทั่วประเทศ

http://www.pdcable.com/distribution-2/

สายไฟ NYCY และ VFD Cable

สำหรับวงจรควบคุมความเร็วมอเตอร์ (VFD)

เฟ้ลปส์ ดอด์จ สายไฟ NYCY & VFD Cable สายไฟสำหรับวงจรควบคุมความเร็วมอเตอร์ (VFD)

วงจรขับมอเตอร์แบบปรับความเร็วรอบได้ที่เรียกว่า VFD (Variable Frequency Drive) หรือ VSD (Variable Speed Drive) มักจะมีสัญญาณรบกวนทางไฟฟ้าที่เกิดจากการทำงานของวงจรสวิตชิ่งปล่อยออกมาและส่งกระจายไปในระบบไฟฟ้าด้วย ซึ่งเป็นหนึ่งในปัญหาด้านคุณภาพของระบบไฟฟ้าที่พบได้บ่อย สายไฟฟ้าที่ใช้กับระบบ VFD จึงมีการออกแบบเป็นพิเศษเพื่อลดสัญญาณรบกวนเหล่านี้ ได้แก่ การจัดวางตำแหน่งตัวนำให้สมมาตรกันเพื่อผลในด้านการหักล้างกันของสัญญาณรบกวน และการเพิ่มชั้นชิลด์โลหะสำหรับลดสัญญาณรบกวนที่ปล่อยออกมา

สายไฟฟ้า 2 ชนิดของ เฟ้ลปส์ ดอด์จที่ออกแบบมาสำหรับใช้กับวงจรควบคุมความเร็วมอเตอร์โดยเฉพาะ ได้แก่สาย NYCY และ สายไฟ VFD Cable โดยสายไฟฟ้า ทั้ง 2 ชนิดนี้ มีการจัดวางตัวนำแบบสมมาตรและมีชั้นชิลด์ที่ทำหน้าที่ป้องกันสัญญาณรบกวน นอกจากนี้ สาย VFD cable ที่ใช้ฉนวน XLPE ยังสามารถทนต่อความร้อนและแรงดันไฟฟ้าสูงเฉียบพลันในระบบควบคุมการทำงานของมอเตอร์ได้ดีกว่าฉนวน PVC อีกด้วย สามารถชมโครงสร้างสายไฟฟ้าทั้ง 2 ชนิดได้ตามรายละเอียดดังภาพ

แสดงโครงสร้างสายไฟฟ้า NYCY & VFD Cable

สอบถามสั่งซื้อสายไฟฟ้าและเทปพันสายไฟ

Line : @phelspdodge_th

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

Tel. ‭02 680 5800‬
‭www.pdcable.com‬
E-mail : Marketing@pdcable.com

เฟ้ลปส์ ดอด์จ สายไฟฟ้าที่ดีที่สุด

สำหรับ ตู้คอนโทรล หรือ ตู้สวิทช์บอร์ด

เฟ้ลปส์ ดอด์จ สายไฟฟ้าที่ดีที่สุดสำหรับ ตู้คอนโทรล / ตู้สวิทช์บอร์ด

สายไฟฟ้าแกนเดี่ยวขนาดเล็กที่ใช้เชื่อมต่อวงจรใน ตู้ควบคุมหรือตู้สวิทช์บอร์ด ที่เรียกกันว่า สายไวร์ริ่ง (Wiring) หรือ Hook-up wire นิยมใช้สายอ่อนที่มีตัวนำทองแดงเส้นฝอย หุ้มฉนวน PVC หรือที่เรียกว่าสายคอนโทรล เนื่องจากสามารถเดินสายในตู้ที่มีพื้นที่จำกัดได้สะดวก และสามารถจัดสายให้เป็นระเบียบได้ง่าย ซึ่งได้แก่

1.สาย

2.สาย 60227 IEC 06 (VSF)

3.สาย 60227 IEC 08 (HVSF)

โดยสายไฟฟ้าสำหรับตู้คอนโทรล หรือ ตู้สวิทช์บอร์ด จากเฟ้ลปส์ ดอด์จ ทั้ง 3 ชนิด โครงสร้างตัวนำทองแดงบริสุทธิ์ 99.99% ลักษณะตัวนำเป็นสายอ่อนเส้นฝอย โค้งงอได้ดี และสามารถเลือกใช้ได้ตามขนาดตัวนำ ระดับพิกัดแรงดัน และอุณหภูมิการใช้งานที่ต้องการได้

โครงสร้างสายไฟแต่ละชนิดมีรายละเอียด ดังนี้

1. 60227 IEC 02 (THWF)

ตัวนำทองแดงสายอ่อน 99.99%
อุณหภูมิตัวนำสูงสุด 70 องศาเซลเซียส
พิกัดแรงดัน 450/750V
มาตรฐาน มอก.11-2553

2. 60227 IEC 06 (VSF)

ตัวนำทองแดงสายอ่อน 99.99%
อุณหภูมิตัวนำสูงสุด 70 องศาเซลเซียส
พิกัดแรงดัน 300/500V
มาตรฐาน มอก.11-2553

3. 60227 IEC 08 (HVSF)

ตัวนำทองแดงสายอ่อน 99.99%
อุณหภูมิตัวนำสูงสุด 90 องศาเซลเซียส
พิกัดแรงดัน 300/500V
มาตรฐาน มอก.11-2553

ทั้งนี้สายไฟฟ้าที่มีคุณสมบัติใช้ทดแทนกันได้ สำหรับตู้คอนโทรล หรือ ตู้สวิทช์บอร์ด ดังนี้

60227 IEC 02 เทียบเท่าสาย HO7V-K
60227 IEC 06 เทียบเท่าสาย H05V-K
60227 IEC 08 เทียบเท่าสาย H05V2-k

สอบถามสั่งซื้อสายไฟฟ้าและเทปพันสายไฟ

Line : @phelspdodge_th

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

Tel. ‭02 680 5800‬
‭www.pdcable.com‬
E-mail : Marketing@pdcable.com

เสริมการป้องกันสายไฟฟ้า

จากการกัดทำลายของหนูและปลวก

สายไฟฟ้าที่มีฉนวนหรือเปลือกทำจากพลาสติกที่อ่อนนิ่ม เช่น PVC อาจถูกกัดทำลายโดยหนูหรือปลวกได้หากติดตั้งสายไฟโดยไม่ได้มีการป้องกันทางกายภาพ เช่นการเดินสายในท่อร้อยสาย รางเดินสายหรือรางเคเบิลที่มีฝาปิดมิดชิด

ซึ่งสายไฟฟ้าที่ถูกสัตว์กัดเสียหายเป็นอีกสาเหตุหนึ่งของการเกิดไฟฟ้ารั่ว หรือไฟฟ้าลัดวงจรที่พบได้บ่อย โดยเฉพาะสายไฟฟ้าที่ติดตั้งในพื้นที่ที่มีความเสี่ยง เช่น โรงงานผลิตอาหาร ซึ่งมักจะมีหนูอาศัยอยู่ชุกชุม หรือสายไฟที่ติดตั้งฝังดินมักถูกปลวกกัดทำลาย

จากกรณีที่สายไฟได้ถูกทำลายจากสาเหตุดังกล่าวข้างต้น ทำให้ระบบไฟฟ้าขัดข้อง และต้องทำการซ่อมบำรุงสายไฟก่อนถึงระยะเวลากำหนด ซึ่งบ่อยครั้งการตรวจสอบหาจุดที่สายไฟชำรุดก็ทำได้ยาก ทำให้เสียเวลาและค่าใช้จ่ายมากในการบำรุงรักษาหรือเปลี่ยนสายไฟใหม่

ทั้งนี้การป้องกันสัตว์กัดทำลายสายไฟฟ้า นอกจากการติดตั้งสายไฟโดยมีการป้องกันทางกายภาพแล้ว ตัวสายไฟฟ้าเองยังสามารถออกแบบและผลิตให้สามารถลดความเสียหายจากการกัดทำลายของสัตว์เหล่านี้ได้ ซึ่งวิธีที่เป็นที่นิยมวิธีหนึ่งคือการเติมสารป้องกันประเภท Repellent ลงในฉนวนหรือเปลือกของสายไฟฟ้า

ซึ่งการทำงานของสารเคมีดังกล่าว จะมีกลไกในการป้องกันสัตว์กัดแทะสายคือ เป็นสารเคมีที่มีกลิ่นและรสที่สัตว์ไม่ชอบ เช่น ใช้สารที่มีรสขม รสเผ็ด หรือแสบร้อน ระคายเคือง เมื่อสัตว์กัดแทะสายไฟจะเกิดการระคายเคืองและไม่อยากกัดซ้ำอีก

อย่างไรก็ตาม สารเคมี Repellent สารเคมีสำหรับกันหนูหรือปลวก ที่เติมลงในสายไฟฟ้านี้จะไม่มีพิษร้ายแรงจนถึงขั้นทำให้สัตว์ที่มากัดแทะเสียชีวิตได้ ทั้งนี้เพื่อให้ผู้ติดตั้งสายไฟหรือผู้ปฏิบัติงานที่สัมผัสสายไฟฟ้าไม่ได้รับอันตรายจากสารพิษไปด้วย สารเคมีที่เติมจึงเป็นสารที่ไม่เป็นพิษอันตรายต่อมนุษย์ด้วยสายไฟฟ้าที่มีการเติมสารป้องกันหนูรวมทั้งสัตว์ตระกูลฟันแทะ เช่น กระรอก กัดแทะสายไฟ นิยมเรียกว่ามีคุณสมบัติ Anti-Rodent (AR)หรือ Vermin Proof (VP) สายไฟฟ้าที่มีการเติมสารป้องกันปลวกและแมลงกัดแทะสายไฟ นิยมเรียกว่ามีคุณสมบัติ Anti-Termite (AT) หรือ Termite Proof (TP)

อ่านข้อมูลเพิ่มเติม

สายไฟฟ้าที่ใช้ภายในโรงงานอุตสาหกรรม กลุ่ม1

สายไฟฟ้าที่ใช้ภายในโรงงานอุตสาหกรรม กลุ่ม2

VCT , 60227 IEC02 (THW-F) , CVV,CVV-S

วัสดุที่นิยมใช้ทำเปลือกนอก

สอบถามสั่งซื้อสายไฟฟ้าและเทปพันสายไฟ

Line : @phelspdodge_th

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Extra high – high voltage Power cables

Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

Tel. ‭02 680 5800‬
‭www.pdcable.com‬
E-mail : Marketing@pdcable.com

เฟ้ลปส์ ดอด์จ

บริการทดสอบสายไฟฟ้าแรงดันสูงหลังติดตั้ง

อาคารเอ็มไพร์ทาวเวอร์

เฟ้ลปส์ ดอด์จ Electrical Engineering Expert วันนี้เฟ้ลปส์ ดอด์จพาชมภาพบรรยากาศโดยรวม สำหรับการให้บริการ Engineering Solution AC Resonance On-Site Test ที่สุดเทคโนโลยีรถทดสอบไฟฟ้ากระแสสลับแรงดันสูงตามมาตรฐาน IEC มาให้บริการทดสอบสายไฟฟ้าแรงดันสูงหลังติดตั้ง ที่หน้างานอาคารเอ็มไพร์ทาวน์เวอร์ ใจกลางเมืองกรุงเทพฯ ค่ะ

สำหรับครั้งนี้เป็นการทดสอบประสิทธิภาพของสายไฟฟ้าตามรอบการซ่อมบำรุงรักษาและเปลี่ยนอุปกรณ์ไฟฟ้าใหม่ของอาคารขนาดใหญ่

สายไฟฟ้าที่ทำการทดสอบเป็นสาย Underground Cable 69 kV XLPE ขนาด 800mm2 ซึ่งเป็นสายที่ต่อเชื่อมระหว่างหม้อแปลง (Transformer) ไปยัง GIS จำนวน 3 เส้น ความยาวเส้นละ 24 เมตร และเนื่องจากเป็นสายไฟฟ้าที่ผ่านการใช้งานมาแล้วเป็นระยะเวลานานแล้ว ดังนั้นจึงได้มีการตกลงกันที่จะใช้ระดับแรงดันไฟฟ้าในการทดสอบที่ต่ำกว่าระดับแรงดันไฟฟ้าที่ใช้ทดสอบสายไฟฟ้าใหม่ โดยระดับแรงดันไฟฟ้าในการทดสอบใช้ที่ 1.1 เท่าของแรงดันไฟฟ้าใช้งานปกติ (1.1U0 ) เป็นระยะเวลา 1 ชั่วโมง

ทั้งนี้ระยะห่างสำหรับการทดสอบด้วยเทคโนโลยีรถทดสอบจากเฟ้ลปส์ ดอด์จ ไม่เป็นอุปสรรค จะเห็นได้ว่าจุดทดสอบสายไฟฟ้าของโปรเจคนี้อยู่บริเวณด้านหลังของอาคาร ซึ่งมีพื้นที่จำกัดไม่สามารถนำรถทดสอบเข้าไปจอดยังบริเวณใกล้สายไฟฟ้าที่จะทำการทดสอบได้ แต่ด้วยประสบการณ์และความชำนาญที่มีมาอย่างยาวนานของเรา จึงได้จัดเตรียมการทดสอบโดยการลากสาย lead line จากด้านหน้าอาคารผ่านเข้าตัวอาคารไปยังจุดทดสอบด้านหลังของอาคาร ซึ่งเป็นระยะทางประมาณ 150 เมตร ด้วยอุปกรณ์ป้องกัน และระบบความปลอดภัยตามมาตรฐานสากล ทำให้การเข้าให้บริการทดสอบเป็นไปได้ด้วยดีและสร้างความมั่นใจให้กับหน้างานเพื่อให้พร้อมเปิดระบบการใช้งานได้อย่างมีประสิทธิภาพ

การทดสอบประสิทธิภาพของสายไฟจึงเป็นสิ่งสำคัญอย่างยิ่งก่อนการเปิดระบบการใช้งาน เพื่อความมั่นใจในการส่งจ่ายกระแสไฟฟ้าแรงสูงให้มีความปลอดภัยสูงสุด ตามมาตรฐาน IEC สำหรับครั้งหน้า เฟ้ลปส์ ดอด์จ จะไปให้บริการที่ไหนบ้าง สามารถติดตามได้ในครั้งถัดไปค่ะ

เฟ้ลปส์ ดอด์จ แสดงภาพบรรยากาศการทดสอบหน้างาน

เฟ้ลปส์ ดอด์จ แสดงภาพ บรรยายกาศด้านหน้าอาคาร และจุดจอดรถทดสอบบนถนนนราธิวาส

เฟ้ลปส์ ดอด์จ แสดงภาพการเดินสาย lead line จากรถทดสอบไปยังจุดทดสอบซึ่งอยู่ด้านหลังอาคาร

เฟ้ลปส์ ดอด์จ แสดงภาพการเดินสาย lead line จากรถทดสอบ ผ่านเข้าตัวอาคาร ไปยังจุดทดสอบซึ่งอยู่ด้านหลังอาคาร

เฟ้ลปส์ ดอด์จ แสดงภาพ การต่อเชื่อมวงจรทดสอบ ของระบบสายไฟฟ้าของอาคารเอ็มไพร์ทาวน์เวอร์ กับ lead line ของรถทดสอบ

Technical Consultant: 02-680-5885

Sales Contact : Kritsana Marksap (08-4195-9246)

E-mail: Kritsana.Marksap@pdcable.com,marketing@pdcable.com

Line@: @phelpsdodge_th

สอบถามและสั่งซื้อสินค้า

Tel. ‭02 680 5800‬

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Catalog Download

Extra high – high voltage Power cables Medium voltage power cables
Fire Resistant and Low Smoke Halogen Free cables
Building Wire and Bare Conductor
Telecommunication Cables
Low Voltage Power and Control Cables

สาย NYY,VCT เพิ่มสายหลายแกนขนาดเล็ก

ฝังดินได้ตั้งแต่ 1 ตร.มม. ขึ้นไป

จากปัญหาการเลือกใช้สายไฟฟ้าสำหรับงานติดตั้งฝังดิน ซึ่งในอดีตสายไฟฟ้าชนิด NYY และ VCT แบบหลายแกนที่สามารถติดตั้งฝังดินได้จะไม่มีสายตัวนำขนาดเล็กให้เลือกใช้ ทำให้เกิดความสับสนและเกิดปัญหาการเลือกใช้สายไฟฟ้าผิดประเภท เช่น ใช้สายชนิด 60227 IEC 10 ฝังดินแทนสาย NYY ซึ่งไม่ถูกต้องตามมาตรฐานการติดตั้งทางไฟฟ้าฯ จนทำให้ต้องแก้ไขงานและเกิดความเสียหายตามมา

ปัจจุบันมาตรฐาน มอก.11 ได้มีการแก้ไขใหม่ โดย มอก.11 เล่ม 101-2559 ได้เพิ่มขนาดตัวนำของสาย NYY และ VCT แบบหลายแกน (รวมถึงสาย NYY-G และ VCT-G) ให้ครอบคลุมตัวนำตั้งแต่ขนาด 1 ตร.มม.ขึ้นไป ทำให้สายไฟฟ้าชนิด NYY และ VCT ที่สามารถติดตั้งแบบฝังดินได้มีตัวนำขนาดเล็กให้เลือกใช้เริ่มตั้งแต่ 1 ตร.มม. ขึ้นไปทั้งสายแบบแกนเดี่ยวและแบบหลายแกน จึงสามารถแก้ปัญหาการเลือกใช้สายไฟฟ้าสำหรับงานติดตั้งฝังดินให้หมดไป อีกทั้งยังเพิ่มความสะดวกและทางเลือกในการใช้งานสายให้มากขึ้นอีกด้วย

สำหรับลูกค้าที่ต้องการสั่งซื้อสายไฟฟ้า NYY,NYY-G,VCT และ VCT-G มาตรฐานใหม่ล่าสุด มอก.11 เล่ม 101-2559

ของเฟ้ลปส์ ดอด์จ สามารถติดต่อได้ที่

Line OA: @phelpsdodge_th

https://lin.ee/lUu5N3x

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Catalog Download

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

E-mail : marketing@pdcable.com

ด้วยศักยภาพของเฟ้ลปส์ ดอด์จ

สู่การวางระบบ Underground Distribution Line 22kV

“NPS” โรงไฟฟ้าพลังงานชีวมวลขนาดใหญ่ที่สุดในประเทศไทย

๊ืUnderground Cable Distribution Line 22kV

ด้วยศักยภาพการผลิตสายไฟฟ้าของเฟ้ลปส์ ดอด์จ และความชำนาญการผลิตสายไฟฟ้าของทีมงานวิศวกรระดับคุณภาพ ทำให้เฟ้ลปส์ ดอด์จ เป็นที่ไว้วางใจดำเนินการ ผลิตสายไฟฟ้า Underground Distribution Line 22kV ให้กับโรงไฟฟ้าชีวมวล NPS โรงไฟฟ้าพลังงานชีวมวลขนาดใหญ่ที่สุดในประเทศไทย เพื่อติดตั้งเป็นสายส่งกระแสไฟฟ้าเชื่อมต่อ NPS ไปยังลูกค้าโรงงานอุตสาหกรรมที่เพิ่มขึ้นในสวนอุตสาหกรรม 304 IP7 Phase 3

วันนี้เฟ้ลปส์ ดอด์จ ขอนำโครงสร้างของสายไฟฟ้าสำหรับติดตั้งในพื้นที่ underground cable ว่าต้องมีโครงสร้างอะไรบ้าง และแต่ละโครงสร้างทำหน้าที่อย่างไร มาเป็นความรู้ให้ได้ทราบกันดังนี้

แสดงโครงสร้างสายไฟฟ้า Underground Cable Distribution Line 22kV
และ ตัวอย่างลักษณะการติดตั้งสาย

1. ตัวนำ : ตัวนำทองแดงแบบอัดแน่น ทำหน้าที่นำกระแสไฟฟ้า

2. สกรีนตัวนำ : ทำหน้าที่กระจายความเครียดสนามไฟฟ้าเพื่อไม่ให้มีสนามไฟฟ้ากระจุกอยู่ที่จุดใดจุดหนึ่งมากเกินไป ซึ่งจะส่งผลให้เกิด Partial Discharge* ในสายไฟฟ้า

3. ฉนวน : ทำหน้าที่รองรับแรงดันไฟฟ้าใช้งานและป้องกันไฟฟ้าลัดวงจรจากตัวนำลงดิน

4. สกรีนฉนวน : ทำหน้าที่กระจายความเครียดสนามไฟฟ้าเพื่อไม่ให้มีสนามไฟฟ้ากระจุกอยู่ที่จุดใดจุดหนึ่งมากเกินไป ซึ่งจะส่งผลให้เกิด Partial Discharge* ในสายไฟฟ้า

5. สกรีนโลหะ : อาจเป็นลวดทองแดง หรือ เทปทองแดง ทำหน้าที่ต่อลงดินเพื่อเป็นกราวน์ของสายเคเบิลและรับกระแสไฟฟ้าลัดวงจร

6. เทปพลาสติก: สำหรับพันรัดบนสกรีนโลหะ

7. เปลือกนอก : ทำหน้าที่ป้องกันสายเคเบิลจากการถูกกระแทกหรือการขีดข่วนจากภายนอกขณะทำการลากสาย

*Partial Discharge คือ ประจุไฟฟ้าทำลายความเป็นฉนวน ทำให้เกิด Breakdown สร้างความเสียหายให้กับสายไฟฟ้าได้

จากโครงสร้างของสายไฟ Undergrond Cable จึงทำให้สายไฟที่ใช้ติดตั้งใต้ดินนั้น ทนต่อสภาวะแวดล้อมต่างๆ ซึ่งได้แก่ ความชื้น หรือ น้ำท่วมขังในกรณีที่เกิดฝนตกหนักได้ และต้องผ่านการทดสอบตามมาตรฐาน IEC 60502-2 ซึ่งเป็นมาตรฐานระดับสากลที่เป็นที่ยอมรับและใช้กันทั่วโลก จึงมั่นใจได้ว่า สายไฟฟ้า เฟ้ลปส์ ดอด์จ มีเสถียรภาพในการส่งต่อพลังงานไฟฟ้าได้อย่างมีประสิทธิภาพสูงสุด

อ่านบทความเพิ่มเติม

สายไฟใต้ดิน ต้องมีคุณสมบัติอย่างไร ถึงจะ ทนน้ำ ทนความชื้น

“แล้วยังสามารถทำงานได้ “

สอบถามสั่งซื้อสายไฟฟ้าและเทปพันสายไฟ

Line : @phelspdodge_th

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Catalog Download

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

E-mail : marketing@pdcable.com

เฟ้ลปส์ ดอด์จ เจาะลึก

สาย Instrumentation Cable

Instrumentation Cable คือสายอะไร?

สาย Instrumentation Cable เป็นสายไฟฟ้าที่ใช้มากในภาคโรงงานอุตสาหกรรม สำหรับเชื่อมต่ออุปกรณ์และวงจรการตรวจวัดและควบคุมในกระบวนการผลิต หรือที่เรียกว่าวงจรวัดคุม ซึ่งอาศัยอุปกรณ์เซนเซอร์สำหรับตรวจวัดค่าปัจจัยต่างๆ แล้วแปลงเป็นสัญญาณทางไฟฟ้าส่งผ่านสาย Instrumentation cable เพื่อส่งข้อมูลสำหรับแสดงผลให้ผู้ปฏิบัติงานทราบ หรือเพื่อบันทึกข้อมูล หรือเพื่อใช้ในการควบคุมกระบวนการแบบป้อนกลับ (Feedback control) ยกตัวอย่างเช่น วงจรการตรวจวัดค่าอุณหภูมิ แรงดัน ความชื้น ฯลฯ ในกระบวนการผลิต เป็นต้น

ลักษณะเฉพาะของสาย Instrumentation cable คือ ตัวนำหุ้มฉนวนจะตีเกลียวเข้าด้วยกัน 2, 3 หรือ 4 ตัวนำ และมีชิลด์สำหรับป้องกันสัญญาณรบกวน เนื่องจากการรบกวนของสัญญาณในวงจรวัดคุมอาจทำให้การแสดงผลค่าที่ตรวจวัดเกิดผิดเพี้ยนไปได้ ซึ่งอาจส่งผลร้ายแรงต่อการควบคุมกระบวนการได้

สาย Instrumentation cable นิยมอ้างอิงตามมาตรฐาน BS EN 50288-7 และบางส่วนอ้างอิงมาตรฐาน IEC 60502-1โดยโครงสร้างของสายจะมีตัวนำทองแดงหุ้มฉนวน PVC, PE หรือ XLPE และนำมาตีเกลียวเข้าด้วยกัน โดยมีจำนวนตัวนำในการตีเกลียวดังนี้

1.ตัวนำหุ้มฉนวน 2 เส้น (Pair)

2.ตัวนำหุ้มฉนวน 3 เส้น (Triad)

3.ตัวนำหุ้มฉนวน 4 เส้น (Quad)

การตีเกลียวตัวนำเข้าด้วยกันจะช่วยลดสัญญาณรบกวนที่เกิดขึ้นระหว่างแกนตัวนำลงด้วย

แสดงโครงสร้างสายไฟ Instrumentation Cable

สาย Instrumentation cable จะมีชิลด์ห่อหุ้มสายที่ประกอบด้วยชั้นอะลูมิเนียมฟอยล์ (Aluminium foil) ซึ่งเป็นแผ่นอะลูมิเนียมเคลือบโคพอลิเมอร์ และมีลวดเดรนไวร์ (Drain wire) ซึ่งเป็นลวดทองแดงเคลือบดีบุก วางอยู่ใต้ชั้นอะลูมิเนียมฟอยล์สำหรับใช้ในการต่อกับระบบ grounding ชั้นชิลด์นี้มีคุณสมบัติช่วยป้องกันสัญญาณรบกวนทั้งการรบกวนจากภายนอกสายและการรบกวนระหว่างตัวนำภายในสายเดียวกัน

ชิลด์ของสาย Instrumentation cable มีทั้งแบบ Overall shield (OS) และแบบ Individual shield + Overall shield (IS/OS) โดยแบบ IS/OS จะสามารถถป้องกันสัญญาณรบกวนได้มากกว่าแบบ OS เนื่องจากเพิ่มการป้องกันสำหรับตัวนำแต่ละกลุ่มย่อยด้วย

แสดงคุณสมบัติ Shield

เปลือกชั้นนอกส่วนใหญ่ทำจากวัสดุ PVC และในกรณีที่ต้องการคุณสมบัติต้านเปลวเพลิง (Flame retardant), ปล่อยควันน้อยและไม่ปล่อยก๊าซกรดที่เป็นพิษ(Low smoke & Halogen free) เมื่อสายถูกเพลิงไหม้ สามารถผลิตโดยใช้เปลือกนอกเป็นวัสดุ FRPVC หรือ LSHF ได้เช่นกัน

นอกจากนี้ สาย Instrumentation cable ยังสามารถผลิตโดยเพิ่มชั้นอาร์เมอร์ (Galvanized steel wire armour) เพื่อเสริมการปกป้องสายจากการถูกกระแทก กดทับ หรือเพิ่มชั้นเปลือกตะกั่ว (Lead sheath) เพื่อป้องกันความชื้น และการกัดกร่อนจากน้ำมันและสารเคมี ซึ่งจะช่วยยืดอายุการใช้งานสายให้ยาวนานขึ้น เหมาะกับงานติดตั้งในอุตสาหกรรมน้ำมัน และปิโตรเคมี

สอบถามสั่งซื้อสายไฟฟ้าและเทปพันสายไฟ

Line : @phelspdodge_th

เฟ้ลปส์ ดอด์จ ผู้ผลิตสายไฟฟ้าที่ดีที่สุด

Price List-ข้อมูลราคา

Catalog Download

Tel. ‭02 680 5800‬
www.pdcable.com‬
Line@: @phelpsdodge_th

1. สายไฟฟ้าแรงดันต่ำ (Low voltage cables)

1.1 สายไฟฟ้ามาตรฐาน มอก.11 (สาย Building Wire)

1.2 สายอะลูมิเนียม

1.3 สายไฟฟ้าฉนวน XLPE

1.4 สายควันน้อย ไร้ฮาโลเจน (Low Smoke Halogen Free cables: LSHF cables)

1.5 สายทนไฟ (Fire Resistant Cables: FRC)

2. สายไฟฟ้าแรงดันปานกลาง (Medium voltage cables)

3. สายไฟฟ้าแรงดันสูงและแรงดันสูงพิเศษ (High and Extra-high voltage cables)

4. สายไฟฟ้าที่ใช้งานในระบบไฟฟ้าทั่วไปสำหรับวงจรควบคุม (Control Cable)

More Catalog

สอบถามข้อมูลเพิ่มเติม

เฟ้ลปส์ ดอด์จ สายไฟมาตรฐานอาคารเขียว (Green Building)

เฟ้ลปส์ ดอด์จ สายไฟคู่ช่างไฟมืออาชีพ

สำหรับงานระบบไฟฟ้าภายในอาคาร และที่อยู่อาศัยทั่วไป

เฟ้ลปส์ ดอด์จ สายไฟบ้านที่ดีที่สุด

สาย VAF, VAF-G แข็งแรง ติดตั้งง่าย ปลอดภัยสูงสุด

สายไฟเฟ้ลปส์ ดอด์จ สายไฟเพื่ออนาคต

เพื่อพรุ่งนี้ที่ดีกว่า MakeTheFutureNow

เฟ้ลปส์ ดอด์จ สายไฟฟ้า

PD-VTF

สายไฟคุณภาพสูงสำหรับเครื่องกระจายเสียง

เฟ้ลปส์ ดอด์จ เปิดตัว ที่สุดแห่งเทคโนโลยีทดสอบสายไฟเพื่ออนาคต แรงดันปานกลาง

Phelps Dodge VLF-TD Test

เฟ้ลปส์ ดอด์จ

Electrical Engineering Service and Solution

เฟ้ลปส์ ดอด์จ แสดงภาพบรรยากาศการทดสอบหน้างาน

เฟ้ลปส์ ดอด์จ ที่สุดแห่งงานบริการด้านวิศวกรรมไฟฟ้า Electircal Engineering Service and Solution

เฟ้ลปส์ ดอด์จ สายไฟฟ้า 60227 IEC 53

สายไฟฟ้าที่ปลอดภัยที่สุด สำหรับอุปรกรณ์ไฟฟ้า

เฟ้ลปส์ ดอด์จ เทปพันสายไฟพีดี

สุดยอดเทปพันสายไฟที่ดีที่สุด

สุดยอดสายอะลูมิเนียมที่ดีที่สุดจาก เฟ้ลปส์ ดอด์จ

สายไฟ NYCY และ VFD Cable

สำหรับวงจรควบคุมความเร็วมอเตอร์ (VFD)

แสดงโครงสร้างสายไฟฟ้า NYCY & VFD Cable

เฟ้ลปส์ ดอด์จ สายไฟฟ้าที่ดีที่สุด

สำหรับ ตู้คอนโทรล หรือ ตู้สวิทช์บอร์ด

เสริมการป้องกันสายไฟฟ้า

จากการกัดทำลายของหนูและปลวก

เฟ้ลปส์ ดอด์จ

บริการทดสอบสายไฟฟ้าแรงดันสูงหลังติดตั้ง

อาคารเอ็มไพร์ทาวเวอร์

เฟ้ลปส์ ดอด์จ แสดงภาพบรรยากาศการทดสอบหน้างาน

สาย NYY,VCT เพิ่มสายหลายแกนขนาดเล็ก

ฝังดินได้ตั้งแต่ 1 ตร.มม. ขึ้นไป

ด้วยศักยภาพของเฟ้ลปส์ ดอด์จ

สู่การวางระบบ Underground Distribution Line 22kV

“NPS” โรงไฟฟ้าพลังงานชีวมวลขนาดใหญ่ที่สุดในประเทศไทย

แสดงโครงสร้างสายไฟฟ้า Underground Cable Distribution Line 22kV และ ตัวอย่างลักษณะการติดตั้งสาย

เฟ้ลปส์ ดอด์จ เจาะลึก

สาย Instrumentation Cable

Instrumentation Cable คือสายอะไร?

แสดงโครงสร้างสายไฟ Instrumentation Cable

แสดงคุณสมบัติ Shield

แสดงโครงสร้างสายไฟฟ้า Underground Cable Distribution Line 22kV
และ ตัวอย่างลักษณะการติดตั้งสาย
