สายไฟและสายเคเบิ้ล มาตรฐานความปลอดภัยระดับโลก

ระบบขนส่งรถไฟฟ้า ถือได้ว่าเป็นระบบขนส่งสำหรับมวลชน จึงต้องคำนึงถึงความปลอดภัยของผู้โดยสารขณะใช้บริการเป็นอันดับหนึ่ง

ต้องมีความพิถีพิถันในการออกแบบระบบการติดตั้งไฟฟ้าให้มีคุณภาพ และถูกต้องตามมาตรฐาน ดังนั้นวิศวกรผู้ออกแบบระบบต้องคัดเลือกสายไฟที่มีคุณสมบัติถูกต้องตามการใช้งาน เช่น สายไฟชนิดทนไฟ ไม่ลามไฟ มีควันน้อย ไม่มีก๊าซพิษ ดังนั้นควรเลือกใช้สายไฟฟ้าที่ผลิตได้ถูกต้องตรงมาตรฐานกำหนด คุณภาพสูง และ มีความปลอดภัยสูงสุด เพื่อให้ปลอดภัยต่อผู้ใช้งาน นอกจากนั้นควรพิจารณาถึงวัตถุดิบที่ใช้ในการผลิตด้วย ซึ่งได้แก่



  • ตัวนำทองแดง มีค่าความนำไฟฟ้าที่ดีเยี่ยม โดย Phelps dodge เลือกใช้ทองแดงบริสุทธิ์ 99.99% ซึ่งเป็นเกรดที่ดีที่สุด
  • ฉนวนของสายไฟเป็นฉนวน Cross-linked polyethylene(XLPE) ทึ่ต้องมีความทนทาน และทนความร้อนได้สูงถึง 90 องศาเซลเซียส



ซึ่งสายไฟในกลุ่มของ Mass Rapid Transportation นั้นมีตั้งแต่สายไฟฟ้าแรงดันต่ำที่มีคุณสมบัติพิเศษ

ไปจนถึงสายไฟฟ้าแรงดันปานกลาง

ชื่อสาย : Photovoltaic (PV) Cable Type H1Z2Z2-K

โครงสร้างสาย :  สายไฟตัวนำทองแดงชนิดสายอ่อน เคลือบดีบุก หุ้มฉนวนและเปลือก XLPE
แรงดัน :  1.5(1.8) kV DC, 1.0/1.0 kV AC
จำนวนแกน :
ขนาด : แกนเดียว : 2.5 – 240 sq.mm.
มาตรฐาน : BS EN 50618
การใช้งาน : สายไฟสำหรับแผงโซล่าเซลล์ ใช้ได้ทั้งภายในอาคารและภายนอกอาคาร ทนกรดและด่าง ทนต่อสภาพอากาศ
โอโซนและรังสียูวี ไม่ลามไฟ ควันน้อย และไม่ปล่อยก๊าซพิษเมื่อถูกเพลิงไหม้
(เพิ่มเติม…)

ชื่อสาย : MXLP-CTS

โครงสร้างสาย : สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ และหุ้มเปลือก PE
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 1200 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-CWS

โครงสร้างสาย : สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีลวดทองแดงชิลด์ และหุ้มเปลือก PE
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 1200 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-CTS 3-Core

โครงสร้างสาย : สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ และหุ้มเปลือก PE
 แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 400 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-AWA

โครงสร้างสาย : สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE
และมีอาร์เมอร์เป็นลวดอลูมิเนียม
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 1200 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-SWA 3-Core

โครงสร้างสาย : สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE และมีอาร์เมอร์เป็นลวดเหล็ก Galvanized steel
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 400 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-LS-SWA 3-Core

โครงสร้างสาย : สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE มีเปลือกตะกั่ว และมีอาร์เมอร์เป็นลวดเหล็ก Galvanized steel
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 400 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-DATA

โครงสร้างสาย : สายไฟฟ้าแกนเดียว ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์
หุ้มเปลือก PE และมีอาร์เมอร์เป็นเทปอลูมิเนียม
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 1200 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : MXLP-DSTA 3-Core

โครงสร้างสาย : สายไฟฟ้า 3 แกน ตัวนำทองแดง หุ้มฉนวน XLPE มีเทปทองแดงชิลด์ หุ้มเปลือก PE และมีอาร์เมอร์เป็นเทปเหล็ก Galvanized steel
แรงดัน :  3.6/6 (7.2), 6/10 (12), 8.7/15 (17.5), 12/20 (24), 18/30 (36) kV
ขนาด : 35 – 400 ตร.มม.
มาตรฐาน : IEC 60502-2
การใช้งาน : เดินบนรางเคเบิล, Ladder, เดินในท่อ, Duct, Cable trench, ฝังดินโดยตรง และเดินในท่อใต้ดิน
(เพิ่มเติม…)

ชื่อสาย : FRC Single core Non-sheath

โครงสร้างสาย : สายทนไฟตัวนำทองแดง หุ้มฉนวน LSHF-XLPE
แรงดัน
450/750 โวลต์ (600/1000 โวลต์ กรณีเดินร้อยท่อหรือราง Wireway หรือเดินในตู้ไฟฟ้า)
จำนวนแกน  1 แกน
ขนาด : 1.5 – 630 ตร.มม.
มาตรฐาน : BS EN 50525-3-41
BS 6387 Cat CWZ
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางเดินสายแบบปิดมิดชิด
(เพิ่มเติม…)

ชื่อสาย : FRC Single core

โครงสร้างสาย : สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  1 แกน
ขนาด : 1.5 – 630 ตร.มม.
มาตรฐาน : IEC 60502-1
BS 6387 Cat CWZ
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder
(เพิ่มเติม…)

ชื่อสาย : FRC Multi-core

โครงสร้างสาย : สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  1, 2, 3, 4 หรือ 5 แกน
ขนาด : 1.5 – 400 ตร.มม.
มาตรฐาน : IEC 60502-1
BS 6387 Cat CWZ
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder
(เพิ่มเติม…)

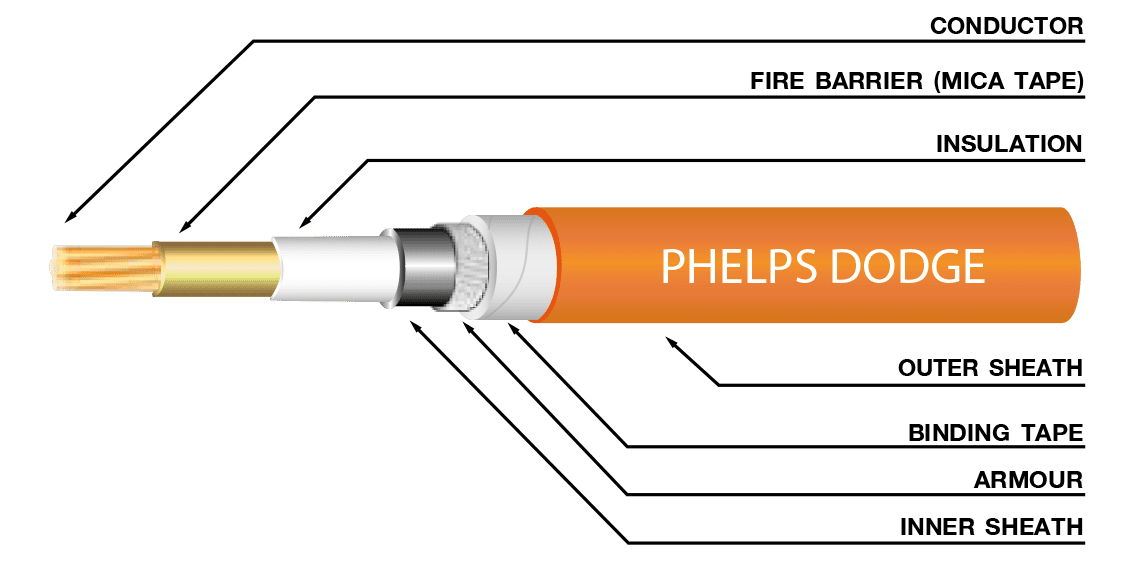

ชื่อสาย : FRC Single core with Armour

โครงสร้างสาย : สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดอลูมิเนียม
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  1 แกน
ขนาด : 1.5 – 630 ตร.มม.
มาตรฐาน : IEC 60502-1
BS 6387 Cat CWZ
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder
(เพิ่มเติม…)

ชื่อสาย : FRC Multi-core with Armour

โครงสร้างสาย : สายทนไฟตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดเหล็กกัลวาไนซ์
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  2, 3, 4 หรือ 5 แกน
ขนาด : 1.5 – 400 ตร.มม.
มาตรฐาน : IEC 60502-1
BS 6387 Cat CWZ
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : สามารถติดตั้งทั่วไปได้ทั้งเดินลอยในอากาศ เดินบนรางwire-way cable-tray ladder
(เพิ่มเติม…)

ชื่อสาย : FRC Control cable with Shield

โครงสร้างสาย : สายทนไฟสำหรับวงจรควบคุม ตัวนำทองแดง หุ้มฉนวน XLPE
และเปลือก LSHF มีชิลด์เป็นเทปทองแดง
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  2 – 30 แกน
ขนาด : 1.5 – 6 ตร.มม.
มาตรฐาน : IEC 60502-1
BS 6387 Cat CWZ
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : ติดตั้งในสถานีควบคุมทั้งภายในและภายนอกอาคาร เดินในท่อเดินสาย วางบนรางเคเบิ้ล
(เพิ่มเติม…)

ชื่อสาย : LSHF Single core

โครงสร้างสาย : สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  1 แกน
ขนาด : 1.5 – 630 ตร.มม.
มาตรฐาน : IEC 60502-1
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
การใช้งาน : ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล
(เพิ่มเติม…)

ชื่อสาย : LSHF Single core Non-sheath

โครงสร้างสาย : สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน LSHF-XLPE
แรงดัน
450/750 โวลต์ (600/1000 โวลต์ กรณีเดินร้อยท่อหรือราง Wireway หรือเดินในตู้ไฟฟ้า)
จำนวนแกน  1 แกน
ขนาด : 1.5 – 630 ตร.มม.
มาตรฐาน : BS EN 50525-3-41
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่
ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล
(เพิ่มเติม…)

ชื่อสาย : LSHF Multi-core

โครงสร้างสาย :          สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง
หุ้มฉนวน XLPE และเปลือก LSHF
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  2, 3, 4 หรือ 5 แกน
ขนาด : 1.5 – 400 ตร.มม.
มาตรฐาน : IEC 60502-1
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
 การใช้งาน : ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ
เดินร้อยท่อ วางบนรางเคเบิ้ล
(เพิ่มเติม…)

ชื่อสาย : LSHF Single core with Armour

โครงสร้างสาย : สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดลวดอลูมิเนียม
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  1 แกน
ขนาด : 1.5 – 630 ตร.มม.
มาตรฐาน : IEC 60502-1
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
การใช้งาน : ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ วางบนรางเคเบิ้ล
(เพิ่มเติม…)

ชื่อสาย : LSHF Multi-core with Armour

โครงสร้างสาย : สายโลว์สโมค ฮาโลเจนฟรี (LSHF) ตัวนำทองแดง หุ้มฉนวน XLPE และเปลือก LSHF มีอาร์เมอร์เป็นลวดเหล็กกัลวาไนซ์
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  2, 3, 4 หรือ 5 แกน
ขนาด : 1.5 – 400 ตร.มม.
มาตรฐาน : IEC 60502-1
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
การใช้งาน : ใช้ติดตั้งในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ วางบนรางเคเบิ้ล
(เพิ่มเติม…)

ชื่อสาย : LSHF Control cable with Shield

โครงสร้างสาย :                 สายโลว์สโมค ฮาโลเจนฟรี (LSHF) สำหรับวงจรควบคุม ตัวนำทองแดง หุ้มฉนวน XLPE
และเปลือก LSHF มีชิลด์เป็นเทปทองแดง
แรงดัน
600/1000 โวลต์ (สูงสุด 1200 โวลต์)
จำนวนแกน  2 – 30 แกน
ขนาด : 1.5 – 6 ตร.มม.
มาตรฐาน : IEC 60502-1
IEC 60332-1, IEC 60332-3-22 Cat A
IEC 61034
IEC 60754-1, IEC 60754-2
การใช้งาน : ใช้กับวงจรควบคุมในอาคารเพื่อการสาธารณะใต้ผิวดิน โรงมหรสพ สถานบริการในพื้นที่ที่ต้องการความปลอดภัยเป็นพิเศษ เดินร้อยท่อ วางบนรางเคเบิ้ล
(เพิ่มเติม…)
